DAS Over FC 技术允许 ATTO 分解存储并完成 vSAN 认证

一、介绍

最近，ATTO Technology, Inc. 以前所未有的方式 完成了 VMware vSAN®ReadyNode 认证套件。

测试台本身是公式化的，以三台 Dell® R640 服务器作为主机。 除了用于引导的 SD 卡和用于日志记录的单个 SAS SSD 之外，不存在任何内部存储，并且所有存储都放置在外部 SAS JBOD中。

使该测试具有开创性的是存储配置：传输协议是光纤通道 (FC)。

每个主机都安装了两个 HK-ATTO Technology 16Gb Celerity® 光纤 通道双端口主机适配器。存储分为三个外部 SAS JBODS，通过将它们 连接到两个 HK-ATTO XstreamCORE® 7550 智能桥（将 SAS LUNS 呈 现为 FC LUNS），可以通过 FC 进行访问。

为了测试各种场景，第一个双端口HBA的每个端口都直接插入每个 XstreamCORE上的一个 FC 端口。 第二个 HBA 上的两个端口都连 接到 FC 交换机，XstreamCORE 的第四个 FC 端口也上行链接到交换机，以创建结构。

在 FC 架构中，分区通常管理 FC 启动器和目标的配对。但是，这对于vSAN来说不够精细。vSAN 需要每个主机对其管理的磁盘具有独占访问权限，因为 vSAN 文件系统缺乏保留释放支持，从而排除了典型的SAN环境。

ATTO XstreamCORE 已通过其主机组映射功能解决了此问题。主机组映射将 FC 启动器与单独的SAS LUN 绑定在一起，确保每个主机都可以独占访问磁盘并且看不到任何用于另一个节点的磁盘。

凭借此功能，ATTO创建了一个直连存储环境，使用 FC 作为 传输协议进行分解，同时确保节点获得对磁盘的独占访问权限。我们一直将其称为“DAS over FC”。 将磁盘标记为本地SSD并为其分配容量或缓存标签可确保能够创建磁盘组并允许自动摄取磁盘。下面包含测试环境的拓扑结构。

成功完成全闪存测试套件中的所有测试后（全闪存，共享启动 盘除外，这被认为与此目的无关）ATTO 将与所有相关制造商共享 测试数据。此列表包括用于主机的 Dell、AIC、HP 和 Dell (SAS JBOD)、Lenovo 和 Toshiba（磁盘）以及 VMware。

二、测试环境

整体测试台

使用 HK-ATTO XstreamCORE技术的 vSAN 存储分解现有节点的磁盘组扩展，每个节点将一个 FC端口连接到每个 XstreamCORE 7550，两个连接到 FC 交换机。

服务器数据

光纤通道连接

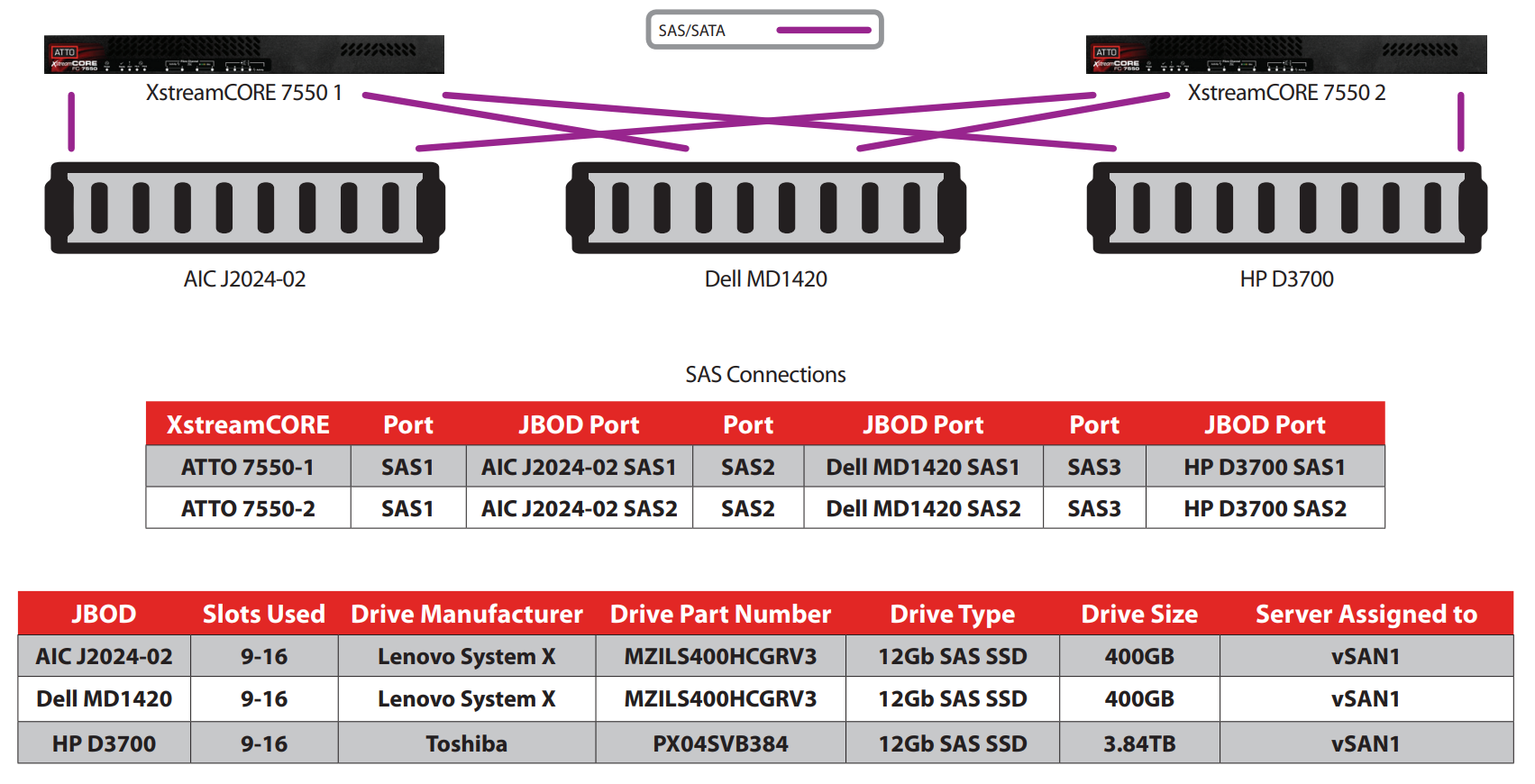

SAS连接
