XMC串行闪速存储器——XM25QH64C/XM25QH128C

XM25QH64C/ XM25QH128C是64Mbit/128Mbit串行闪速存储器，可直接从双/四SPI接口执行代码，存储语音、文本和数据，提供的灵活性和性能远超普通串行闪速存储器，非常适合于对RAM进行代码隐藏，该器件采用2.3V至3.6V低压电源供电，电流消耗低至1µA，实现超深度断电。

拥有32,768/65,536可编程页面，每个页面包含256个字节，支持标准的SPI接口协议，支持高达133MHz的SPI时钟频率，允许双I/O的等效时钟速率为266MHz，四I/O的等效时钟频率为532MHz。如此传输速率优于标准的异步8位和16位并行闪速存储器。连续读取模式允许高效的内存访问，只需8个时钟指令即可读取24位地址，从而实现真正的XIP(就地执行)操作。

01

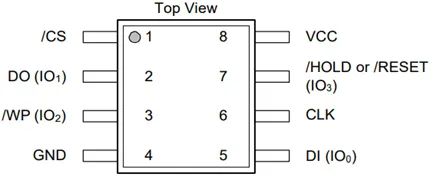

引脚图

02

特性

SPI闪速存储器
– XM25QH64C/XM25QH128C: 64M位(8M字节)/128M位(16M字节)
– 标准SPI: CLK, /CS, DI, DO, /WP, /Hold
– 双SPI: CLK, /CS, IO0, IO1, /WP, /Hold
– 四SPI: CLK, /CS, IO0, IO1, IO2, IO3
– QPI: CLK, /CS, IO0, IO1, IO2, IO3

最高性能串行闪速存储器
– 133MHz单、双/四SPI时钟
– 可配置的虚拟循环数，用于快速读取操作
– 超过100000次擦除/编程周期
– 超过20年的数据保留
– 带8/16/32/64字节包持续读取

高效的“连续读取”和QPI模式
– 连续读取8/16/32/64字节包
– 四外围接口(QPI)减少指令消耗
– 允许真正的XIP(就地执行)操作

高性能编程/擦除速度
– 页面编程时间：典型0.5毫秒
– 扇区擦除时间：典型40毫秒
– 32KB块擦除时间通常为120毫秒
– 64KB块擦除时间通常为250毫秒
– 芯片擦除时间：典型55秒

宽功耗范围，宽温度范围
– 全电压范围：2.3-3.6V
– 18mA最大有效读取电流
– 5µA最大超深断电电流
– -40℃至+105℃工作范围

具有4KB扇区的灵活体系结构
– 统一扇区/块擦除(4K/32K/64K字节)
– 每个可编程页面编程1至256字节
– 擦除/编程暂停和恢复

高级安全功能
– 软件和硬件写保护
– 电源供电锁定和OTP保护
– 顶部/底部，互补阵列保护
– 每个器件均有64位唯一ID码
– 支持串行闪存可发现参数(SFDP)签名
– 3组OTP可锁定的256字节安全页面
– 易失性和非易失性状态寄存器位

节省空间的封装
– SOP 208mil 8L

03

应用领域

◆ 消费电子产品

◆ 工控数据存储

◆ 汽车电子产品

◆ 物联网数据保存
