DDR容量计算方法

1、DDR

全称为Double Data Rate Synchronous Dynamic Random Access Memory，中文名为：双倍速率同步动态随机存储器，同步是指需要时钟。

寻址的流程是先指定Bank地址，再指定行地址，然后指列地址最终的寻址单元。可以理解为看书，先看那一本（bank group），然后看那一页（bank），选择哪一行（ROW），最后那哪一个字（Column）。

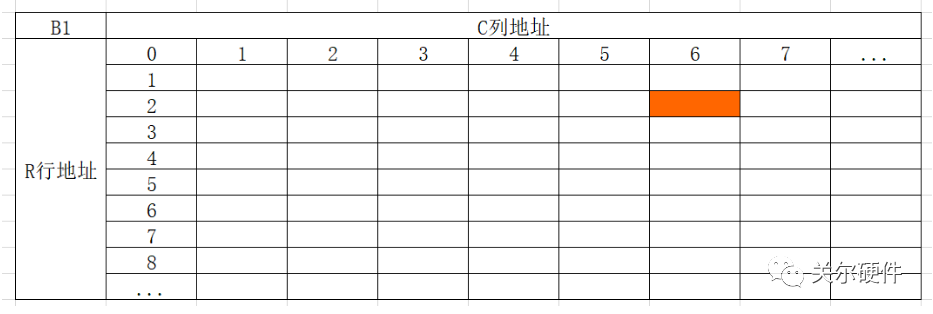

如下表格，这是一个NXN的阵列，B代表Bank地址编号，C代表列地址编号，R代表行地址编号。

如果寻址命令是B1、R2、C6，就能确定地址是图中红格的位置。

2、容量计算

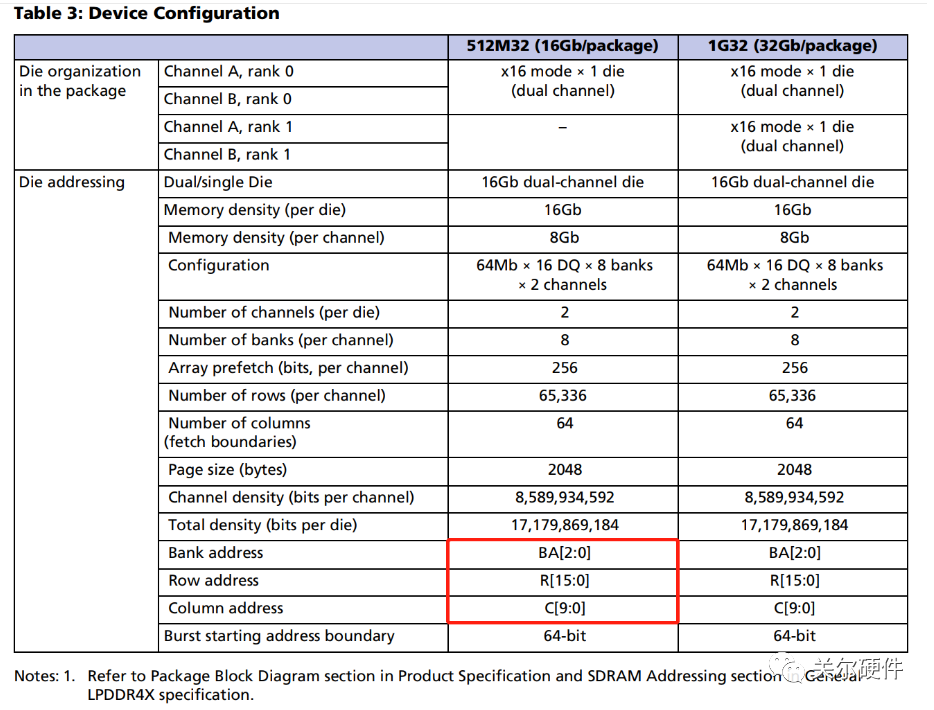

下图是镁光型号MT53E512M32D1ZW-046 WT:B的规格书内容：

bank地址线位宽为3，及bank数目为 2^3=8；

行地址线位宽位16，及A0...A15；

列地址线位宽为10，及A0...A9；

有 2^3 * 2^16 * 2^10 = 2^29= 512Mb；

再乘以数据线(共2个channel，每个channel数据线16bit)，则容量为512Mbx16x2=16Gb=2GB;

为什么要乘以数据线，是因为访问一个地址，内存认为是访问16bit的数据。

即计算公式：存储单元数量=行数×列数xBank的数量x数据线

3、小结

在很多内存产品介绍文档中，都会用M×W的方式来表示芯片的容量（或者说是芯片的规格/组织结构）。M是该芯片中存储单元的总数，单位是兆（英文简写M，精确值是1048576，而不是1000000，是1024x1024=1048576），W代表每个存储单元的容量，也就是DDR芯片的位宽（Width），单位是bit。计算出来的芯片容量也是以bit为单位，但用户可以采用除以8的方法换算为字节（Byte）。
