FPGA仿真必备—Matlab生成.mif/.txt/.coe文件

.mif 和 .coe 是 FPGA 设计中常用的存储文件，用于 ROM、RAM 等存储器数据的加载，常见的还用在 DDS 信号发生器和 FIR 滤波器的设计中。

.txt 文件主要用于 Matlab 和 FPGA 的联合仿真，比如在滤波器的设计中，可以使用 Matlab 先把加噪声的信号写入到 .txt 文件，然后 FPGA 仿真中在 Testbench 中读取该信号源的数据，滤波后的数据再写入 .txt 文件，拿到 Matlab 里面读取后，可以很方面的进行时域和频域的分析。

1. mif 文件

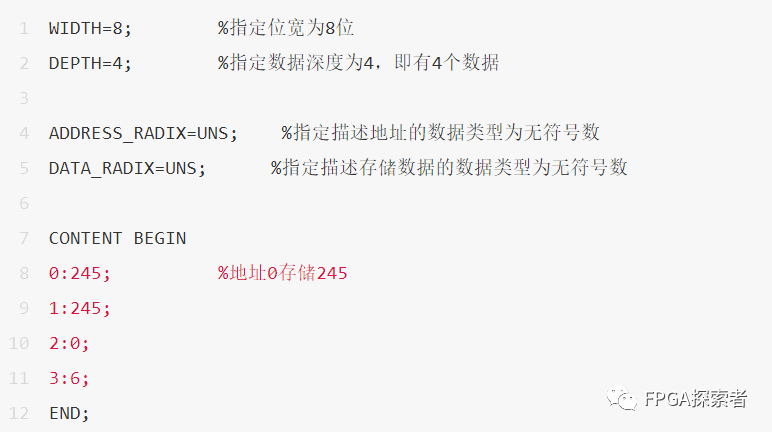

MIF(Memory Initialization File)，内存初始化文件，用于 Altera / Intel 的 FPGA 器件的 RAM 或 ROM 配置。

例如：

（1）图像处理中，使用 ROM 存储图片或字体信息，进行图像的处理或者VGA显示的字模、固定图片等；

（2）数字信号处理中，使用 ROM 存储 FIR 滤波器等所需的滤波系数；

（3）DDS 信号发生器中，部分实现方式采用 ROM 存储一个周期的采样波形，通过以不同间隔的读取方式输出不同频率的波形；

mif 文件

2. matlab 制作 mif 文件

以 . jpg 图片为例，转成 .mif 文件。

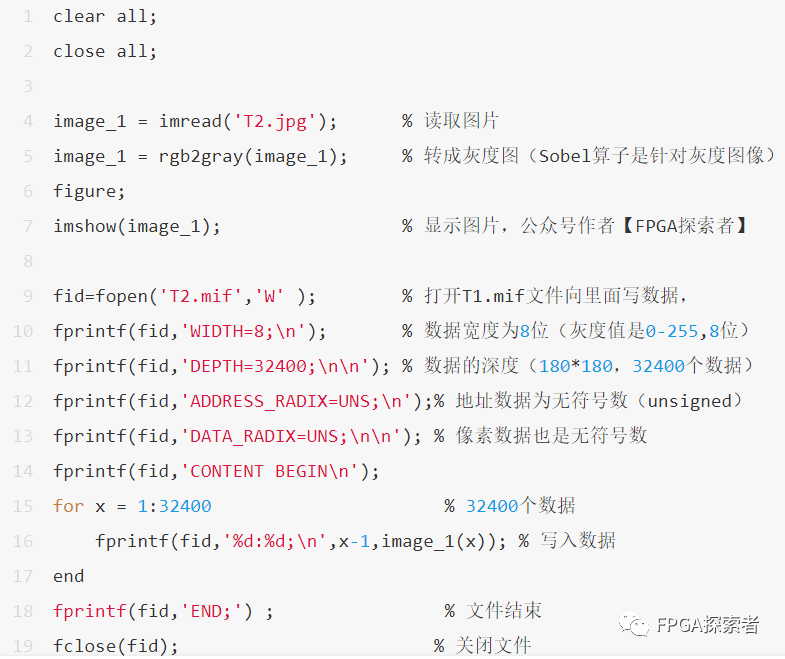

首先是读取 .jpg 图片并进行灰度化（sobel算法处理需要），此时 image_1 数组中保存的是 0~255 之间的数据，可以用无符号的 8 位二进制数据表示，此后按照格式写入数据。

对于其他的数据，也是按照这种方法，只是将 image_1 中的数据换成你要写入的数据。

3. matlab 制作 txt 文件

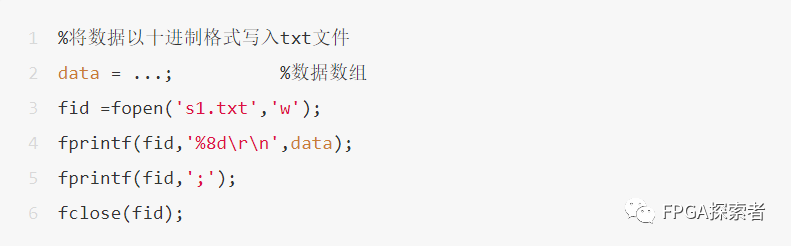

txt 文件广泛应用于 matlab 与 FPGA 的联合仿真中，特别是在 TestBench中 ，经常需要先使用 Matlab 将待仿真的输入数据制作成 .txt 文件，然后在 TestBench 中读取该 txt 文件作为输入数据，并将模块的输出数据写入新的 txt 文件，可以使用 Matlab 读取输出数据并进行绘图、数据比对等性能分析等。

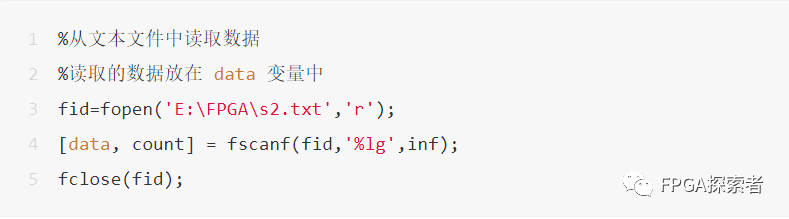

4. matlab 读取 txt 文件

5.matlab 写 .coe

.coe 与 .mif 一样，是存储文件，不同点在于 Altera 的 FPGA 使用 .mif 格式，Xilinx 的 FPGA 使用 .coe 格式。

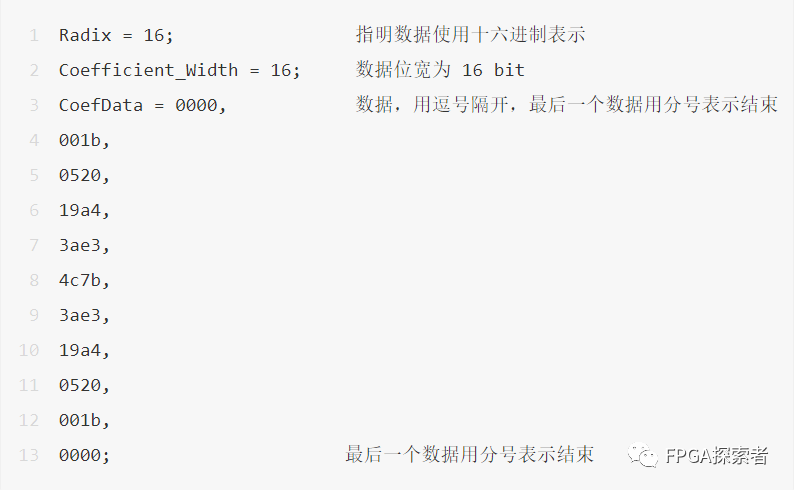

.coe 的格式如下：

或者：

matlab代码：
