​中微爱芯串行EEPROM AiP24C02用于充电桩电源模块

充电桩电源模块就像充电桩的"心脏"，它提供能源电力并对电路进行控制、转换，保证了供电电路的安全稳定，模块的性能直接决定了充电桩整体性能。

某客户在30KW充电模块项目中需求一款工业标准的可擦除可编程只读存储器（EEPROM），要求采用工业标准2线接口进行通信，内存数组2K位，5V供电，8引脚SOIC封装。本文推荐国产串行EEPROM中微爱芯AiP24C02，如下图为充电桩电源模块应用框图：

光伏逆变器系统应用框图
充电桩电源模块主要有功率转换单元、控制单元、数据处理单元等部分组成。上图充电模块采用主流的PFC拓扑方式，三相三线制三电平VIENNA。

中微爱芯AiP24C02应用在充电桩电源模块的主要优势在于，该型号为量产型号，在工业领域有成熟的应用案例，出货量大，产品可靠性方面，经过无铅、RoHS、无卤素、绿色认证，数据保存年限在100年。在性能方面内存组织2Kb可以满足充电桩或者其他应用的数据存储功能要求，AiP24C02的功耗低至0.6μA，可以全工作电压满速运行，各方面都有较大优势。

AiP24C02引脚排列图

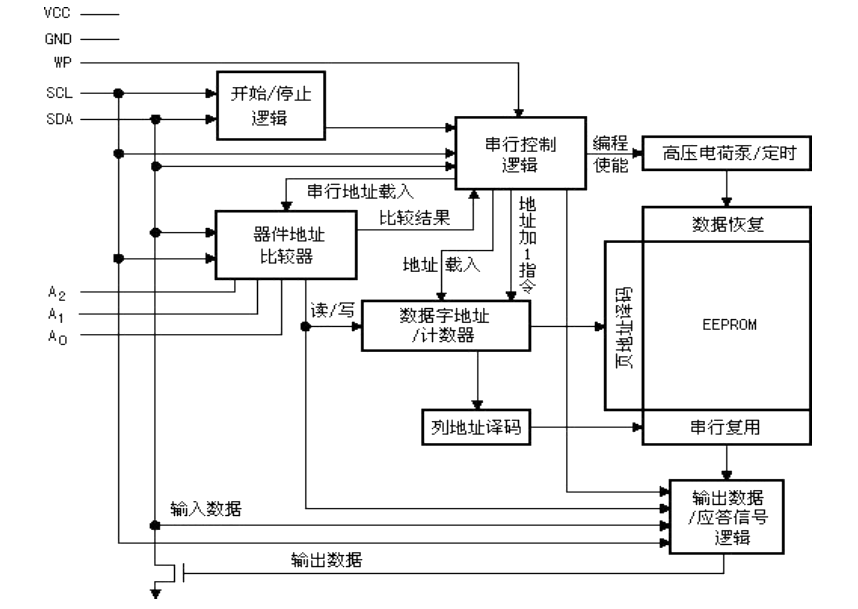

AiP24C02功能框图

AiP24C02主要特点如下：●写保护引脚提供硬件数据保护●宽工作电压范围：1.8V～5.5V●存储器内部结构为：256×8（2K）●两线串行接口●施密特触发器，抑制输入噪声●双向数据传输协议●时钟频率100kHz（1.8V），400kHz（2.7V），1MHz（5V）●8-byte页（2K）●允许部分页写操作●自定时写周期（最大5ms）●高可靠性：擦写次数：100万次；数据保存：100年●封装形式：DIP8、SOP8、TSSOP8
