网络规划常见的2种网络拓扑结构介绍

网络拓扑设计分为单核心和双核心两种。

01

单核心网络拓扑设计

（上图中写的是路由器连接外网，也可以连接公司别的分支机构，下同）

单核心网络是指在整个网络环境中，只有一台核心交换机。这种拓扑适用于网络规模不太大，对网络依赖程度不高的企业。由于核心设备的价格比较贵，比如CISCO设备，所以大部分企业使用的是单核心的网络拓扑设计。

但是这种设计有个致命的缺点，容易造成单点故障。当工程师们意识到了这个问题之后，第二种拓扑结构就产生了。

02

双核心拓扑结构

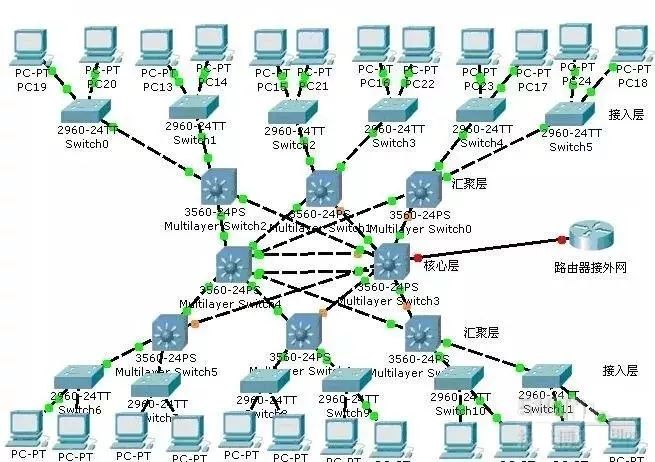

所谓的双核心就是指在整个网络环境中，有2台核心交换机。这种环境的特点是稳定性好，传输性高，传输速率高。

核心交换机是整个网络的中心节点，所以对核心交换机的要求非常高。同时配备2台核心交换机作为整个网络的核心交换节点，完全避免了单点故障对整个网络的影响，从而提高了网络的安全和稳定性。

因为核心交换机成本比较高，2台核心交换机的投资和维护成本也很高，所以一般只有电信，金融等企业采用这种双核心的拓扑设计结构。

无论是单核心还是双核心的拓扑结构，有3点需要注意：

1、如果在网络环境中有服务器的话，服务器要和汇聚层交换机相连，有的时候也可以服务器与核心层交换机相连。

2、因为核心层是负责数据的高速交换，所以一些路由策略一般要在汇聚层进行配置。

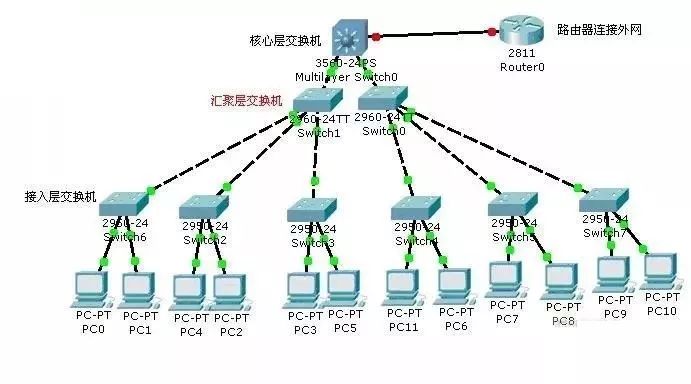

3、核心层，汇聚层，接入层是标准的三层结构，如果企业网络规模不大的话，可以把汇聚层省略掉，变成核心层和接入层。

接下来我们说一下网络的出口设计，也就是如何连接外网的问题。

现在常见的有三种分别是：

1、采用代理服务器方式，常用于中小型网络环境。

2、采用路由器连接外网，路由器提供多种接口类型，还可以连接不同的网络，还支持很多的通信协议，适用于大中型企业当中，是目前应用最广泛的。

根据接入外网的时候是连接一个ISP还是连接两个ISP分为单出口设计和双出口设计。

单出口设计

如果企业网络对INTERNET要求不是太高的情况下可以采用单出口这种设计，然后在接入设备上再进行路由策略的配置。

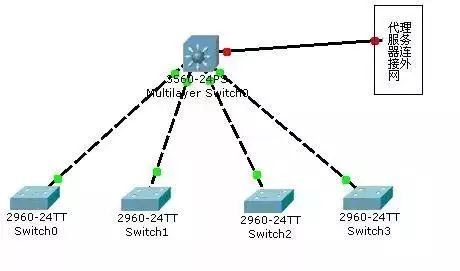

1、代理服务器接入方案

代理服务器接入都是基于软件实现的，它需要一台配置好一点的台式机就可以了。这种方案投资较少，适合于小型企业。

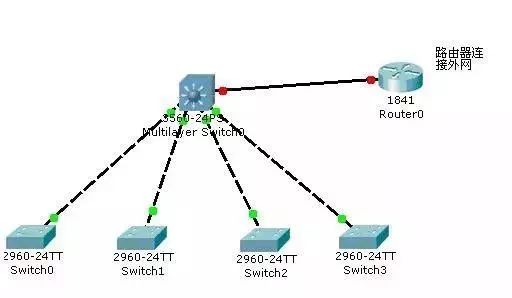

2、路由器接入方案

路由器支持的接口类型非常多，用户可以通过多种方式接入外网。路由器还支持多种协议，适用于不同的网络环境中，一般用于中型企业。

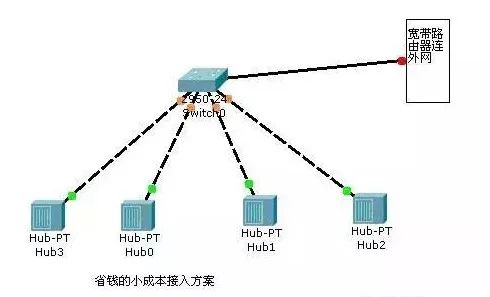

有的企业为了节约成本通常需要这样做，把上图的路由器换成宽带路由器，把交换机换成集线器。因为要节约成本，而且他们学校对网络要求不高。

双出口设计

如果用户对网络要求高，可以采用双出口设计，也就是用双链路接入INTERNET：

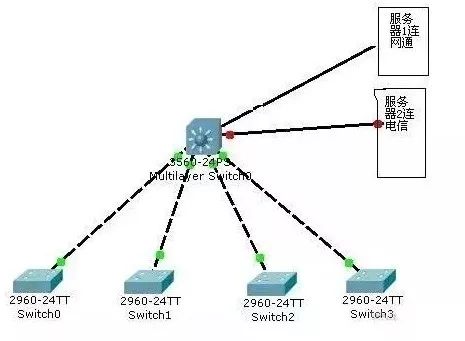

1 、代理服务器接入方案，就是用2台代理服务器，这2台代理服务器分别连接不同的运营商，比如一个服务器连接联通，一个服务器连接电信。

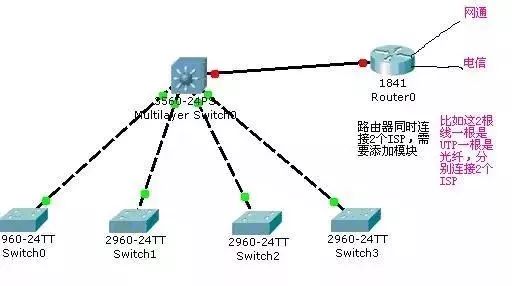

2、路由器接入方案，就是用路由器连接2个不同的运营商，路由器要添加模块。
