在5G和超100G时代OTN的结构发生了什么变化？

我们知道，完整的OTN技术体制包含电层和光层，电层主要完成客户信号从OPU到OTU的逐级适配、复用，最后转换成光信号调制到OCC上，光层主要完成OCh信号的逐级适配、复用。

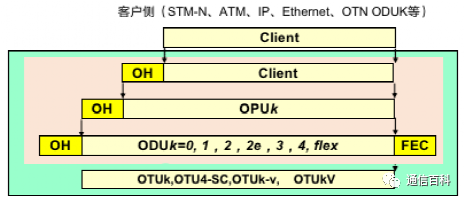

ODU和OCh层还具有连接(Connection)功能，实现本层的特征信息在输入输出端口间的交叉调度。这是传统的OTN所描述的基本结构以及封装映射方式。如下图所示为OTN结构：

而为了应对25G，50G以及超100G等信号的封装与映射，以便支持匹配速率的传送，OTN的帧结构也相应了发生了变化。结构如下图所示：

从上图可以看出，我们并没有标注FEC。最新的OTN数字结构是基于3类光传输单元（OTU），这比以前的OTN的多了两个单元：OTU25和OTU50，以及OTUCn。

OTUk；

OTU25和OTU50；

OTUCn。

其中：OTU25和OTU50主要是用于承载5G的25G,50G接口的以太网业务，而OTUCn则是为了传送以OTUC为单元的超100G速率的业务。

针对以上光传送单元，我们简单介绍如下：

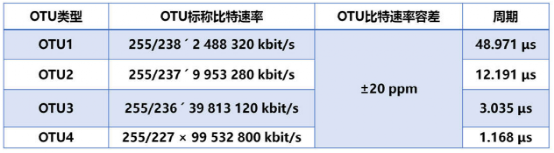

（1）OTUk信号由4 行x4080列的帧组成，该帧包括分配用于包含前向纠错码（FEC）的256列，并且以k值表示的各种比特率，如下表所示：

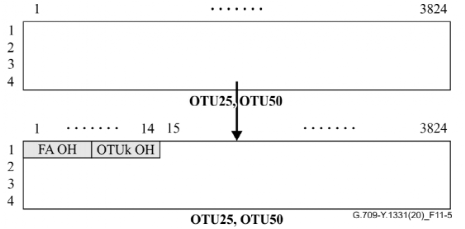

（2）OTU25和OTU50信号则是由一个4 行x3824列的帧组成，该帧不包括FEC区域，并且以25 Gbit/s和50 Gbit/s的比特率，这些比特率的值由25和50表示。

OTU25和OTU50信号的FEC是特定于接口的，不包括在OTU25和OTU50定义中。OTU25和OTU50信号通过OTU25-RS和OTU50-RS接口来传输的。

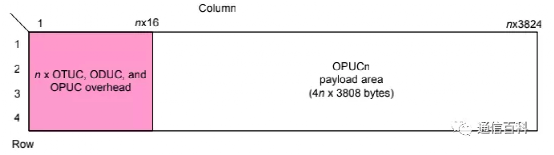

（3）OTUCn信号由n个经4行x3824列的帧交织的组成，其中不包括FEC区域，并且是以OTUC（ODUC）为基本速率的n倍。OTUCn信号的FEC是特定于接口的，不包括在OTUCn定义中。

对于超100Gbit/s速率，ITU-T在100Gbit/s左右建立了一个新的基本信号帧，并将该基本帧的倍数交织以产生更高速率的信号，这个基本帧称为ODUC（100gbit/s ODU slice片），然后由n×ODUC片构造ODUCn信号，其中“C”在罗马数字中表示100。

另外，OTUCn和OTUk帧格式的一点区别。OTUCn帧没有用于FEC的专用区域，也就是说从OTUk的3825列到4008列，OTUCn是没有的。

这意味着，OTUCn也只有3824列，除了OTUCn中特定开销字节不一样，其他部分与ODUCn帧一样的了，至少都是3824列。

至于为什么没有FEC开销，主要是基于OTUCn需要满足不同的接口，而每种接口的FEC要求不一样。
