EVM for DMRS

我们曾在一起来学5G终端射频标准（SRS Transmit ON/OFF Time Mask）中提到过同样作为参考信号的DMRS与SRS的区别。DMRS总是与每个信道相关联，它提供关于PUSCH/PUCCH具体使用的频率区域的信息，DMRS也始终与他们一起传输，用于相干解调和信道估计。

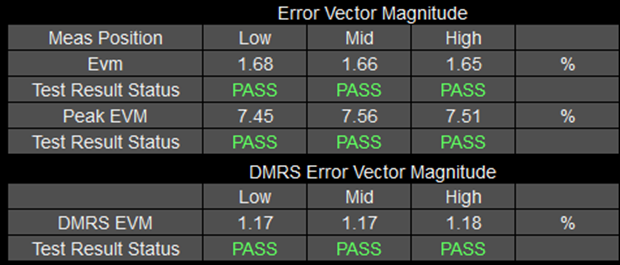

下面我们主要来看一下DMRS的EVM该如何计算。当然要很好地借鉴上一篇一起来学5G终端射频标准（EVM究竟如何算）的EVM算法。首先，EVMDMRS的测试要求与PUSCH的EVM测试要求是相同的，计算过程有哪些相同和不同呢？

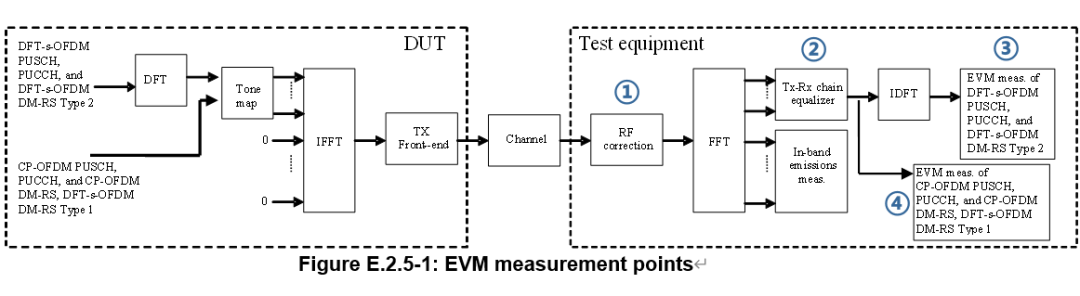

首先从测量点位置看：有相同也有不同。下面这张图已经多次被提起。EVMDMRS的测试点位置，根据不同的类型，分散在位置③和位置④。

测量周期有所不同：相比于PUSCH的EVM测量需要10个子帧的有效值，需要采集n个time slot，而DMRS则需要60个子帧的有效值，6n个time slot，构成6个EVMDMRS子周期。

n的定义详见一起来学5G终端射频标准（什么是传输信号质量）。重复6次的目的是想覆盖EVMDMRS的较长的总测量周期（时隙），最终的结果是6次的平均值。如下式所示，不过1st是不是又写错了，应该是ist。

FFT取窗是相同的：都是在-W/2和+W/2中取较大的结果，作为一个EVMDMRS子周期结果。

采样的symbol不同了：也就是Z’(f,t) 有所不同。对于EVM来说，会将解调参考符号（DMRS）排除掉，而使用数据符号。而对于EVMDMRS，数据符号将会被排除在外，而使用解调参考符号。如下所示：

data symbol (t=0,1,3,4,5,6,8,9,10,12,13)；
DMRS symbols (t=2,7,11)

式中t就是承载DMRS的symbol 2，7，11，所以T=3；

f覆盖了DMRS信号所占用的RB，|F|=12*，是被分配的RB数。

其他参数同PUSCH EVM。

Z’(f,t)同样是由测量信号被均衡之后得到的，即Z’(f,t) = MS(f,t) ^.^ EC(f)。

02

EVM的测试步骤

PUSCH的EVM及DMRS的EVM有着相同的测试步骤。

根据上一篇，EVM的最小要求，除256QAM以外的调制，需要UE输出功率大于等于最小发射功率的要求，而对于256QAM调制，UE输出功率需满足最小发射功率+10dB的要求。

然而在38.521-1中，对于PUSCH EVM及DMRS的测量步骤，却又是如下规定的：

步骤1：设置综测仪SS配置UL RMC，然后发送“up”的TPC命令，使得UE以PUMAX电平发送；此时需测量EVM及EVMDMRS。也就是说在测量步骤中，仍然是让UE处于TPC最大的状态下进行了测量。

步骤2：则是按照最小要求的规定，对于256QAM以外的调制方式，使用1dB的功率步长向UE发送上行功率控制命令，以确保测试系统测量的UE目标功率为Pmin，即根据表6.3.1.3-1规定的最小输出功率。（还需额外考虑MU）

对于256QAM，使用1dB功率步长向UE发送上行功率控制命令，以确保测试系统测量的UE目标功率为Pmin+10dB。（还需额外考虑MU）

此时再对EVM及EVMDMRS进行测量。

所以这两种测试步骤都被定义在一致性测试规范中，都是符合最小要求规定的。
