IPv6进阶：OSPFv3 单区域实验配置

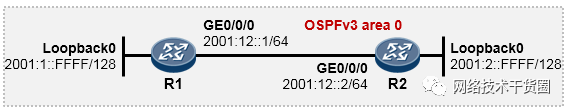

实验拓扑

R1、R2为IPv6路由器，双方使用GE0/0/0口互联

实验需求

R1、R2按照图示完成接口IP地址的配置；

R1、R2运行OSPFv3，要求R1与R2的Loopback0接口能够互相通信。

配置及实现

R1的配置如下：

[R1] ipv6

[R1] ospfv3 1 #创建OSPFv3进程，并配置router-id为1.1.1.1
[R1-ospfv3-1] router-id 1.1.1.1

[R1] interface gigabitEthernet0/0/0
[R1-GgabitEthernet0/0/0] ipv6 enable
[R1-GgabitEthernet0/0/0] ipv6 address 2001:1 64
[R1-GgabitEthernet0/0/0] ospfv3 1 area 0 #接口激活OSPFv3，加入区域0

[R1] interface loopback 0
[R1-LoopBack0] ipv6 enable
[R1-LoopBack0] ipv6 address 2001:FFFF 128
[R1-LoopBack0] ospfv3 1 area 0 #接口激活OSPFv3，加入区域0

R2的配置如下：

[R2] ipv6

[R2] ospfv3 1
[R2-ospfv3-1] router-id 2.2.2.2

[R2] interface gigabitEthernet0/0/0
[R2-GgabitEthernet0/0/0] ipv6 enable
[R2-GgabitEthernet0/0/0] ipv6 address 2001:2 64
[R2-GgabitEthernet0/0/0] ospfv3 1 area 0

[R2] interface loopback0
[R2-LoopBack0] ipv6 enable
[R2-LoopBack0] ipv6 address 2001:FFFF 128
[R2-LoopBack0] ospfv3 1 area 0

完成配置后，两台PC即可互相通信。下面做一些简单的查看和验证：

[R1] display ospfv3 peer
OSPFv3 Process (1)
OSPFv3 Area (0.0.0.0)
Neighbor ID Pri State Dead Time Interface Instance ID
2.2.2.2 1 Full/Backup 0035 GE0/0/0 0

上面的输出是R1的OSPFv3邻居表，可以看到R1有一个OSPFv3的邻居，也就是R2（2.2.2.2），并且该邻居的状态为Full，再来看一下邻居的详细信息：

[R1] display ospfv3 peer verbose
OSPFv3 Process (1)
Neighbor 2.2.2.2 is Full, interface address FE80:FCFF2E46
In the area 0.0.0.0 via interface GE0/0/0
DR Priority is 1 DR is 1.1.1.1 BDR is 2.2.2.2
Options is 0x000013 (-|R|-|-|E|V6)
Dead timer due in 0037
Neighbour is up for 0003
Database Summary Packets List 0
Link State Request List 0
Link State Retransmission List 0
Neighbour Event: 14
Neighbour If Id : 0x3

接下去查看一下R1的IPv6路由表：

[R1] display ipv6 routing-table protocol ospfv3
Public Routing Table : OSPFv3
Summary Count : 3
OSPFv3 Routing Table's Status : < Active >
Summary Count : 1
Destination : 2001:FFFF PrefixLength : 128
NextHop : FE80:FCFF2E46 Preference : 10
Cost : 1 Protocol : OSPFv3
RelayNextHop : :: TunnelID : 0x0
Interface : GigabitEthernet0/0/0 Flags : D
[ 此处省略部分输出 ]

R1已经学习到了2001:FFFF/128的OSPF路由，同样，R2也学习到了2001:FFFF/128的路由。

现在来测试一下R1与R2的Loopback0接口的IP连通性：

[R1] ping ipv6 -a 2001:FFFF 2001:FFFF
PING 2001:FFFF : 56 data bytes, press CTRL_C to break
Reply from 2001:FFFF
bytes=56 Sequence=1 hop limit=64 time = 30 ms
Reply from 2001:FFFF
bytes=56 Sequence=2 hop limit=64 time = 20 ms
Reply from 2001:FFFF
bytes=56 Sequence=3 hop limit=64 time = 20 ms
Reply from 2001:FFFF
bytes=56 Sequence=4 hop limit=64 time = 20 ms
Reply from 2001:FFFF
bytes=56 Sequence=5 hop limit=64 time = 20 ms
--- 2001:FFFF ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 20/22/30 ms
