IPv6进阶：VRRP6实验配置

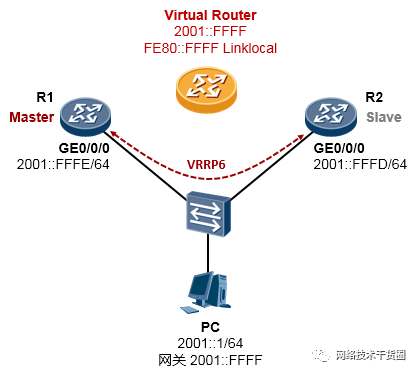

实验拓扑

实验需求

R1、R2连接在同一台二层交换机上；

在R1、R2上部署VRRP6。

实验步骤及配置

R1的配置如下：

[R1] ipv6
[R1] interface gigabitEthernet0/0/0
[R1-GigabitEthernet0/0/0] ipv6 enable
[R1-GigabitEthernet0/0/0] ipv6 address 2001::FFFE/64
[R1-GigabitEthernet0/0/0] vrrp6 vrid 1 virtual-ip FE80::FFFF link-local
[R1-GigabitEthernet0/0/0] vrrp6 vrid 1 virtual-ip 2001::FFFF
[R1-GigabitEthernet0/0/0] vrrp6 vrid 1 priority 120

vrrp6 vrid 1 virtual-ip FE80::FFFF link-local 这条命令指定VRRP6的虚拟IPv6链路本地地址。链路本地地址前缀是FE80的IPv6地址，用于同一链路的相邻节点间通信，有效域仅限于本地链路。链路本地地址的报文永远不会被IPv6交换机转发。配置VRRP6的虚拟IPv6地址时，第一个虚拟IPv6地址必须是链路本地地址。

R2的配置如下：

[R2] ipv6
[R2] interface gigabitEthernet0/0/0
[R2-GigabitEthernet0/0/0] ipv6 enable
[R2-GigabitEthernet0/0/0] ipv6 address 2001::FFFD/64
[R2-GigabitEthernet0/0/0] vrrp6 vrid 1 virtual-ip FE80::FFFF link-local
[R2-GigabitEthernet0/0/0] vrrp6 vrid 1 virtual-ip 2001::FFFF

PC的配置比较简单，这里不再赘述。接下来看一下R1的VRRP6状态：

[R1] display vrrp6
GigabitEthernet0/0/0 | Virtual Router 1
State : Master
Virtual IP : FE80::FFFF
2001::FFFF
Master IP : FE80:FCFF1E4D
PriorityRun : 120
PriorityConfig : 120
MasterPriority : 120
Preempt : YES Delay Time : 0 s
TimerRun : 100 cs
TimerConfig : 100 cs
Virtual MAC : 0000-5e00-0201
Check hop limit : YES
Config type : normal-vrrp
Create time : 2014-11-15 1544 UTC-05:13
Last change time : 2014-11-15 1547 UTC-05:13

现在PC即可ping通网关2001::FFFF。
