一文详解5G NR帧结构

新课讲解

NR 子载波间隔

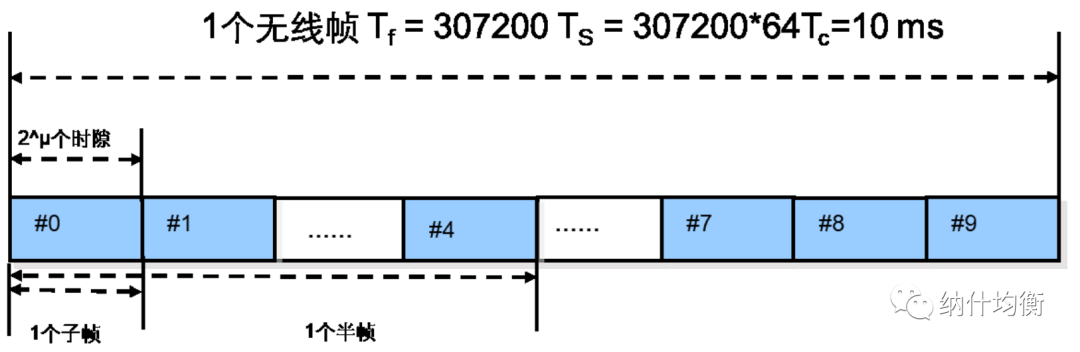

NR 帧结构

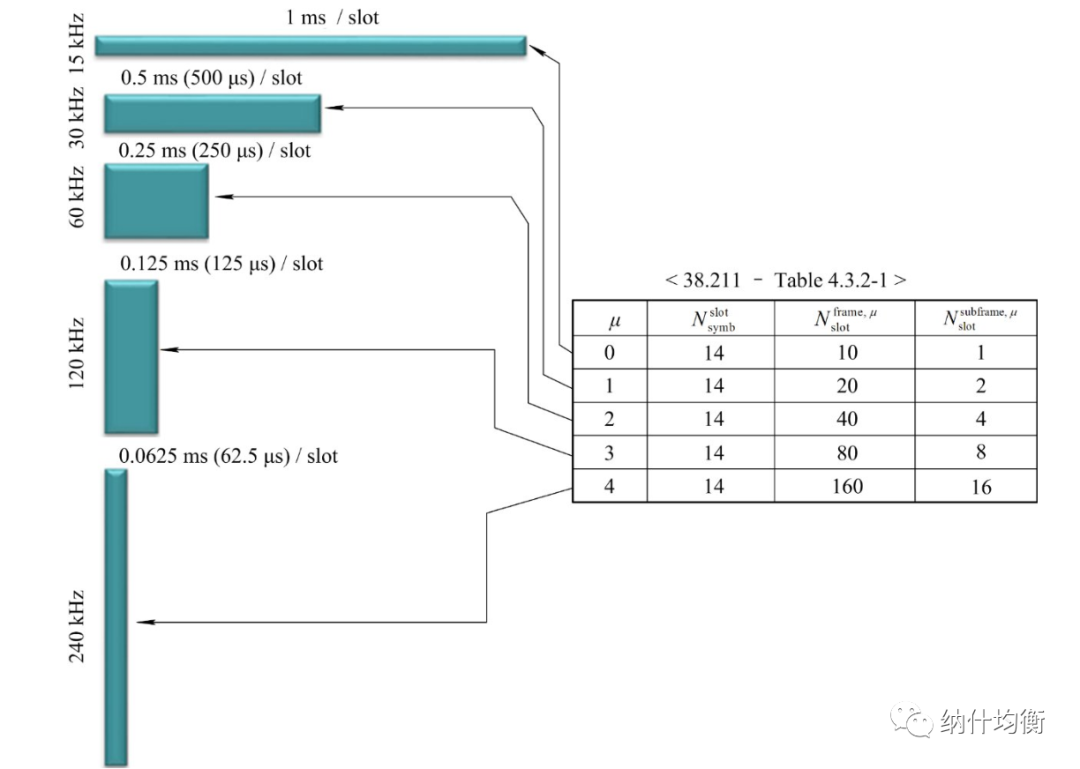

1 个 5G 帧长度为 10 ms， 包含两个长度为 5 ms 的半帧， 分别为半帧 0 和半帧 1， 每个半帧由5 个长度为 1 ms 的子帧组成， 半帧 0 由子帧号 0～4 组成， 半帧 1 由子帧 5～9 组成。每个子帧由若干个时隙构成， 具体每个子帧中包含时隙数由子载波带宽配置μ确定。

μ =0 帧结构与 LTE 类似， 时隙的定义有差别

每个 10ms 无线帧被分为两个半帧， 10 个子帧， 一个子帧中的时隙个数由参数μ 确定

Tc=1/(480000*4096) 是基本时间单元， Ts 是沿用的 LTE 基本时间单元

每个时隙中的 OFDM 符号可配置成上行、 下行或 flexible

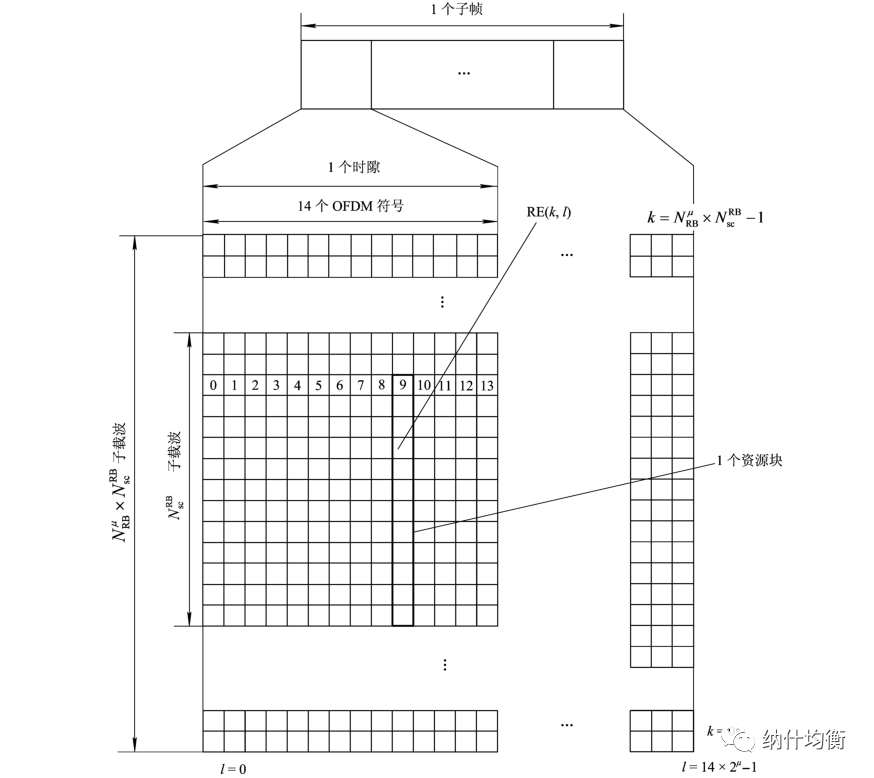

RE 和 RB

NR 的 RE(Resource Element， 资源单元) 和 LTE 一样， 是子载波上的一个符号。但是 NR 的RB 和 LTE 的 RB 不一样， NR 的 RB 不再是“时频域” 资源， 而仅指“频域” 资源， 时域上仅含一个符号。NR 的 1 个 RB 包含 12 个子载波， 随着子载波带宽配置μ 不同， 1 个 RB 对应的实际带宽也不同。

NR 系统带宽

3GPP 定义了 2 种频率范围：

FR1：6GHz 以下；FR2：6GHz 以上

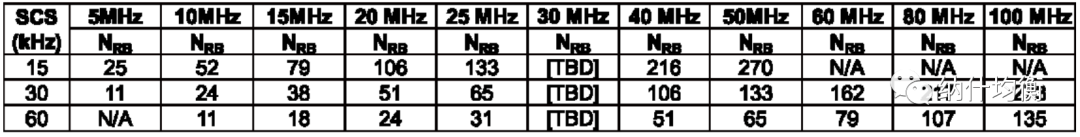

系统带宽

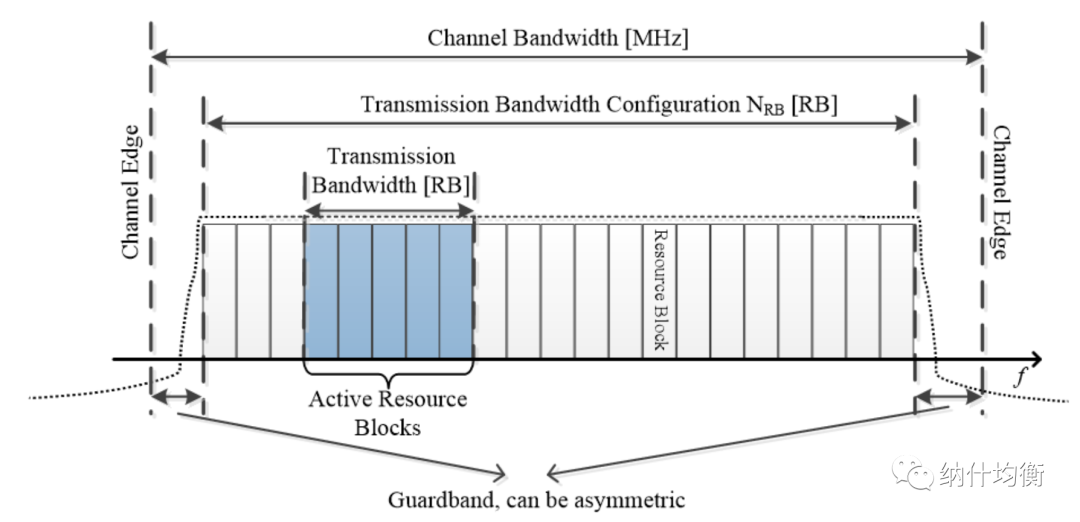

保护间隔

最小保护带宽计算公式：

(CHBW x 1000 (kHz) - RB value x SCS x 12) / 2 - SCS/2

其中 CHBW:信道带宽 SCS: 子载波间隔

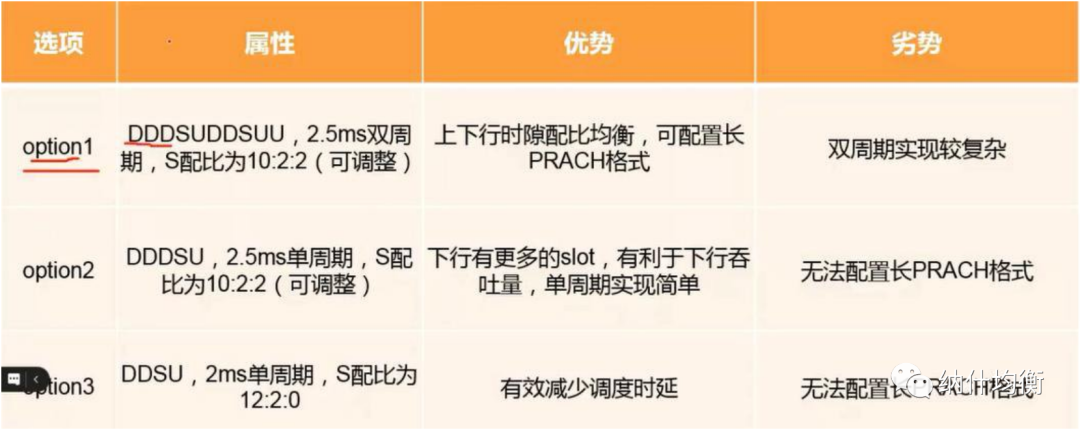

上下行时隙配比
