NCE与网元之间采用什么组网方式进行通信？

最近有很多朋友向小E询问网元通信的相关内容。NCE与网元之间采用什么组网方式进行通信？带宽要求是多少？使用哪些协议与网元建立通信？支持哪些网元等等。你是否也有这些困惑？那这篇可要码住了。

本篇将围绕整体示意图、通信组网架构、带宽要求，以及NCE与传送、IP和接入设备通信具体使用哪些协议展开介绍，一定给你整明白！

NCE与网元通信接口示意图

NCE兼容多种南向接口，实现传送、IP和接入设备的统一管控，下面就是NCE与网元通信接口示意图。

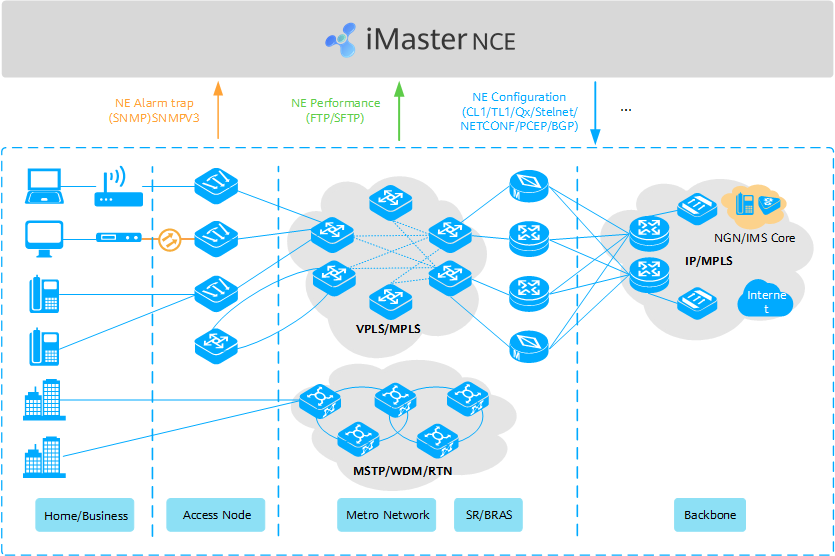

图1 NCE与网元通信接口示意图

NCE与网元的通信组网架构

NCE与网元之间采用DCN（Data Communication Network 数据通信网）自组网或者外部DCN组网方式进行通信，也可以混合采用两种方式进行组网。实际组网中，NCE与网元可能位于同一建筑的不同楼层、不同的建筑，甚至不同的城市，因此NCE与网元之间通常需要由交换机、路由器等设备组成的外部DCN网络相连接。

DCN自组网

DCN自组网是指NCE利用被管设备提供的通信通道来传输管控信息，实现网络管控。DCN自组网方式下，被管理网络通常划分为多个DCN子网，NCE与子网的某个网元直接通信，这个网元称为网关网元（GNE），NCE与其他网元的通信通过网关网元转发。NCE和网关网元如果在同一个机房，可以通过局域网的方式连接；如果距离较远，则需要通过专线方式连接。需要注意的是，当NCE与被管设备通过DCN自组网的方式连接时，如果网元业务发生中断，也同时意味着NCE与被管设备之间通讯中断，此时无法再通过NCE下发配置来恢复网元业务。

外部DCN组网

外部DCN组网是指NCE利用被管设备以外的其他设备所提供的通信通道来传输管控信息，实现网络管控。

外部DCN组网方式下，NCE通过其他设备组成的DCN网络与被管网络中的设备建立连接，通常使用被管设备主控板上的管理接口作为接入口。

NCE与网元的通信带宽要求

NCE与被管设备之间进行稳定通信，需要规划足够的带宽配置。NCE不同组件单元对带宽有不同的要求，所需的带宽为实际部署组件所需的带宽叠加：

控制单元带宽

CIR（Committed Information Rate）：N*2 kbit/s （最低4Mbit/s）；

PIR（Peak Information Rate）：N*10 kbit/s（最低10Mbit/s）。

管理单元带宽

CIR（Committed Information Rate）: N*0. 5kbit/s （最低 2Mbit/s）；

PIR（Peak Information Rate）：N*5 kbit/s（最低10Mbit/s）（在不同的网络中，2Mbit/s带宽可能不能满足于现网的带宽要求。此时，可通过公式来决定带宽CIR（Committed Information Rate）承诺流量速率和PIR（Peak Information Rate）峰值流量速率。由于全网数据同步、性能采集、批量升级等场景要求较高的带宽，建议现网带宽需满足峰值流量速率(PIR)的要求。）

分析单元带宽

分析单元基础性能采集带宽：CIR=N*0.002 Mbit/s（最低4Mbit/s），PIR=N*0.01 Mbit/s（最低20Mbit/s）。

须知

N为等效网元的个数。
