光纤组网中硬核组网案例：监控光纤组网拓扑图

很多朋友多次问到关于监控各类项目如何组网？传统的监控组网方式大家都比较熟，这两年比较火热的光纤监控组网，我们来看下，这四类光纤组网系统图。

监控光纤组网拓扑图

1、普通应用

主要针对网线距离有限，可以使用光纤收发器，我们平时可能比较常见是这种样的组网。

图一

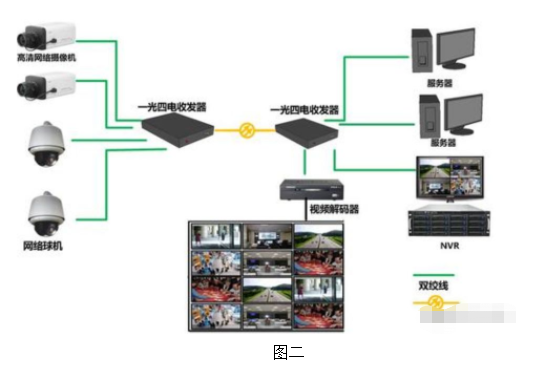

2、一对一传输方式

这是光纤收发器比较常见的应用方式，应用在中小型的远距离网络中比较多，比较明显的就是只有一对光纤收发器。

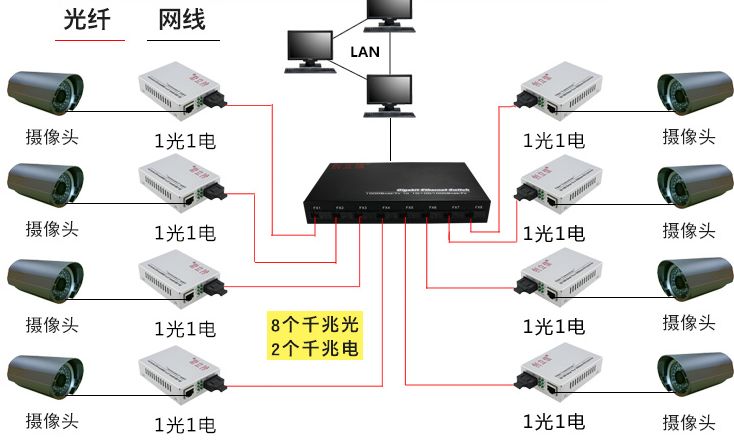

3、大型监控项目光纤组网的应用

汇聚型光纤收发器在一些小型网络监控项目中应用比较普遍，为多对一的链接方式，其实也叫光纤汇聚交换机。

机房端的4光1/2电或者8光1/2电光纤交换机，直接取代了多台1光1电光纤收发器，通过光纤交换机的千兆网口直接连接到NVR，减少了机房端一台网络交换机的应用。

图三

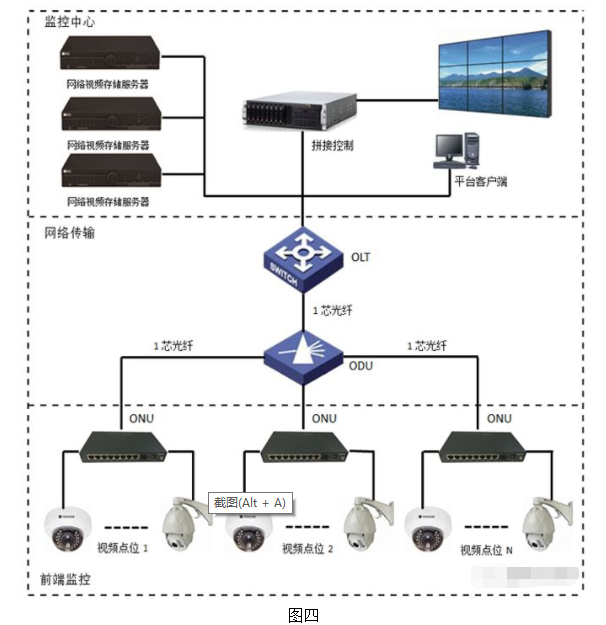

4、pon组网监控拓扑图

各监控点摄像机输出图像信号数字视频流通过 ONU设备接入PON，再通过光分路器 ，实现多点到点的接入。

pon它由OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

PON承载技术作为业界主流接入网组网技术，网络结构简单，系统稳定性高； 网络适应能力强， 在系统功能、性能需求发生较大变化时，能灵活应对； 接入业务类型多样，能更好地解决视频监控系统接入范围覆盖广、接入点位不确定，接入前端设备数字化等方面具有非常好的适应性。

PON在远距离或远程监控等超大型监控项目上，有更好的应用。
