通信协议传输原理还能有这样的高级玩法？

UART、SPI、 I2C等串行通信是嵌入式开发中非常常见的通信方式，这些通信的最底层通信原理其实不难，但很多初学者却学不会。

今天分享一些常见通信的底层数据传输原理。

1 . UART串口

UART：Universal Asynchronous Receiver/Transmitter，通用异步收发传输器。   UART串口是最常见的一种串口通信，下面是串口连接上位机电脑，以及RS232应用的动画。

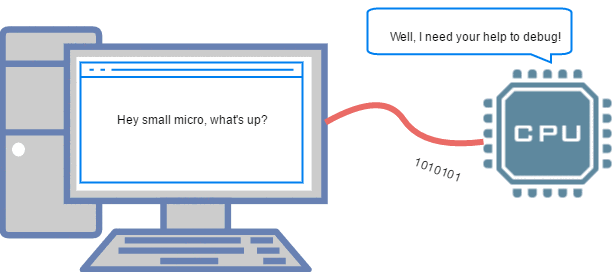

▲ PC 上通过UART来调试MCU

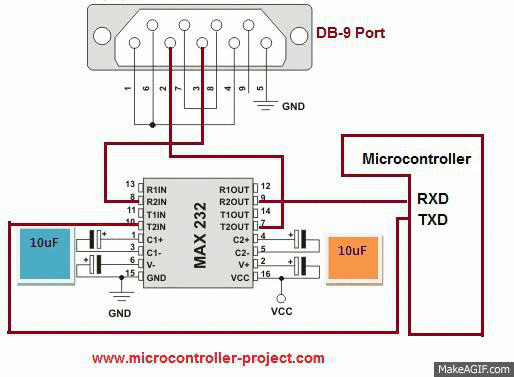

▲RS-232通过电平转换芯片与MCU通讯

2 . SPI串行通信

SPI：Serial Peripheral Interface，串行外设接口。   SPI是一种常见的串行同步通信协议，其应用也非常广泛。   下面是SPI数据传输的时序图：

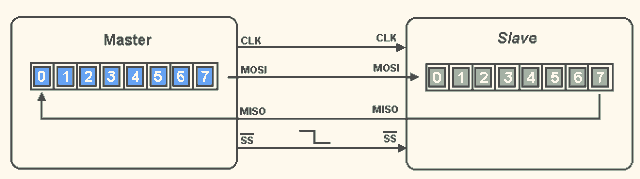

▲ SPI 数据传输（1）

▲ SPI数据传输（2）

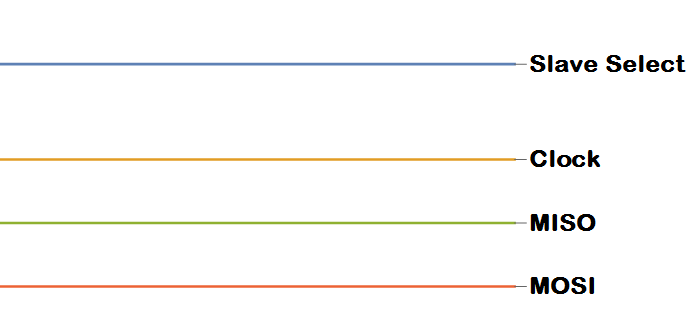

▲  SPI时序信号

3 . I²C通信

I²C：Inter-Integrated Circuit，字面意思是集成电路之间，是I²C Bus简称。

I²C主要是通过地址来区分识别从机，其通信原理相对较简单。

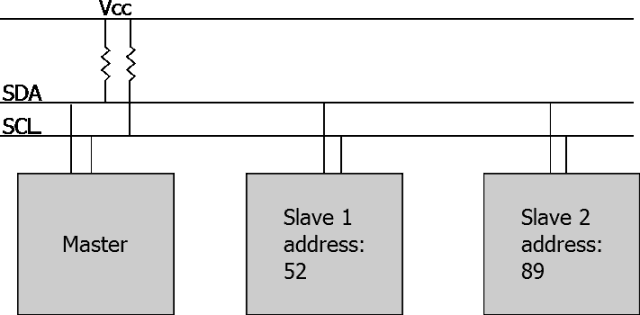

▲ I2C总线以及寻址方式

4 . 红外遥控

红外遥控在我们现实生活中比较常见，家庭各种遥控器大部分都是红外遥控。

红外遥控是通过控制脉宽（高低电平的时间）来实现通信的，只是它是通过红外无线信号建立通信链路（红外遮挡了就不行，但可反射）。

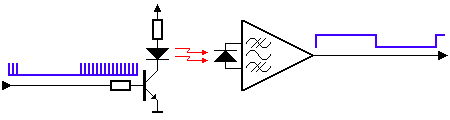

▲ 红外控制信号也是一个串行通讯信号

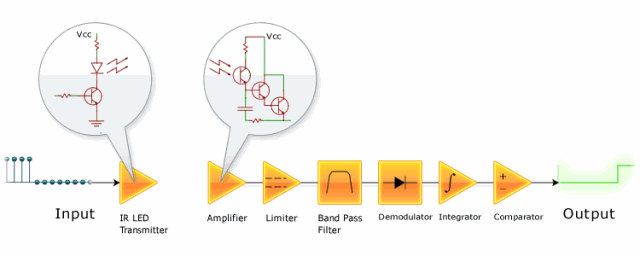

▲ 红外信号接收与放大整形电路

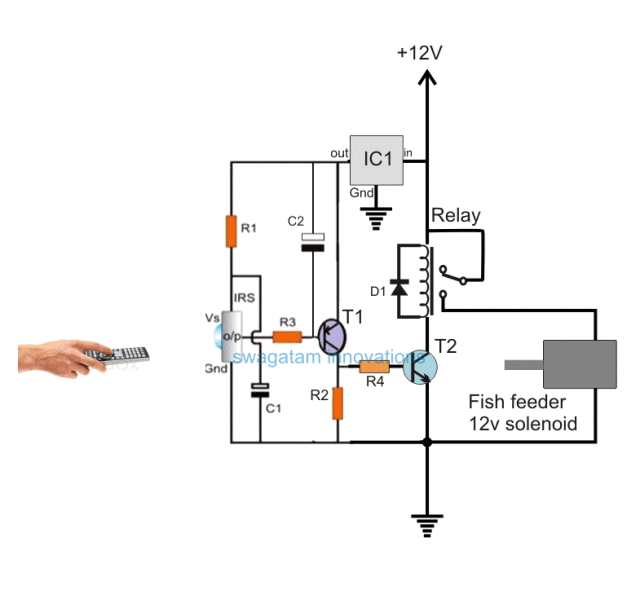

▲  一个使用红外接收光电管控制继电器进行鱼食投喂电路

5 . 串并转换电路

串并转换，就是串行数据转成并口数据，通过时钟控制串行数据一位一位传输，凑整（8位）就是一个并行数据了。

这种转换器有很多现成的芯片，原理很简单。

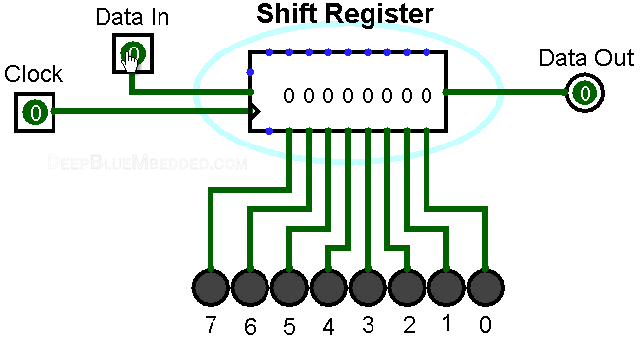

▲ 串入、并出移位寄存器

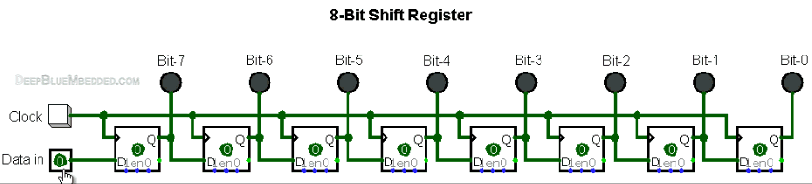

▲ 由八个D寄存器组成的移位寄存

▲ 串行传输示意图

6 . 其他

这里再分享一些其他串行传输的原理（波形）：

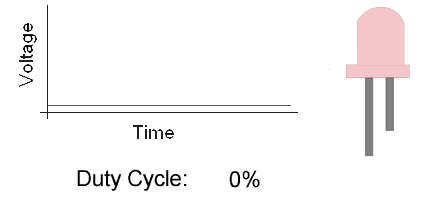

▲   PWM控制LED亮度

▲ PWM控制LED亮度

▲  调幅与调频信号

▲ 相位调制信号

▲ 方波边沿抖动波形
