网络故障排查思路和处理方法

前言

今天浩道跟大家分享硬核网络故障排错干货，奉上一份排错指南。让你面对突如其来的网络故障，做到应付自如！

网络故障是最容易出现的，且难以解决的问题。本文提供的网络故障排查思路和处理方法，可解决日常工作中大部分网络问题。

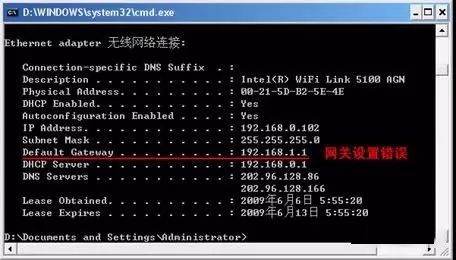

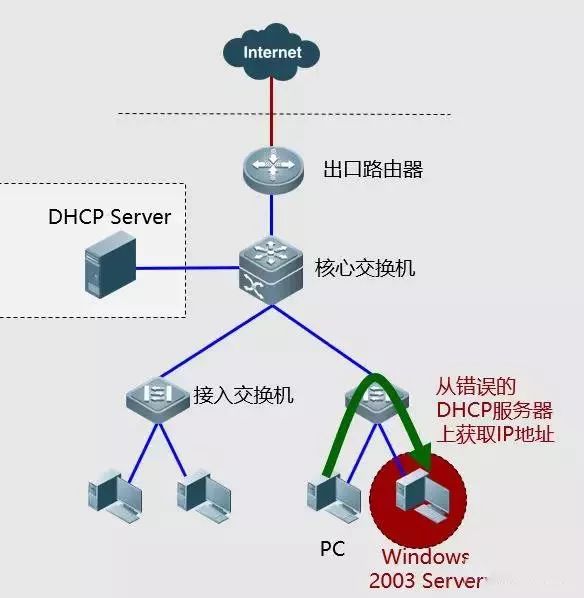

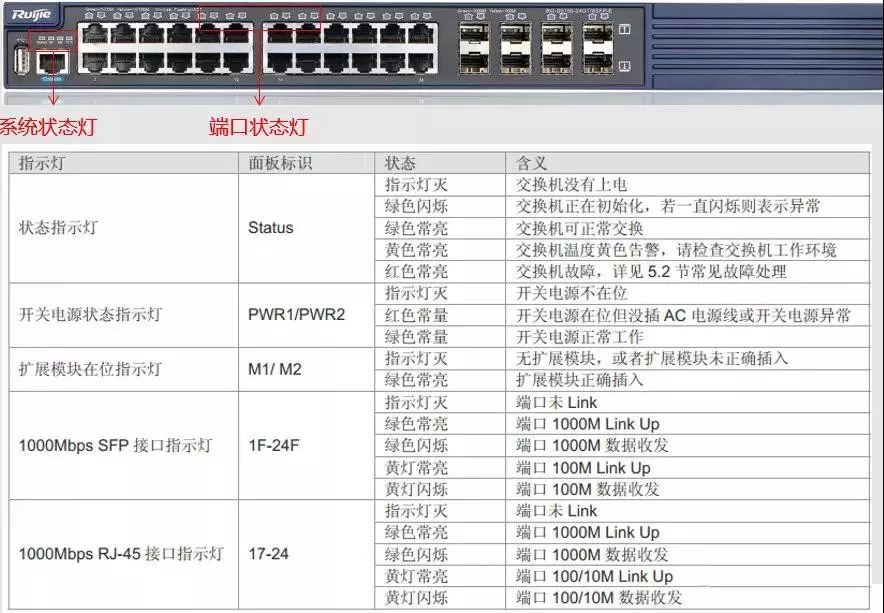

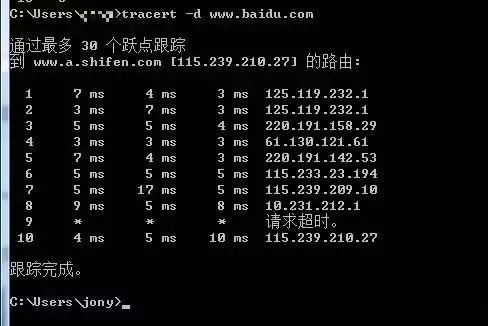

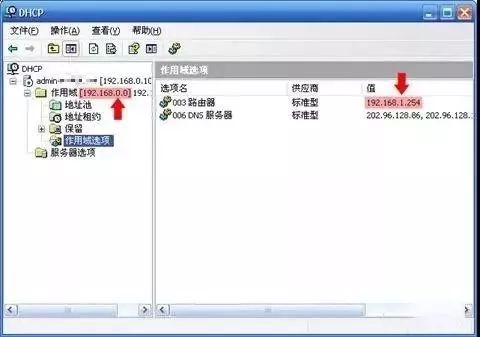

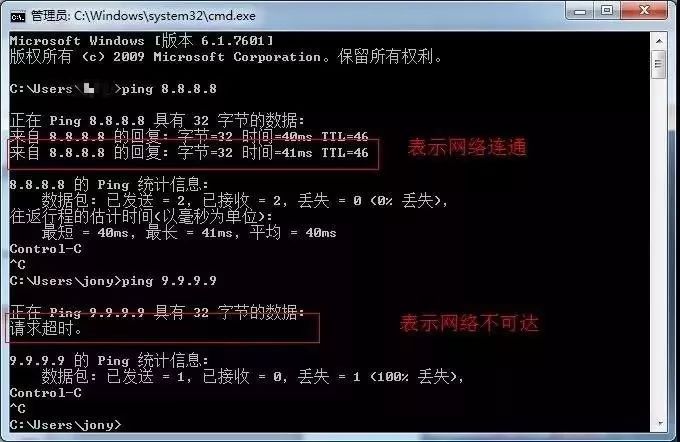

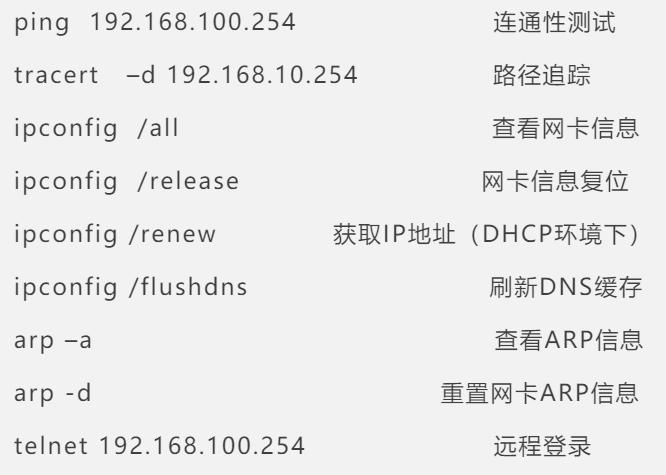

  01 故障排除思路 定位故障范围   ①全网性网络故障：可定位故障源在出口或核心区域；   ②小范围网络故障：可定位故障源在离故障源最近的相应设备或链路；   ③单点性网络故障：可定位故障源在故障源自身。   排除故障   ①总体上思路为“链路”à“配置”。   ②首先确认网络或相关设备是否出现人为变更；   ③其次检查物理链路、设备是否正常；   ④最后检查网络设备的相关属性或配置。   02 常用排错方法 1、网络设备   ①查看状态灯，包括 电源指示灯、状态灯、报警灯；   ②感知设备的温度，检查设备是否温度过高。   2、物理链路   ①检查链路指示灯；   ②拔插链路；（附：光纤链路不建议多次拔插，多模光纤可以通过肉眼看到可见光）   ③更换端口。     3、终端主机   Windows系统可使用如下常用命令       测试网络是否通畅。     路由跟踪     4、分段定位   从用户端PC到接入交换机   从接入交换机到汇聚层交换机   从汇聚层交换机到核心交换机   从核心交换机到防火墙   从防火墙到路由器   从路由器到出口网关       03 网络设备使用与指示灯查看 1、网络使用环境   ①温度要求：15℃~30℃   ②相对湿度要求：40%~65%   ③洁净度要求：≤ 1.3×105 (灰尘粒子直径≥5μm)   ④抗干扰要求：远离强功率高频大电流设备   ⑤交流电源要求：100-240V~/50-60Hz   ⑥设备之间保持良好通风闪热   2、指示灯查看     04 常故障案例汇合 故障案例-1 ：PC无法获取IP地址   排查步骤：        ①检查DHCP服务器是否正常，相关服务是否运行。   ②从主机、核心交换机分别  ping  DHCP服务器。   ③内网设置静态IP地址后,检查是否可以ping通网关。   根据上面的结果，从链路à设置检查是否有故障。   故障案例-2：PC可以获取IP地址，但不能上网   排查步骤：         在不能上网的主机上cmd—>ipconfig /all，查看获取到IP地址信息。   如果出现下图所示，说明DHCP服务器相应作域的“003 默认路由” 的设置错误。     故障案例-3 ：PC获取到错误的IP地址     排查步骤：         检查内网是否有人使用了Windows 2003 Server作为操作系统，并开启了DHCP服务,或使用无线宽带路由器，导致地址获取混乱。   解决方法：         可以在接入交换机上开启DHCP Snooping，只允许从上联口信任口获取DHCP offer报文，下联口不允许。   故障案例-4 ：PC不能通过域名访问网站     排查步骤：         DNS未设置或设置错误。   故障案例-5 ：ARP欺骗攻击   排查步骤：         在不能上网的主机上cmdàipconfig /all，查看获取到IP地址信息.   相关命令：showarp | include xxxx.xxxx.xxxx

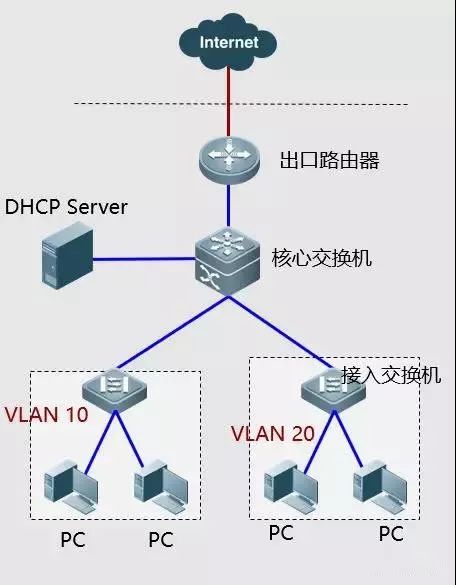

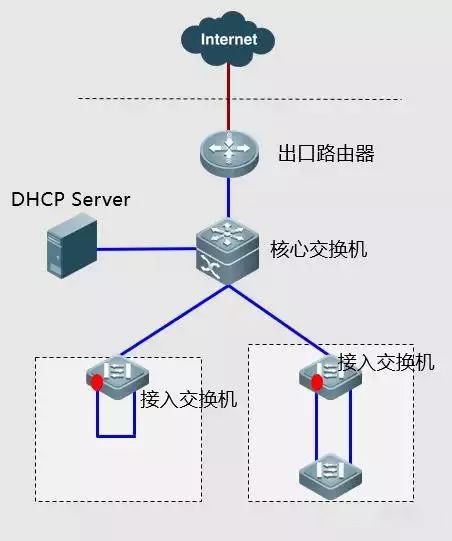

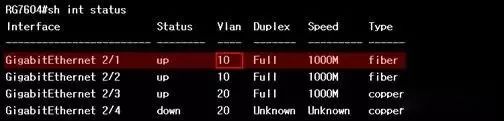

故障案例-6 ：配置错误—接口VLAN划分错误   此模式一般在设置了静态IP地址的环境中出现。   故障现象：主机ping不通网关。   排查步骤：         cmdàipconfig /all  查看主机IP地址。   检查交换机相应端口的VLAN设置。   相关命令：show run                 show int status     故障案例-7 ：网络环路     现象：交换机端口指示灯一起同步闪烁，PC  ping外网丢包，上网特别慢   排除方法：通过关闭端口寻找造成环路的网线或者端口；   解决方法：通过开启生成树来解决该问题，对于第二种方式通过连接PC端口开启spanning-tree bpduguard enable来解决；   故障案例-8 ：校内只有部分网段能上网，其他不允许     现象：校园网内部只有部分网段能够上网，其他网段不允许   排除方法：   1、出口路由器列表里面是否做了限制；   2、路由器回指路由是否正常；   解决方法：   1、NAT的ACL修改；   2、添加回指路由；   故障案例-9 ：内网服务器无法被公网访问     现象：在学校外无法通过公网地址访问学校WEB服务器；   排除方法：出口路由器是否做了端口映射；   解决方法：添加端口映射来解决
