光通信用有源模块SFP/SFP+模块的结构示意图

光通信用有源模块

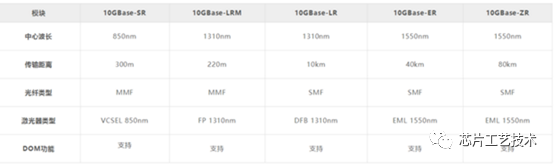

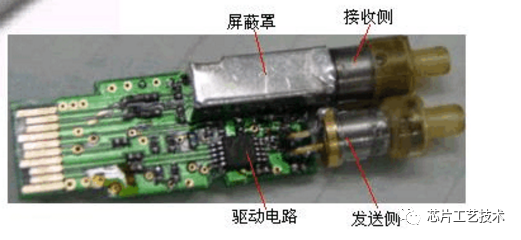

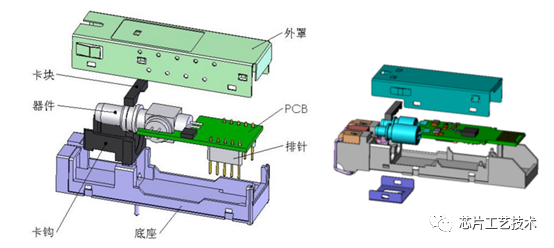

一、SFP/SFP+模块的结构示意图

用到的物料清单

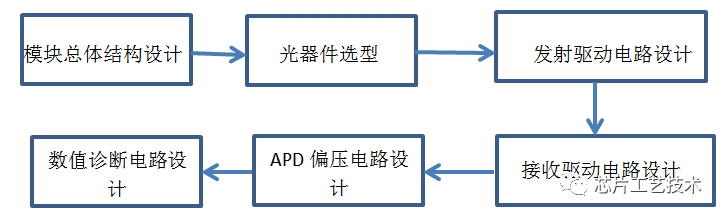

三、器件设计思路

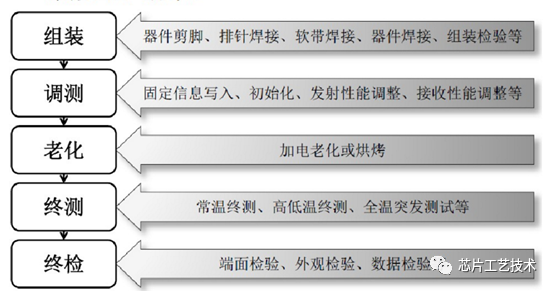

四、模块组装

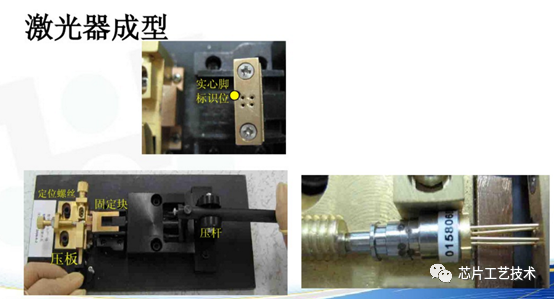

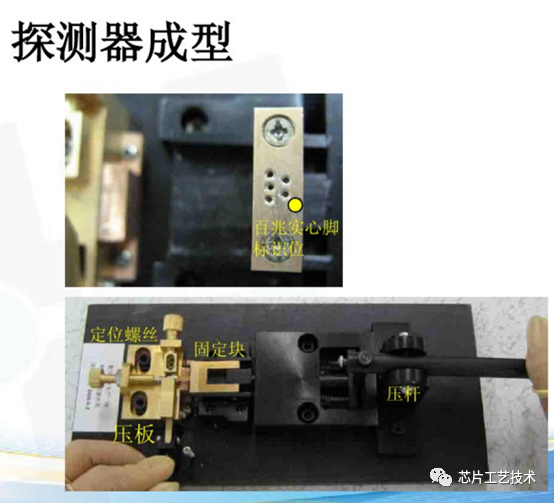

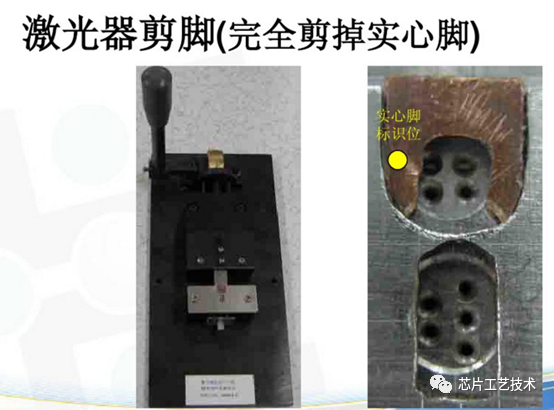

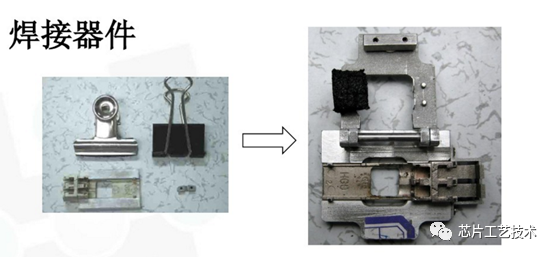

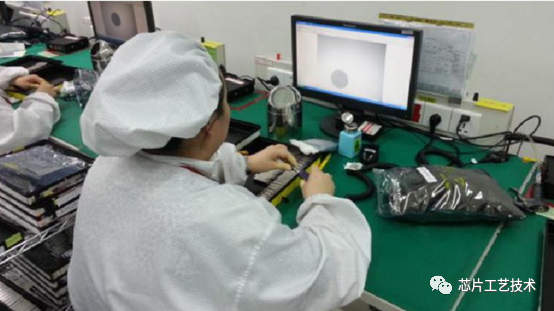

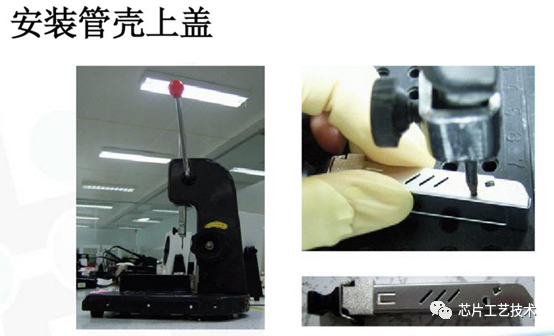

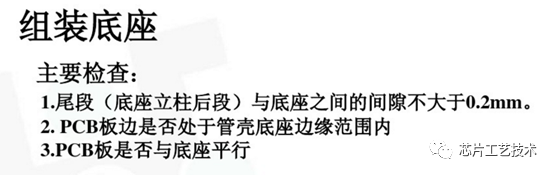

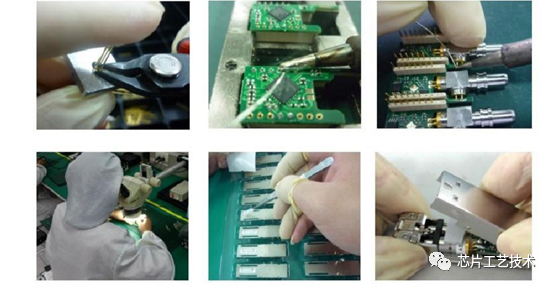

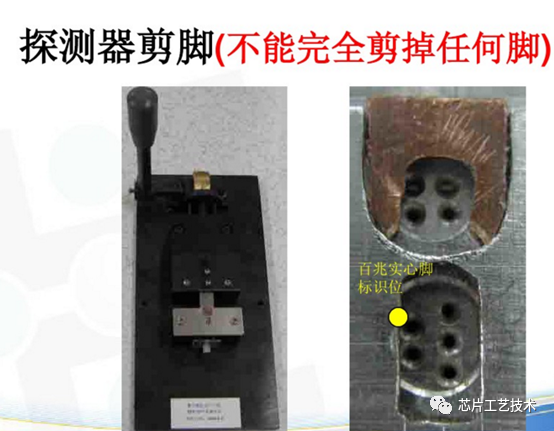

4.1  组装

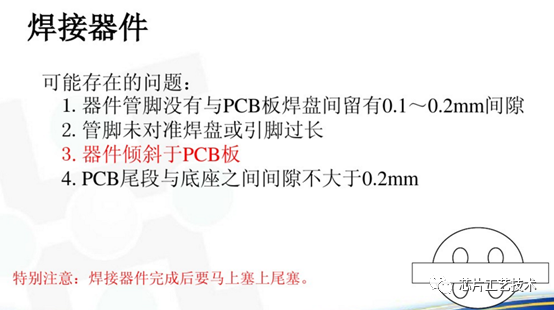

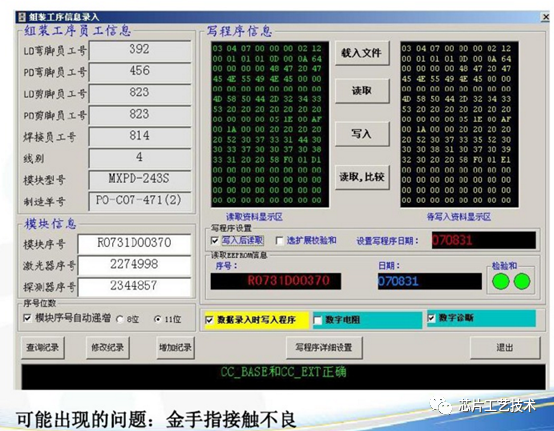

4.2 调测

调测内容：功率、消光比、眼图、发射功率、接收功率，接收灵敏度，告警等。

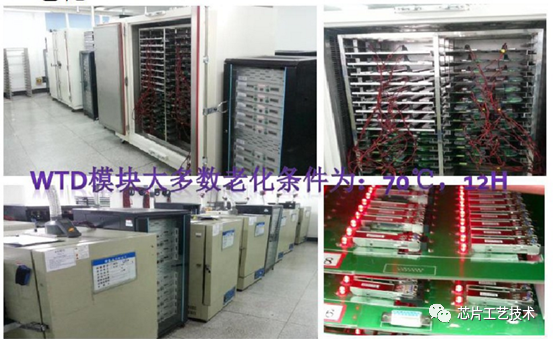

4.3 老化

4.4 终测

内容包括：常温测试，高低温测试，传输测试，突发测试，地隔离测试。

4.5 终检

五、模块测试

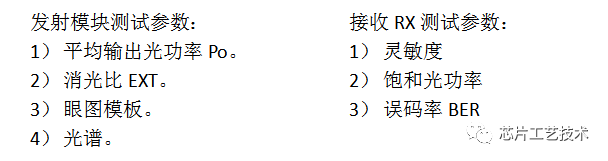

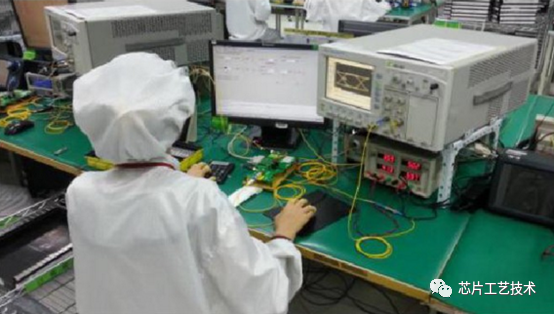

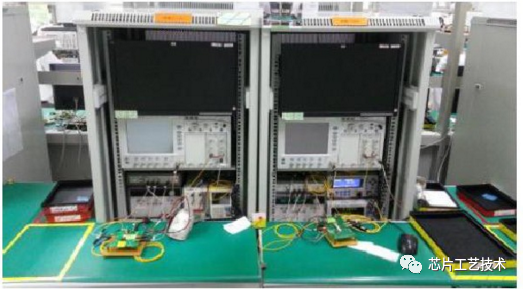

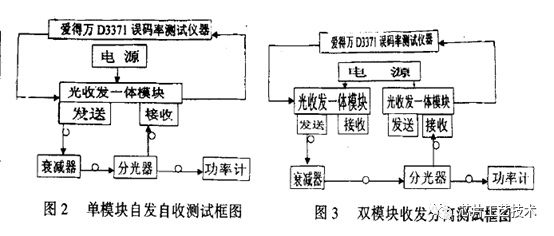

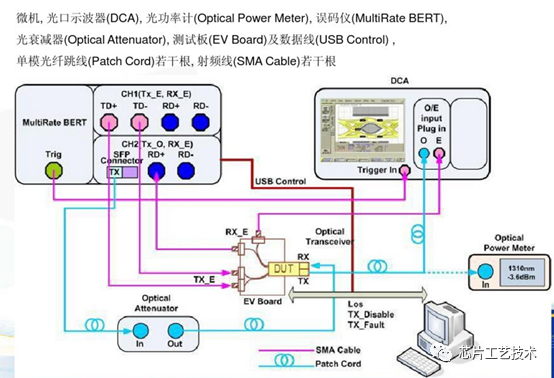

设备： 误码仪，光谱仪，示波器，直流稳压电源，光谱仪，单模可调衰减器。

1.      发射眼图：

定义：将输出光输入到示波器的垂直放大器，把产生水平扫描的锯齿波周期与码元定时同步，则在示波器屏幕上可以观察到类似人眼的图像，称为眼图。

2.     消光比：Er

定义：全调制条件下，逻辑“1”高电平时的输出光功率与逻辑“0”低电平时的输出光功率之比的对数。

3.     边模抑制比：SMSR

定义：最坏反射条件时，全调制条件下，SLM激光器所发射的主纵模最大功率(或幅度)与其邻近最大纵模光功率(或幅度)之比。

4.     谱宽：Dl

定义：均方根谱宽是指在标准工作条件下所测得的光发射器件光谱分布的均方根宽度。-20dB谱宽是指在标准工作条件下，激光器所发射峰值波长最大幅度下降20dB时，光谱线两边所对应的波长间隔。

5.     接收灵敏度：Pr

定义：在一定的误码率条件下，接收组件能接收的最小输入平均光功率。

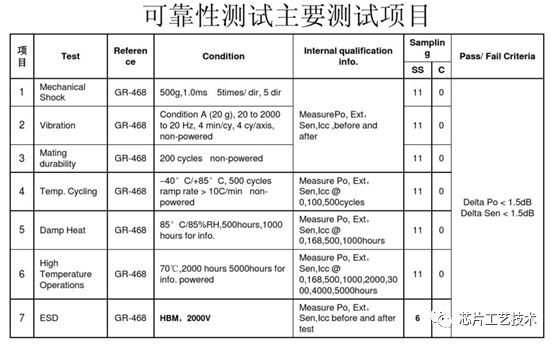

六、模块可靠性测试

PS 激光器部分

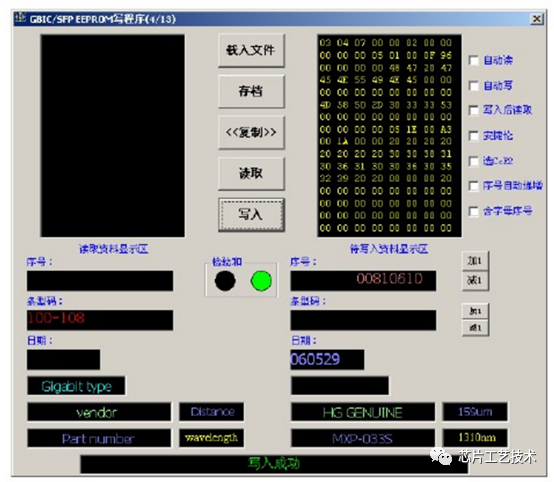

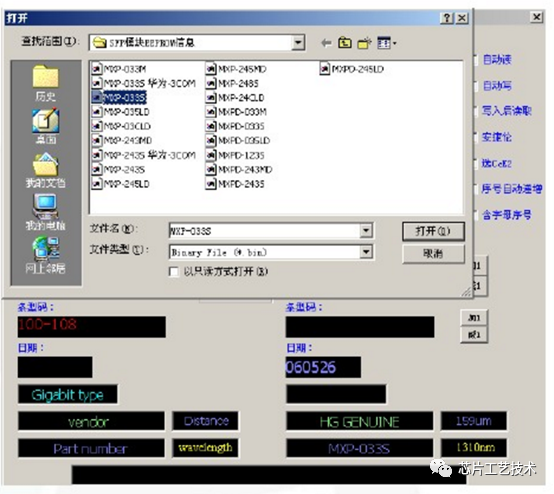

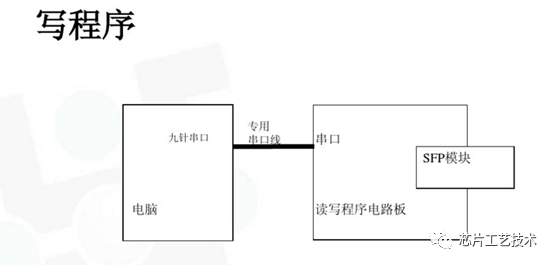

录完之后，模块才有相关功能。 模块大致工艺这几块。激光器在里面份额并不多，但是成本确实最贵的了。

编辑：黄飞
