路由器IPSEV VPN组网配置

背景

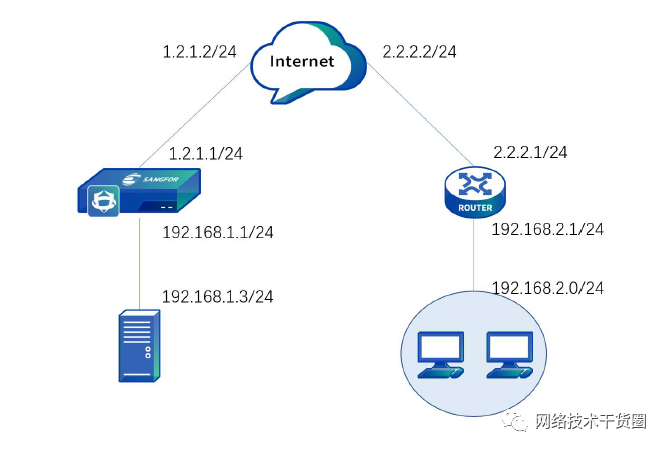

某企业总部AF作为网关部署在公网出口，ETH2口接内网，分部是路由器做出口，总部内网有服务器192.168.1.3需要提供80端口的web服务给分部访问，为了安全考虑，现在需要和分支那边的路由器建立IPSEC VPN连接，同时分部访问总部服务器的时候也需要进行安全防护，以免黑客通过分部终端来攻击服务器，只允许访问服务器的80端口，路由器IPSEV VPN配置已经完成，使用IKE V2，加密算法用的DES，认证算法是MD5。

分析

针对这些需求，先和路由器建立IPSEC VPN连接，再用应用控制策略来限制区域访问的服务，用安全防护策略针对vpn区域进行业务防护，使用默认模板即可。

配置步骤

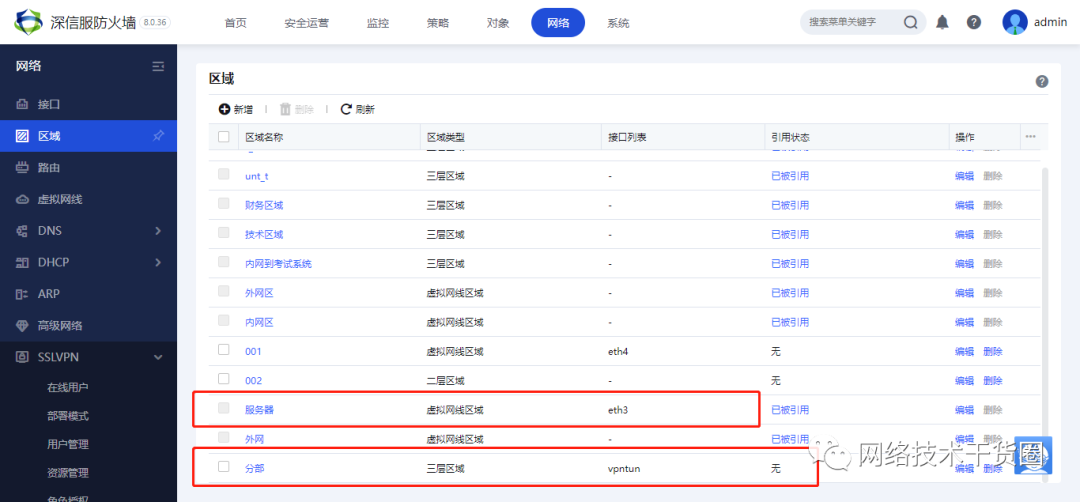

1、定义区域，进入【网络/区域】，新增两个区域，服务器区选择eth3，分部区选择vpntun接口。

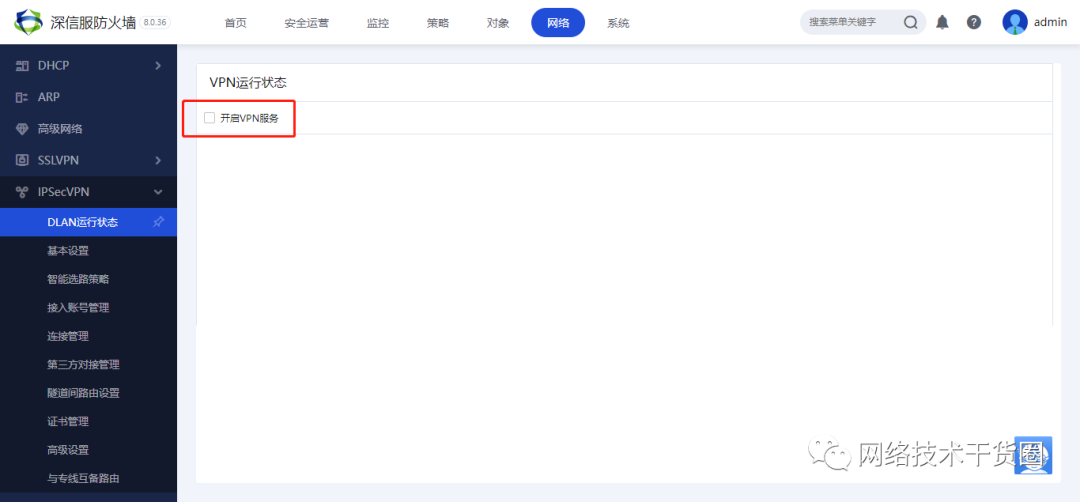

2、启用VPN服务。进入【网络/IPSecVPN/VPN运行状态】勾选【开启VPN服务】。

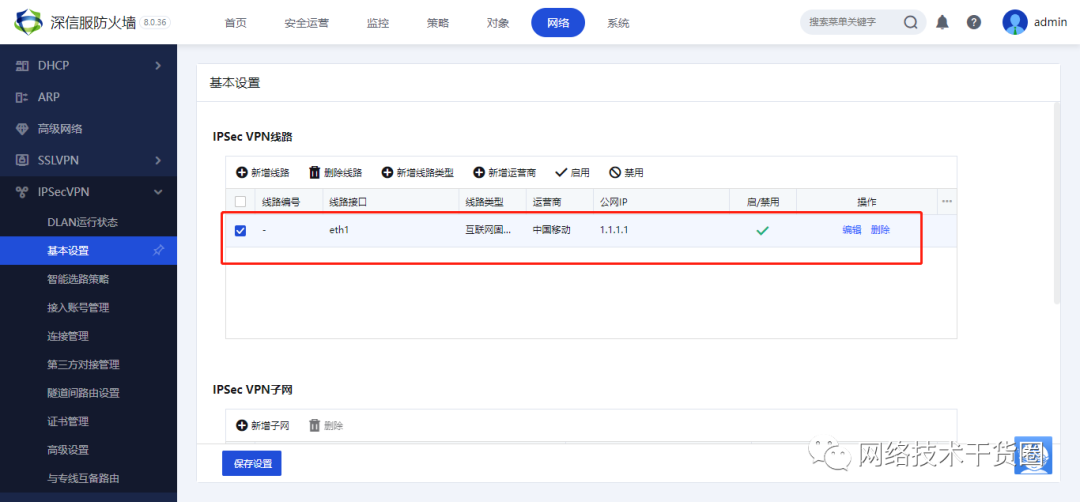

3、配置VPN线路。进入【网络/IPSecVPN/基本设置/线路】。
新增线路，填写公网IP。

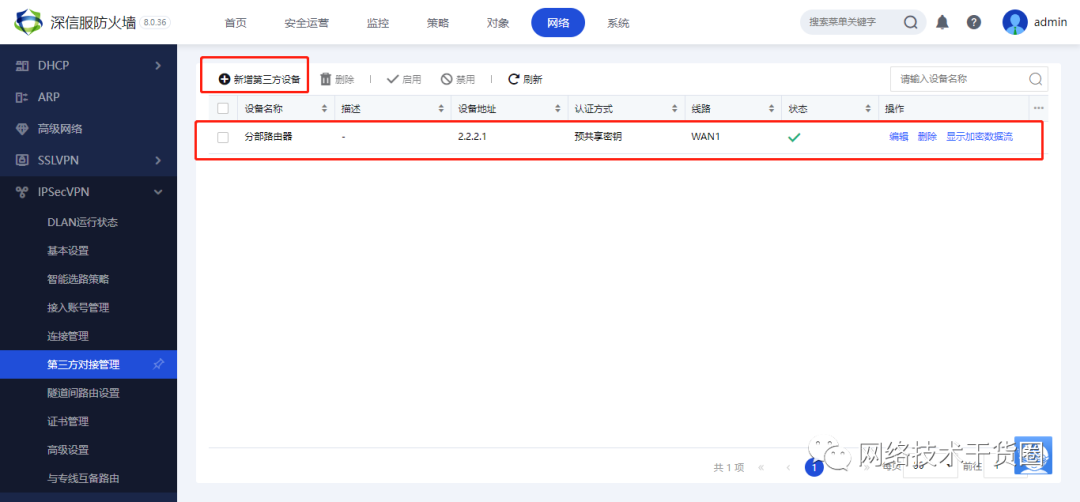

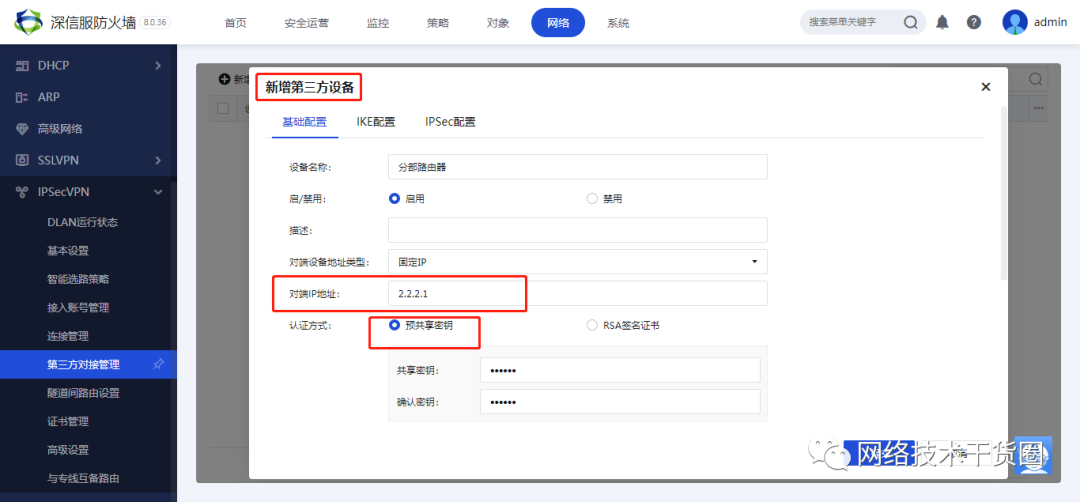

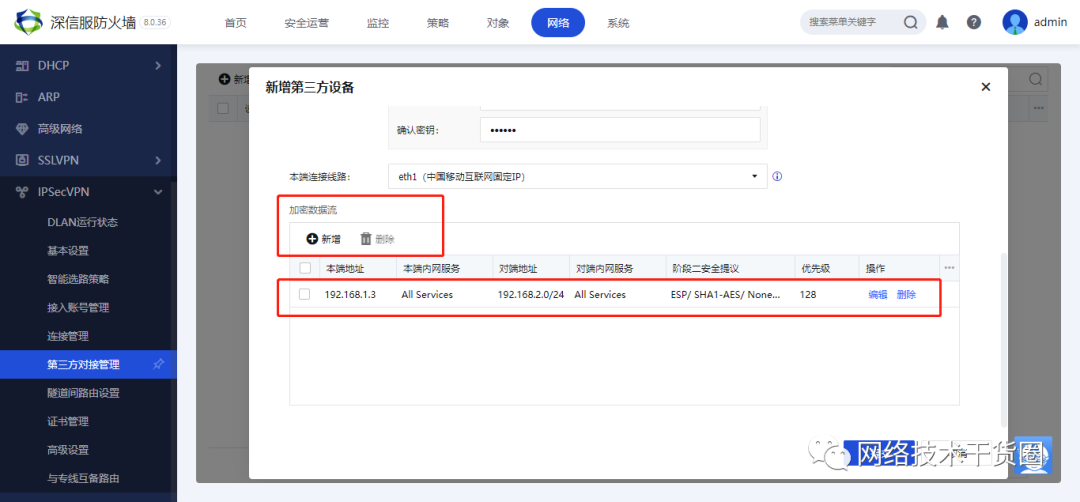

4、配置IPSEC VPN。进入【网络/IPSecVPN/第三方对接管理】 新增第三方设备，进行基础配置，填写对端路由器公网IP地址2.2.2.1和预共享密钥，加密数据流填写本端地址服务器IP 192.168.1.3 ， 对端地址填写分部内网192.168.2.0/24。

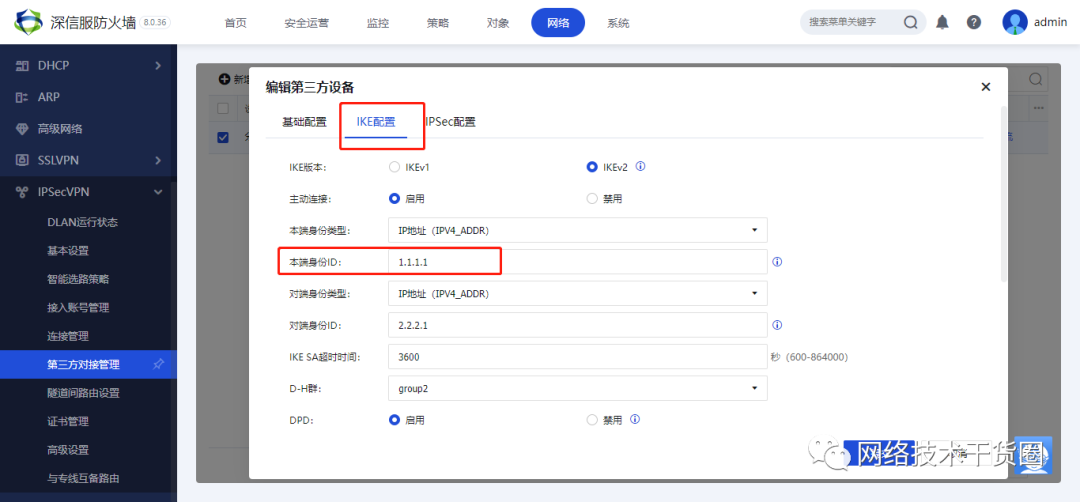

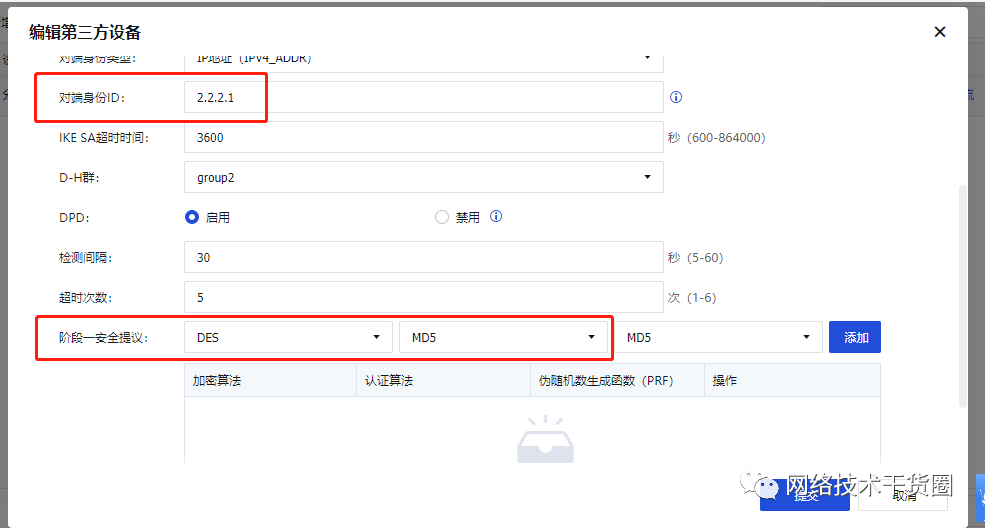

5、配置IPSEC VPN。在【网络/IPSecVPN/第三方对接管理】进行IKE配置，选择IKEv2，本地身份ID填写1.2.1.1,对端身份ID填写2.2.2.1，加密算法选择DES，认证算法MD5。

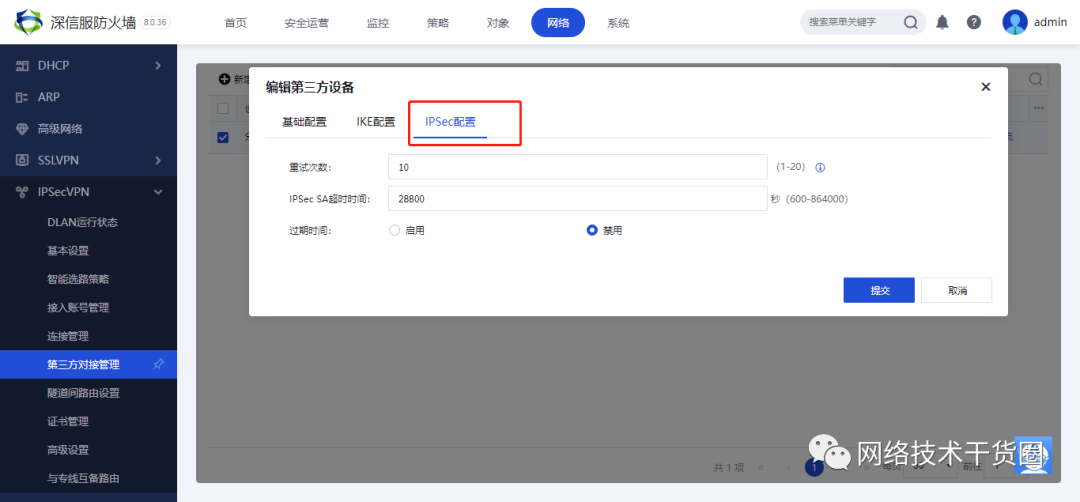

6、配置IPSEC VPN。再进行IPSec配置与对端一致即可，配置完成。

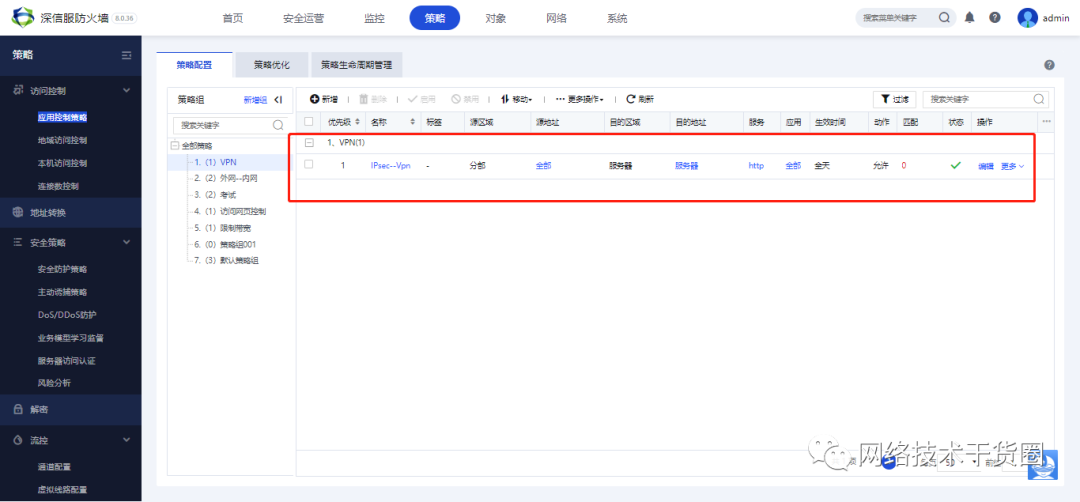

7、配置应用控制策略，进入【策略/访问控制/应用控制策略/策略配置】，新增应用控制策略，源区域选择自定义的【分部区】，目的区域选择自定义的【服务器区】，服务选择http。

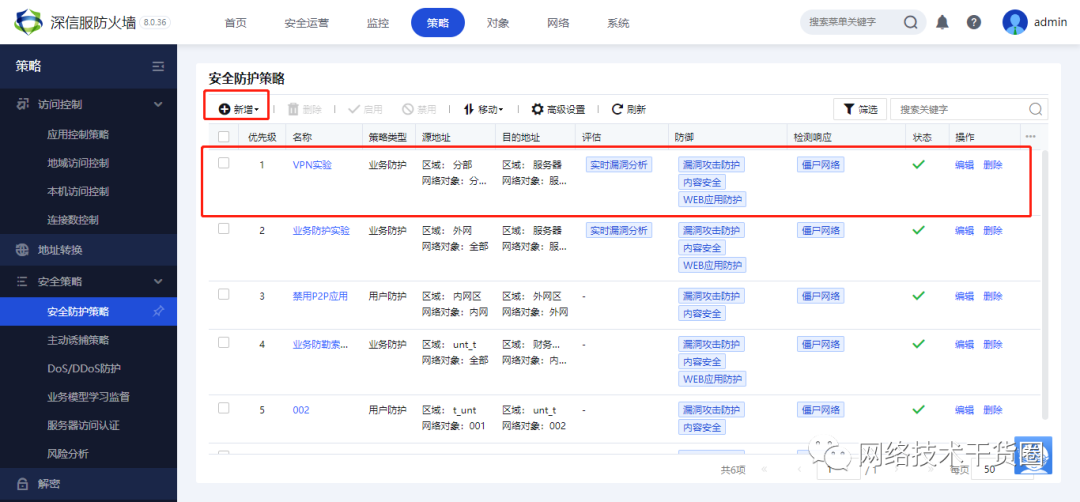

8、配置安全防护策略。进入【策略/安全策略/安全防护策略】新增业务防护策略，都选择业务防护场景中的默认模板。

效果预览

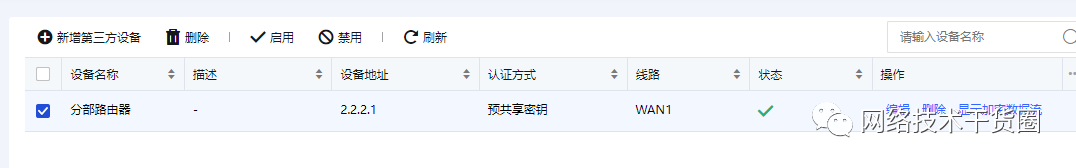

1、IPSEC VPN连接成功，在【网络/IPSecVPN/DLAN运行状态】能够查看到连接状态。

2、通过分部电脑访问http://192.168.1.3 可以正常打开网页。

3、通过分部电脑访问无法访问192.168.1.3其他服务，PING测试也不通。

4、通过分部电脑对192.168.1.3进行SQL注入、网站扫描等web攻击，被安全防护策略拒绝的攻击行为无法攻击成功，查看【监控/日志/安全日志】有拒绝的信息。
