如何将Modbus产品快速接入机智云平台

本文主要介绍搭载了4G Cat.1模块ML302-ANLM的机智云GC511 DTU，将Modbus产品快速接入机智云平台的流程，以及以Modbus电表为例进行说明，在机智云新版开发者中心对DTU进行Modbus RTU协议的配置流程。

机智云新版开发者中心，除了支持原有的标准数据点，也支持了可以直接配置Modbus协议的Adapter数据点，目前该功能支持Modbus RTU协议的配置。

1.

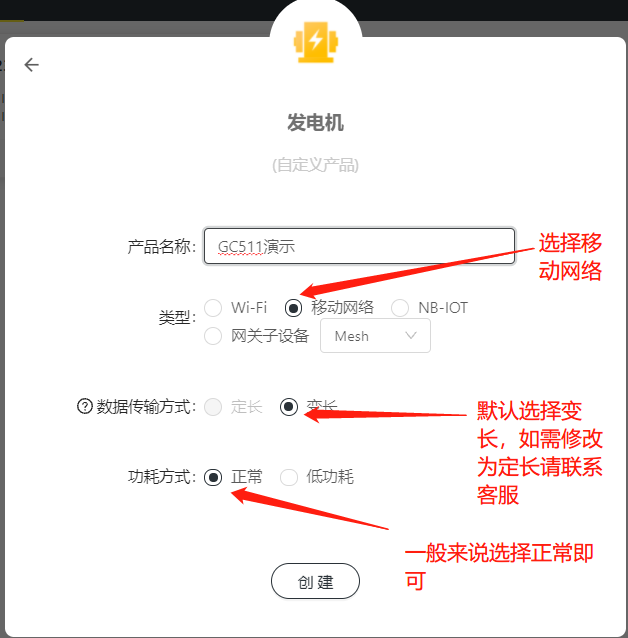

Modbus产品快速接入机智云创建新产品

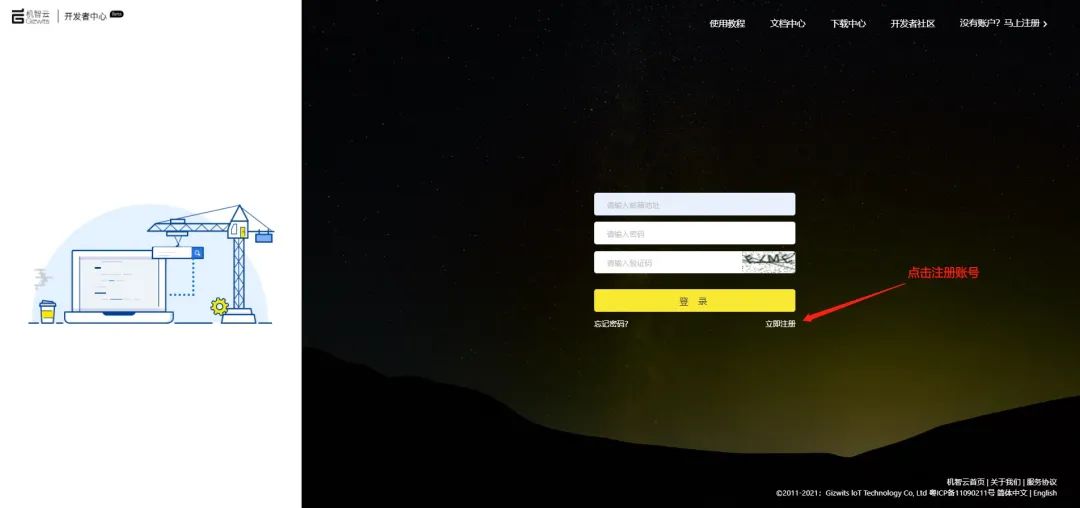

注册并登录机智云新版开发者中心

https://developer.gizwits.com/login

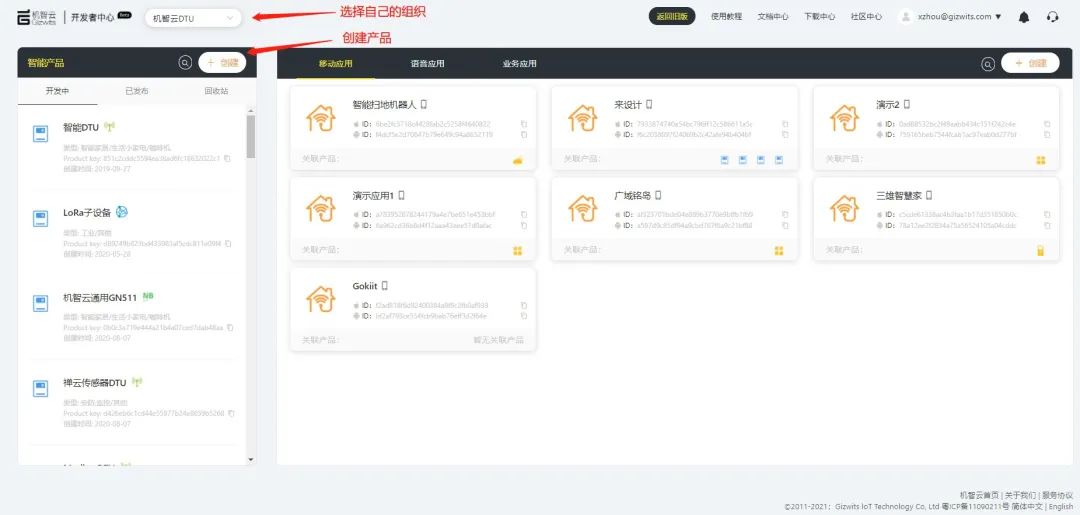

登录后创建自己的产品

添加设备

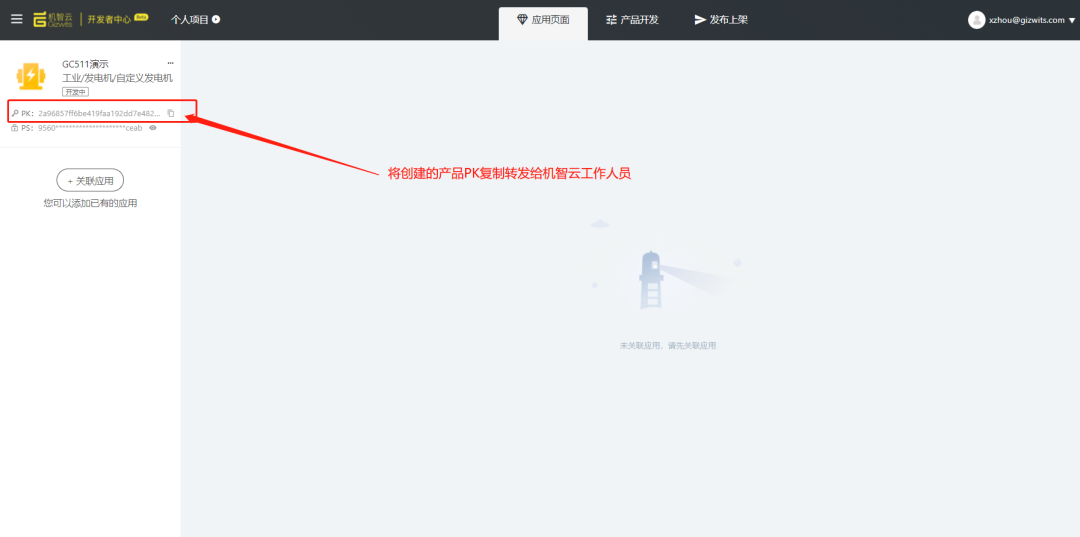

复制创建的产品PK，具体位置如下

将该PK及设备外壳上二维码的照片发送给机智云客服，等待客服回复

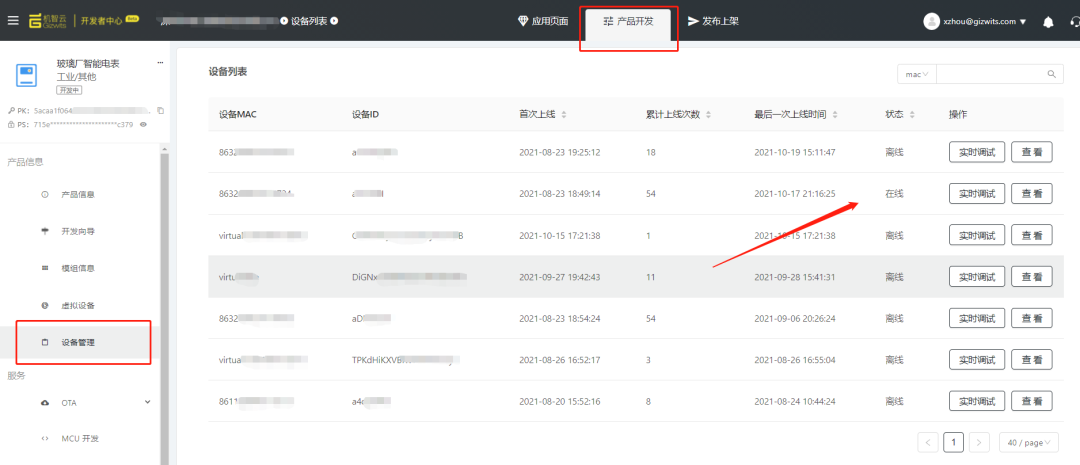

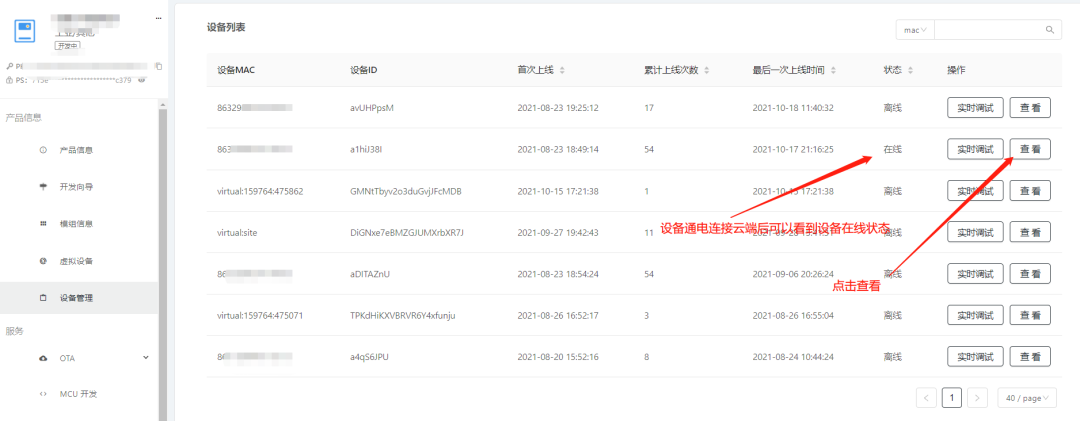

重启设备，可以看到设备管理里面设备已经上线

2.

Modbus RTU 协议的配置Modbus配置介绍

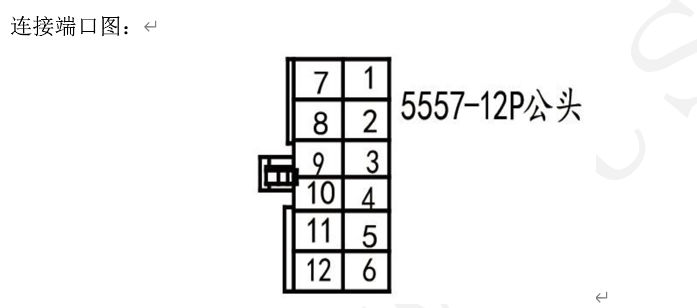

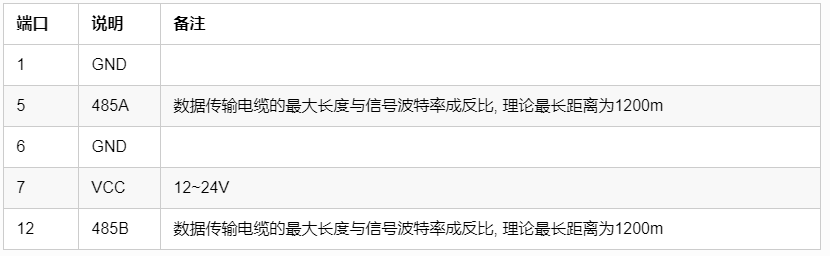

1） 设备端口说明

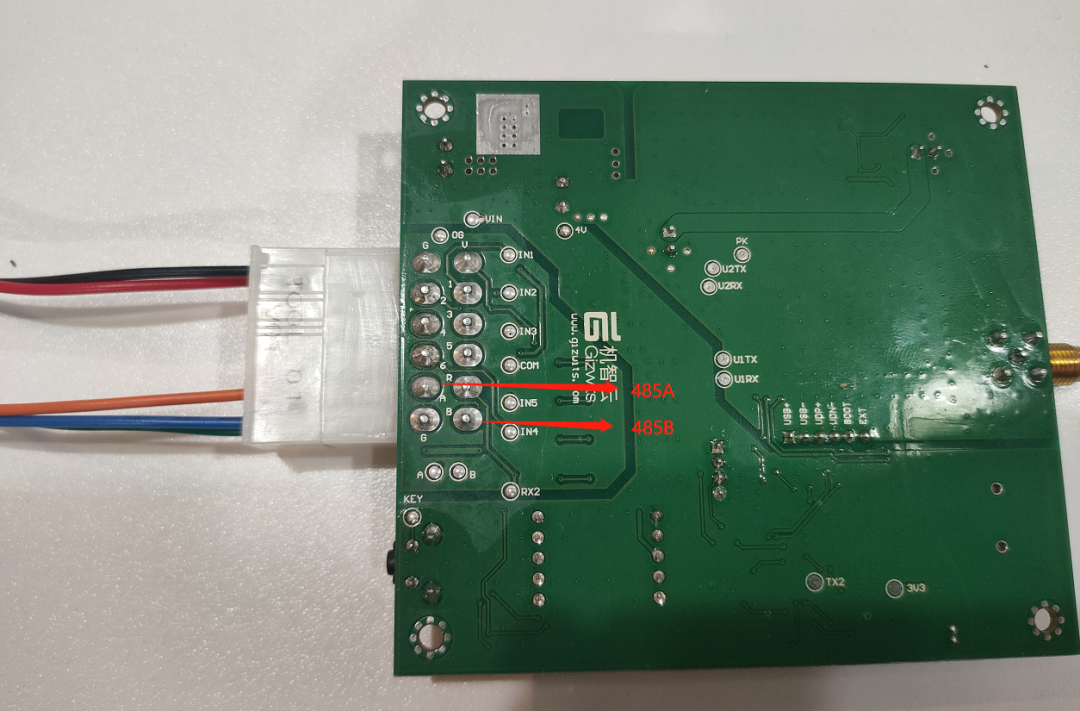

备注：附赠线材橙色为485A、绿色为485B

2） 设备连接说明

将附赠线材接到设备端口，将485接到工业modbus设备对应接口上

Adapter 配置介绍

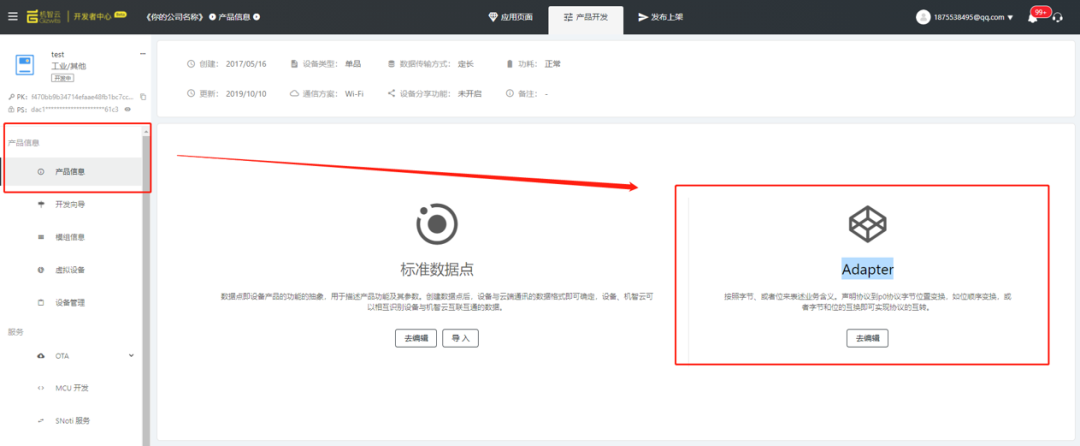

机智云新版开发者中心中的Adapter可以将modbus协议转换为机智云协议。

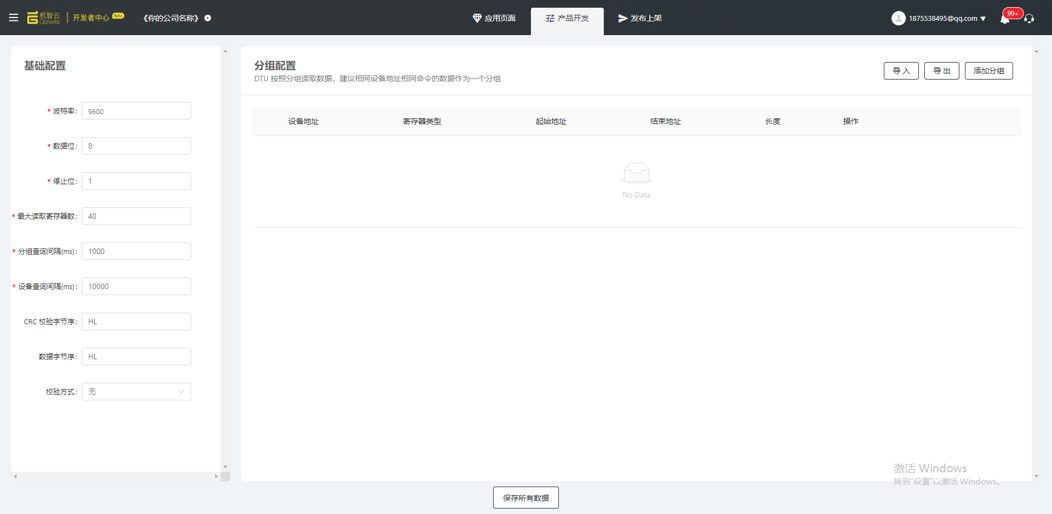

配置Adapter首先要配置一些基础的参数，例如波特率，数据位，停止位。其他都可以使用默认的参数，若需要频繁读取设备数据，可以调整设备查询间隔，来实现数据高实时性的需求。

调试设备时查询间隔可设置为1000ms，方便查看数据，在调试完毕后查询间隔设置建议大于300000ms，避免消耗过多流量以及造成数据堵塞。

点击右上角的添加分组。

寄存器类型说明：

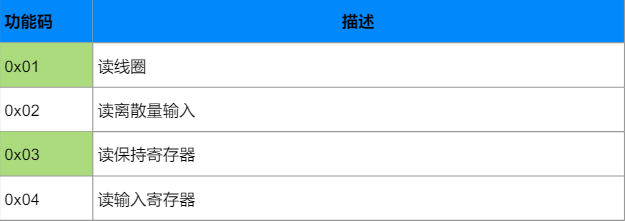

功能码对应寄存器：

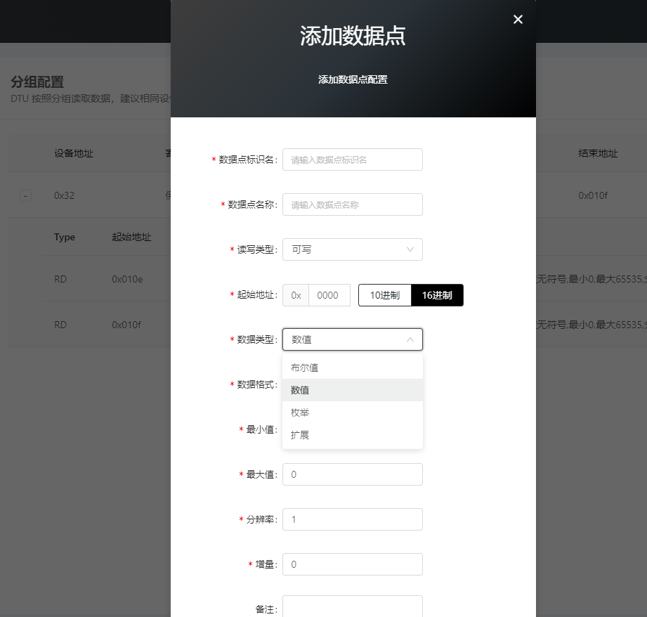

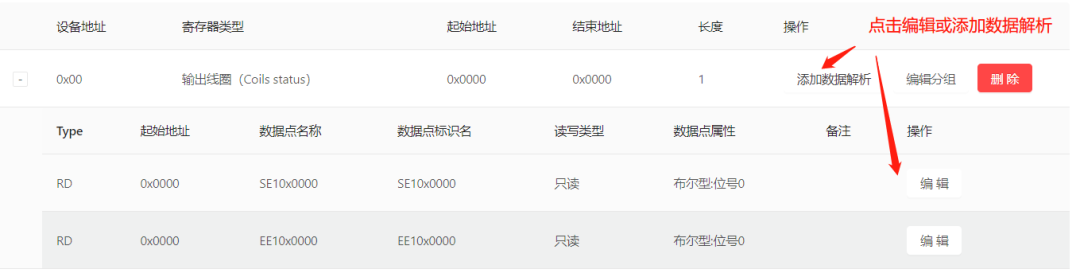

添加完分组之后，需要添加数据点，数据点代表着你这个设备的功能，需要添加的内容就是这个功能的标志名、名称、读写类型、起始地址（寄存器地址）、数据类型。

数据点标志名：一般用于与云端或者APP传输中使用的一个参数；数据点名称：用于APP显示该功能的时候，显示的名称，用于区分功能；起始地址：为该功能的寄存器地址；数据类型：一般根据设备的协议而定。

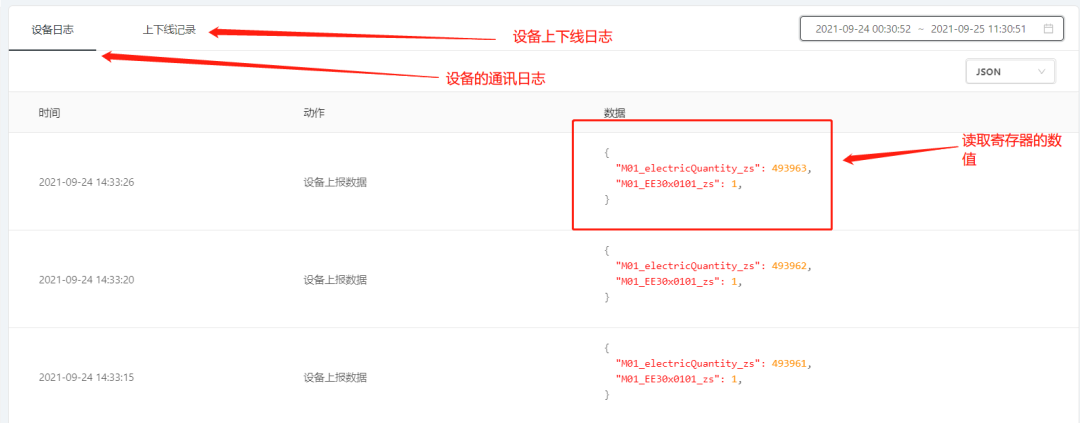

查看设备上报数据

Modbus 电表接入实例

1） 将GC511的485A跟485B连接到设备上，查看设备Modbus通讯协议

电表Modbus协议：

从该电表Modbus协议可得知：A相电压的起始地址：0x100数据格式为：32位整数读写方式：只读寄存器类型：03/04，即保持寄存器设备地址：询问设备厂商后得知默认地址为1，通常设备地址可在设备端进行设置

2） 在Adapter中添加分组

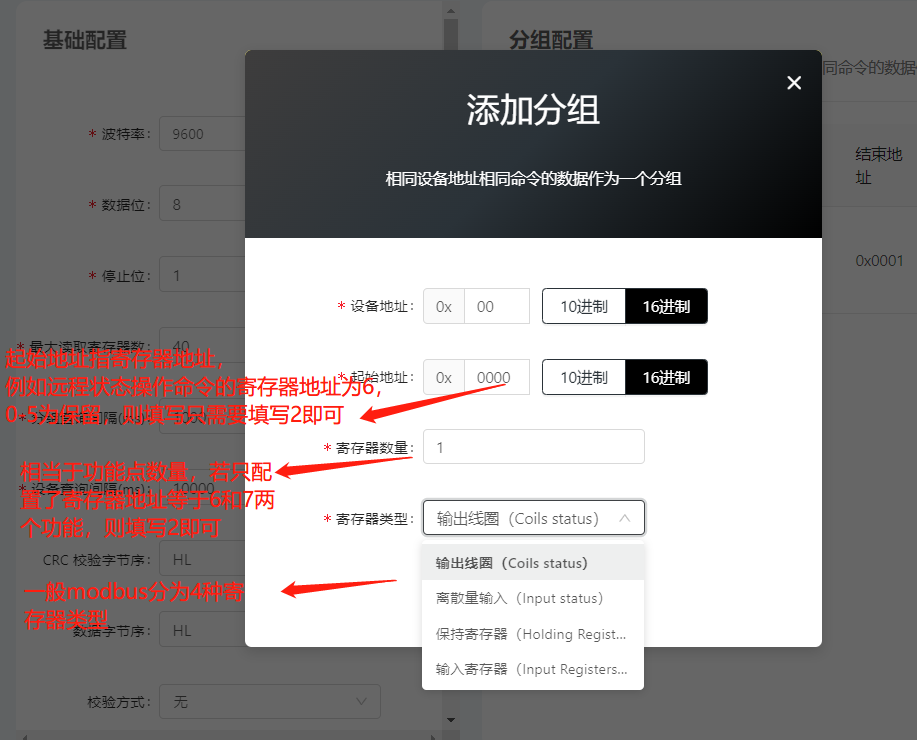

Adapter按照分组读取数据，建议相同设备地址相同命令的数据作为一个分组。在上文我们已得知该电表的配置内容，在添加分组中对应填写，寄存器数量由读取寄存器地址数量决定，下文有示例说明。

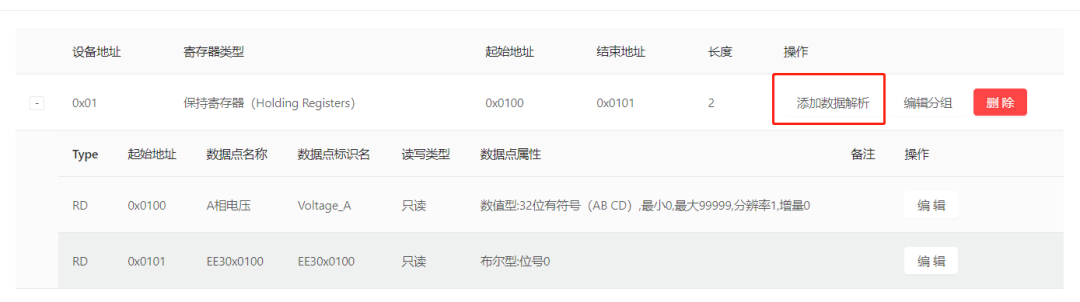

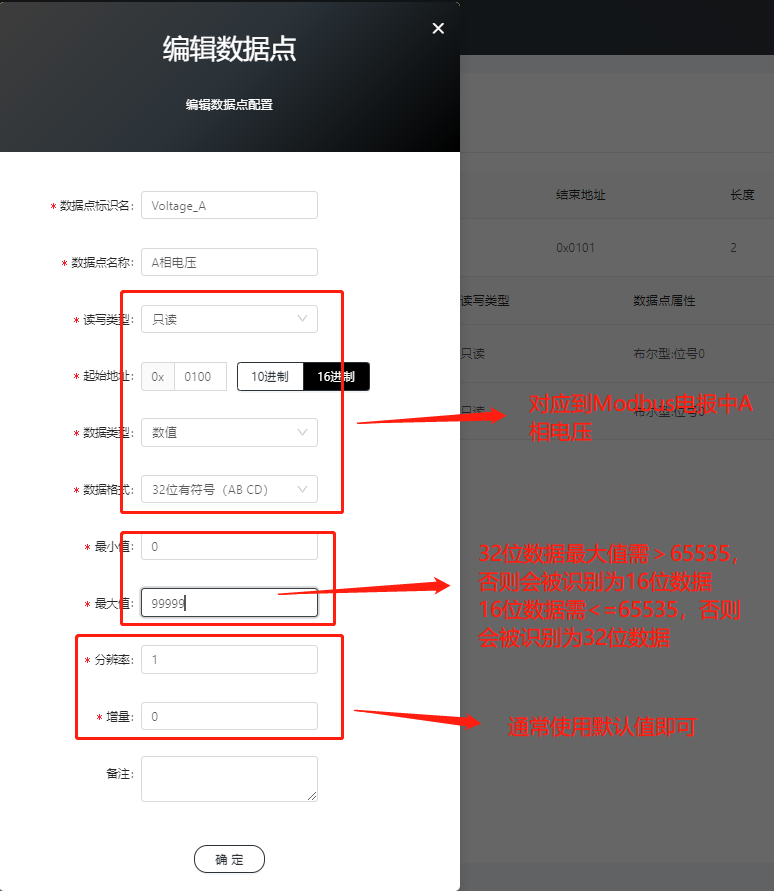

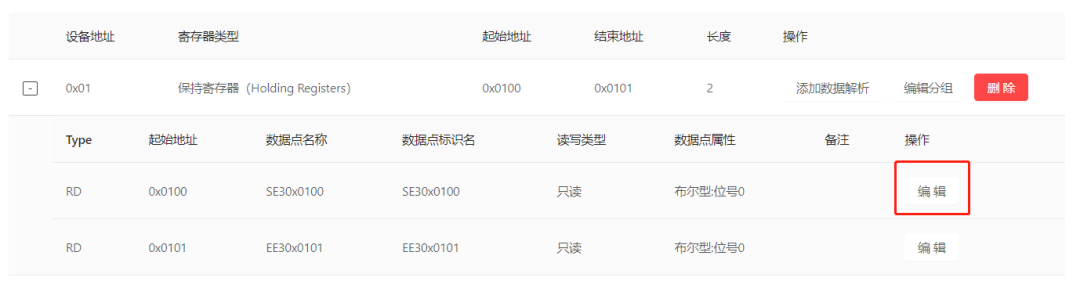

添加后需要对分组中的数据进行编辑，修改对应的数据类型、读写类型、数据格式等信息，长度=0101-0100+1=2。

3） 添加多个数据点

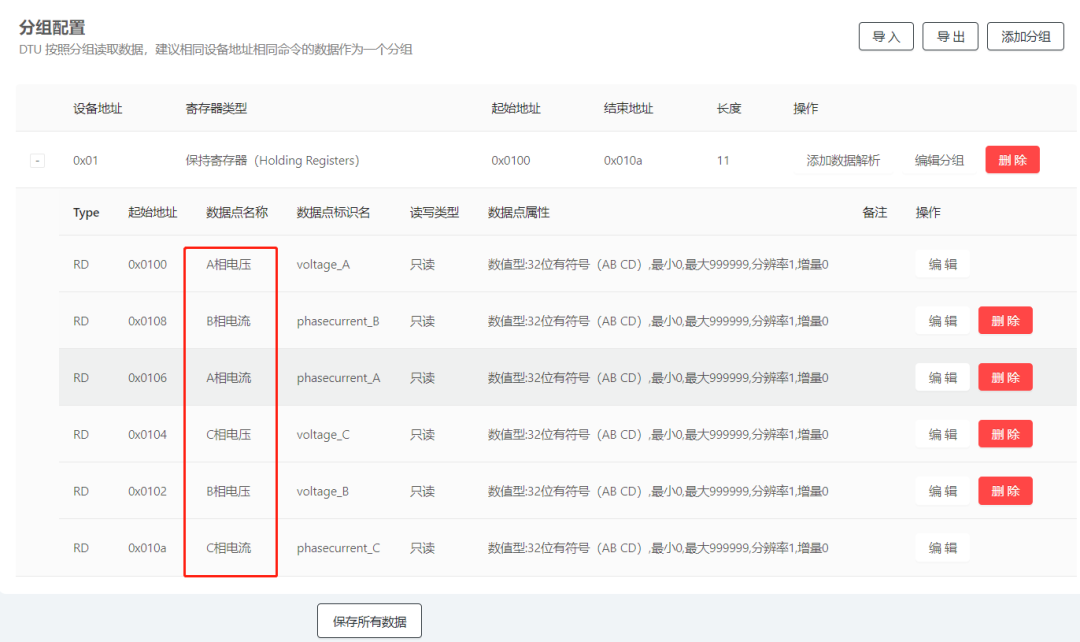

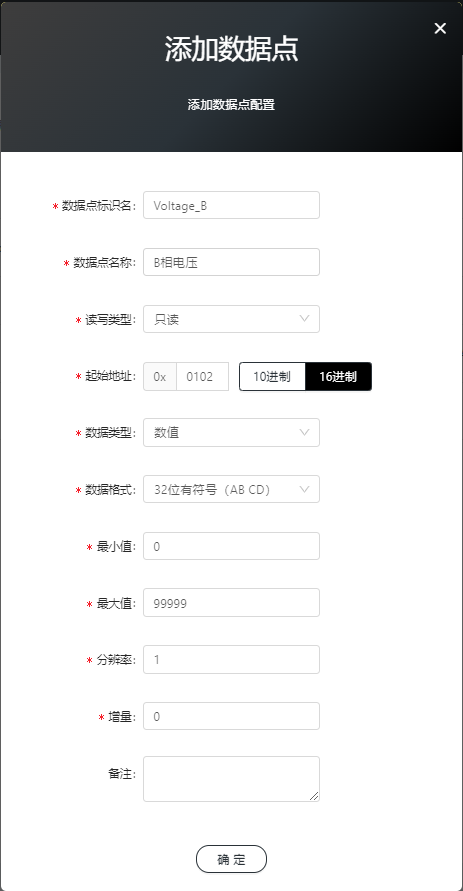

如果需要读取多条数据，需要在分组中添加数据解析，这里以添加B相电压为例。

填写方法与上文A相电压一致，注意起始地址不要填错，填写完成后点击确定。

添加数据解析必须要注意起始地址的填写：

以此类推，完成更多数据的配置

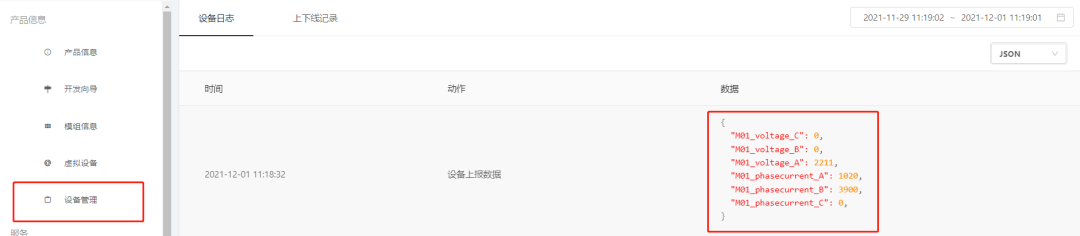

设置完成后点击下方保存，对GC511重新上电，在设备管理中可以看到设备上报的数据。

3.

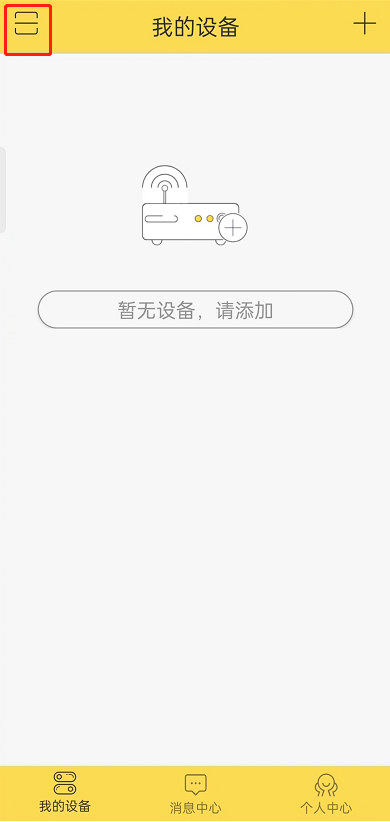

机智云 IOE DEMO APP 绑定 DTU 设备

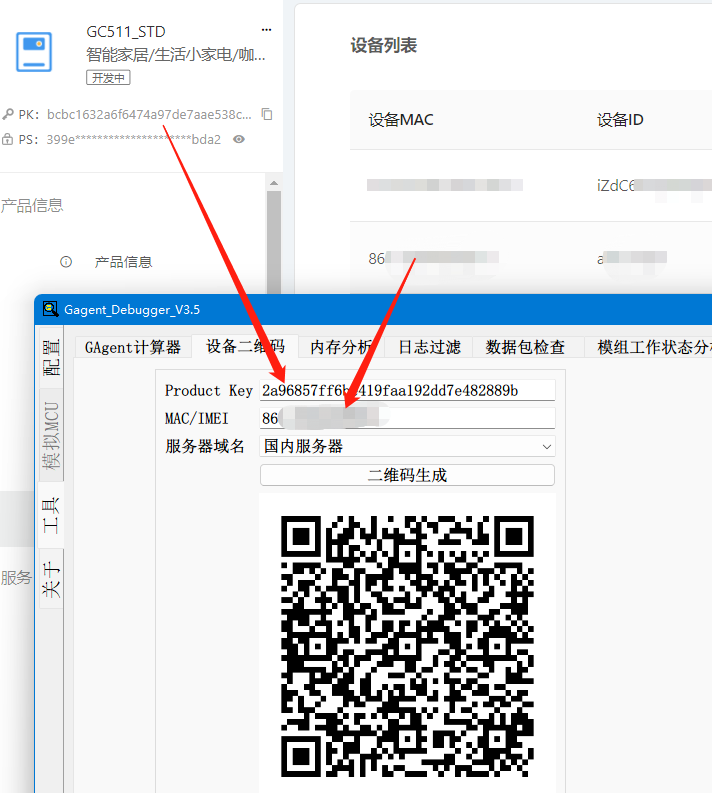

1） 可以使用机智云APP扫描二维码的方式绑定 GC511 DTU，使用机智云串口助手的小工具生成设备绑定二维码

串口助手下载地址：

https://download.gizwits.com/zh-cn/p/98/119

2） 生成设备绑定二维码后，可下载机智云IOE DEMO APP扫码绑定设备

APP下载地址：

https://download.gizwits.com/zh-cn/p/98/99

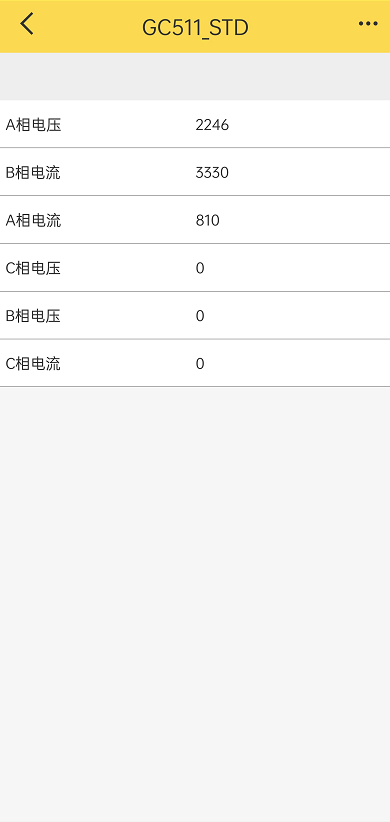

绑定设备后可以看到设备上报的信息

4.

常见问题解答问

设备连接服务器、上报数据失败

答

有可能是网络或者信号问题，或者SIM卡费用不足（赠送的SIM卡为3个月免费，30M/月），可以尝试更换SIM使用

问

机智云GC511 DTU 如何对接多个设备

答

Modbus协议支持一主多从，即一个主机设备可轮询多个从机设备，不同型号的设备需要设置不同的设备地址

问

设备没有数据上传，但状态为在线

答

可能是设备查询间隔频率过快造成通信堵塞，建议调试完成后，将间隔设置大于300000ms　
