利用串口传输数据时，近距离传输还好，远距离传输由于线路长度影响，可能会使信号在传输过程中出现不可预知的错误，为了达到通信的稳定性，在远距离通信时一般要引入一种校验方式来去除干扰。

这里主要介绍几种常见的校验方式，也是我们串口通讯板子上需要添加的几种校验方式。

即奇校验ODD，偶校验EVEN，累加和校验，CRC循环码冗余码校验

方便简单的奇偶校验

奇偶校验需要一位校验位，即使用串口通信的方式2或方式3（8位数据位+1位校验位）。

奇校验（odd parity）：让传输的数据（包含校验位）中1的个数为奇数。

即：如果传输字节中1的个数是偶数，则校验位为“1”，奇数相反。

以发送字符：10101010为例

偶校验（even parity）：让传输的数据（包含校验位）中1的个数为偶数。

即：如果传输字节中1的个数是偶数，则校验位为“0”，奇数相反。

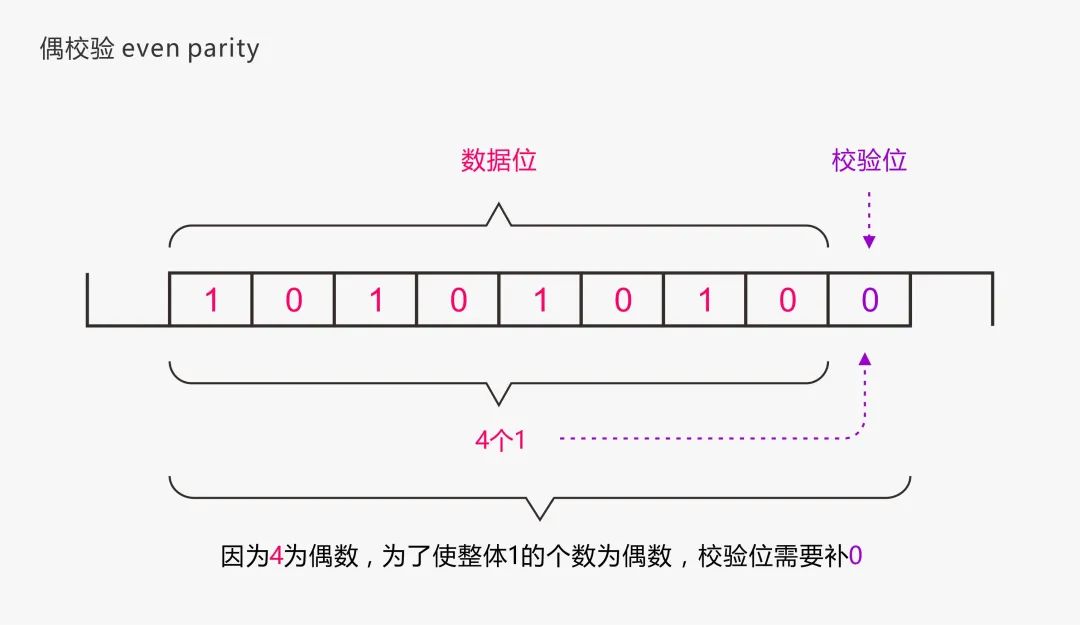

还是以发送字符：10101010为例

数据和校验位发送给接受方后，接收方再次对数据中1的个数进行计算，如果为奇数则校验通过，表示此次传输过程未发生错误。如果不是奇数，则表示有错误发生，此时接收方可以向发送方发送请求，要求重新发送一遍数据。

优缺点：

奇偶校验的检错率只有50%，因为只有奇数个数据位发生变化能检测到，如果偶数个数据位发生变化则无能为力了╮(╯﹏╰）╭

奇偶校验每传输一个字节都需要加一位校验位，对传输效率影响很大。

奇偶校验只能发现错误，但不能纠正错误，也就是说它只能告诉你出错了，但不能告诉你怎么出错了，一旦发现错误，只好重发。

虽然奇偶校验有很多缺点，但因为其使用起来十分简单，故目前仍被广泛使用。

应用：

如何用编程确定一个字节中“1”个数的奇偶性？我们可以利用二进制数相加的特点：

0+0=0、1+0=1、1+1=0

可以看出，如果我们将一个字节的所有位相加

有奇数个“1”的字节的和为1

有偶数个“1”的字节的和为0

由此即可通过编程完成判断。实际应用中，实现方法很多，但这是相对简单的一种，这里不再赘述。

累加和校验

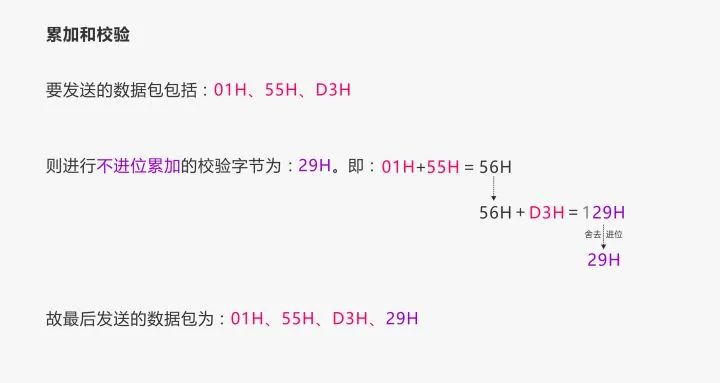

所谓的累加和校验有很多种，最常见的一种是在每次通信数据包最后都加一个字节的校验数据，这个校验字节里的数据是通信数据包里所有数据的不进位累加和。例如：

接收方接收到数据后同样对一个数据包的数据进行不进位累加和计算，如果累加出的结果与校验位相同的话就认为传输的数据没有错误。

优缺点：

实现起来方便简单，被广泛运用。

检错率一般，例如一个字节多1，一个字节少1，则会出现误判。

和奇偶校验一样，只能发现错误，但不能纠正错误。

另外，累加和校验的数据传输格式可以表示为：通讯数据+校验数据。这与我们之后要说的CRC循环冗余码校验是相同的。
