慧能泰推出超低功耗USB Type-C端口控制器HUSB320，简

目前，USBType-C接口已渐渐成为手机和笔记本电脑等移动设备、便携式设备、物联网设备、智能家居、通信和安防设备、汽车和医疗等领域电子产品的标配。如何在不重新设计这些电子设备系统的前提下，低成本实现USB Type-C接口呢？只需要一个USB Type-C端口控制器即可。

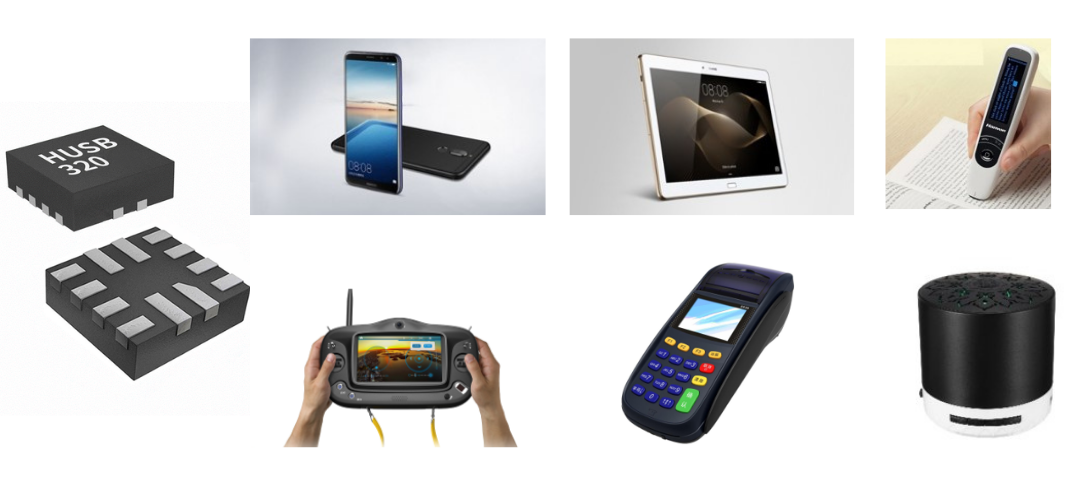

HUSB320的应用

慧能泰新推出的HUSB320，是一款USB Type-C端口控制器，也叫CC Logic，支持最新的USB Type-C 2.1规范。它集成了CC逻辑检测，其CC逻辑块通过监视CC1和CC2引脚上的电平变化，以确定何时连接了USB端口，电缆的方向以及检测到的角色。HUSB320 可由用户自由配置为 Source、Sink 或 DRP，用于带单节电池和OTG功能的便携式设备，以及手机、电脑和USB外设的主机、设备或双角色端口应用中。

HUSB320典型应用框图

HUSB320产品特性：

全自主 USB Type-C 端口控制器

支持USB Type-C 2.1规范

支持Source、Sink 或 DRP模式

VDD工作范围：2.9V-5.5V

宽IO电压支持：1.2V/1.8V/3.3V

低功耗运行：IDD<20μA

I2C或 GPIO 控制

支持死电池

28V VBUS引脚耐压和CC引脚耐压

8kV HBM ESD

工作温度范围：-40°C - 125°C

12-Pin QFN 1.6 mm X 1.6 mm封装形式

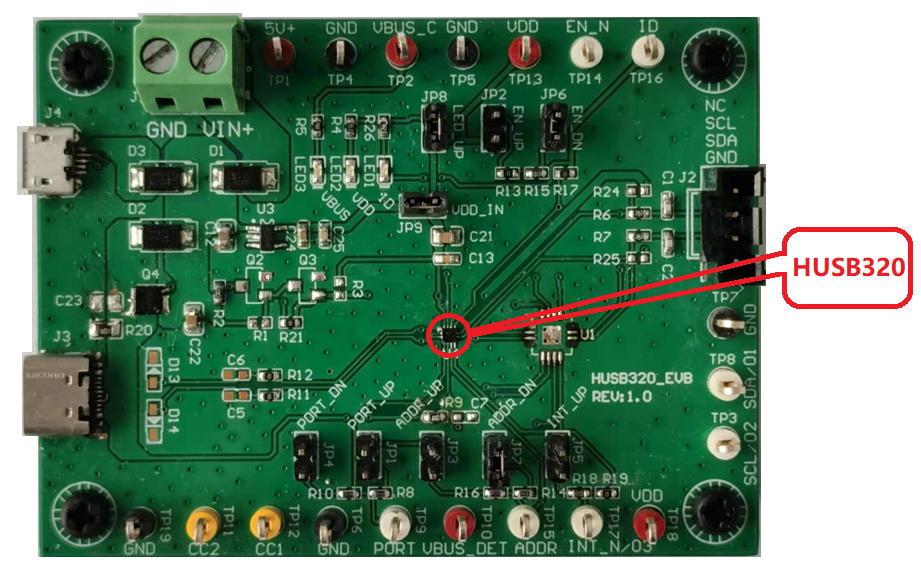

HUSB320评估板

HUSB320 可以运行在I2C模式和 GPIO 模式两种模式， 在I2C模式下，I2C主机可以访问 HUSB320 以配置设置或回读状态。在 GPIO 模式下，配置通过引脚实现，检测结果显示在这些引脚上。HUSB320 的超低工作电流有助于系统降低总功耗，适合电池应用。

HUSB320在GPIO 模式下的典型应用图

另外，通过外围电路为HUSB320增加VCONN电源，redriver获得供电后放大信号，即可适配USB3.1以上的高速线缆，可替代TUSB321与TUSB322，适用于主机、设备、双角色端口应用、移动电话、平板电脑和笔记本电脑以及USB外设等。

HUSB320外接VCONN电源电路图

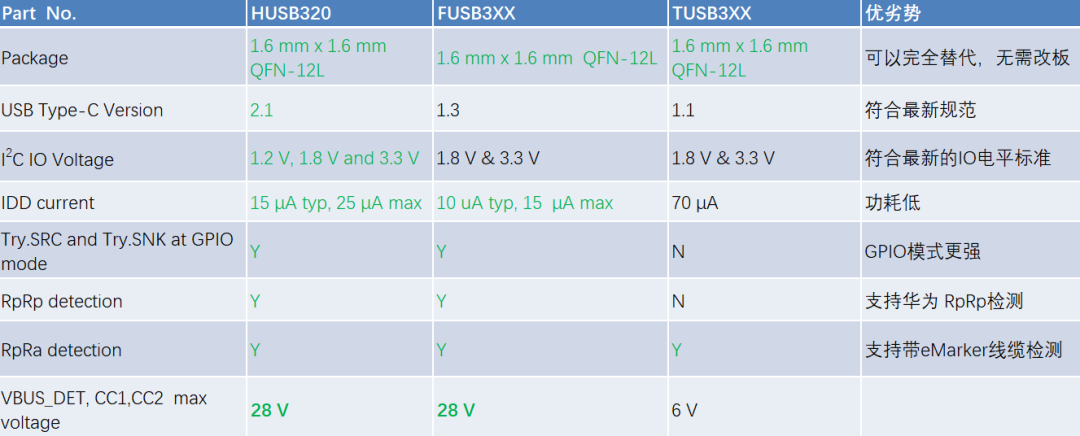

将HUSB320与市面上同类型产品（FUSB303B、TUSB320等）做对比，其具有高耐压、低功耗、满足最新USB Type-C 2.1规范、符合最新的IO电平标准等优势。它采用1.6 mm x 1.6 mm QFN-12L封装，可替代其他同类型产品。
