三款过CE/FCC/SRCC认证的USB接口双频WIFI模块

随着智能化产品的不断深化，一些要求比较高的产品，也希望触及便捷的网络应用WIFI化，但是自身产品有严格的质量标准体系，对集成时选用的WIFI模块希望有认证需求，下面来分享三款已过CE/FCC/SRCC认证的USB接口WIFI模块，希望对于行业应用客户选型和硬件设计参考会带来帮助！
三款模块的共性：
通信接口：USB2.0;
集成方式：贴片或插件;
板材工艺：采用4层布线，FR4材料，沉金工艺；
工作模式：STA或者Soft AP;
操作系统：Windows/Linux/Android;

主要区别在集成方式、尺寸大小、供电范围、通信标准、工作频段、最大速率和天线连接方式！
如果在最初的设计，充分做好硬件的全盘考虑，是可以做到三款模块的硬件兼容设计，这样的话，可以根据实际的应用场景来灵活选择对应所需要的那款模块，这也是一种综合的高效设计方式，也是选择模块集成的优势所在！在考虑硬件兼容的情况下。以不变的底板设计，来适应万变的客户需求，而不用根据不同客户需求，重复做对应的底板设计！下面是简单罗列三款USB接口WIFI模块的特点，具体的有对应规格书和驱动资料！一般根据提供的成熟的驱动包源文件，编译加载成功就可以实现功能

1： 2.4G单频单通道USB接口WIFI模块，封装尺寸脚位定义如下：

集成方式：LGA8/DIP6/DIP4;
尺寸大小：30*13*1.8mm;
供电电压：DC3V3或5V(可选) ±0.2V;
工作频段：ISM2.4G(24000～24835MHz);
符合标准：IEEE 802.11b/g/n;
最大速率：150Mbps(1T1R方式);
天线方式：IPEX外接或PCB板载;

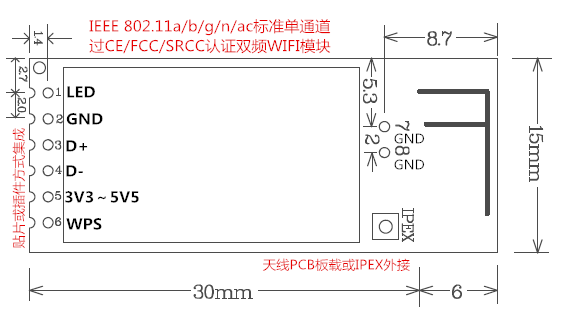

2：11ac标准双频单通道USB接口WIFI模块，封装尺寸脚位定义如下：

封装：LGA6/DIP6/DIP4;
尺寸长宽：30*15*1.8mm;
供电电压：DC3V3～5V(宽范围) ±0.2V;
工作频段：ISM2.4G(2.412～2.484GHz)&ISM5.8G(5.150～5.825GHz);
符合标准：IEEE 802.11a/b/g/n/ac;
最大速率：433Mbps(1T1R方式);
天线方式：IPEX外接或PCB板载;

3：11ac标准双频双通道USB接口WIFI模块，封装尺寸脚位定义如下：

封装：LGA12/DIP6/DIP4;
尺寸长宽：29*17*1.8mm;
供电电压：DC3V3～5V5(宽范围) ±0.2V;
工作频段：ISM2.4G(2.412～2.484GHz)&ISM5.8G(5.150～5.825GHz);
符合标准：IEEE 802.11a/b/g/n/ac;
最大速率：867Mbps(2T2R方式);
天线方式：IPEX外接或ANT脚外延;

以上观点由纳拓科技2021年12月分享，请勿随意编辑、剪切转用！
