ICMP重定向抓包分析 什么情况下路由器要向源发送

ICMP重定向报文是ICMP控制报文中的一种。在特定的情况下，当路由器检测到一台机器使用非优化路由的时候，它会向该主机发送一个ICMP重定向报文，请求主机改变路由。路由器也会把初始数据包向它的目的地转发。

ICMP重定向抓包分析

ICMP-Wiresharek抓包-PC端抓包

1.主机A发送ARPbroadcast报文，判断目标地址非本端网络，广播寻找网关；

2.主机A收到ARP报文关于网关的MAC地址；

3.主机A发送ICMP目的IP地址为服务器A，目的MAC为RTB网关MAC地址；

4.RTB网关路由器，查看路由表后，发现是通过RTA可达，发送ARP广播，查看同网段的RTA的目的MAC地址；

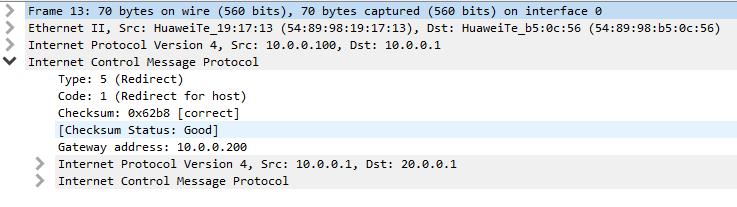

5.RTB网关路由器发送ICMPRedirect报文，告知主机A，你的ICMP报文发送到网关RTA10.0.0.200，MAC地址

6.主机A发送ICMP报文，目标IP为ServerIP，目标MAC为RTA的MAC地址。

需要路由器向源发送ICMP重定向的情况是：

1）源将数据报发送给路由器的入端口（R3-》R1）和路由器发送数据报的出端口（R1-》R2）必须相等

2）数据报的源IP和自己转发时的下一跳IP地址是同网段的（R3，R1）
