不同协议的PLC如何实现直接数据通信

1.应用挑战

随着大数据、通信网络等信息技术的发展，信息交换技术已经广泛应用于工厂、企业，因此，需要建立包括从工业现场设备层到控制层、管理层等各个层次的综合自动化网络平台。

虽然以太网在工业控制领域管理层和控制层等中上层网络通信中，而实际现场层的网络复杂，PLC种类繁多，因不同品牌的PLC之间的通信协议不同，而无法实现直接通信，造成上位机或PLC集中监控或采集数据困难。

2.目标

为了解决现场的工控网络协议多、接口复杂等问题，通过使用倍加福Device Master网关模块进行数据链接，解决不同通讯协议的PLC之间的数据交互。

3.解决方案

由于大量的PLC控制器与网络都需要相互通信，因此需要一个中间设备。倍加福串行网关（DeviceMasters）就适用于这类应用，串行到以太网转换器和工业网关的产品系列，将来自现场设备的串行和以太网数据转换为 TCP/IP 和工业以太网协议，例如 EtherNet/IP，PROFINET, MODBUS TCP，EtherNet/IP to MODBUS TCP，PROFINET to MODBUS TCP。

同时，通过基于Web的配置、示例程序和基于 Windows 的管理应用PortVison，串行网关可提供即插即用的工业连接，实现不同品牌PLC协议之间的转换，从物理层、数据链路层到应用层提供全面的数据转换方案，使企业最终的应用层有单一的网络协议，便于企业的数据互通，降低应用成本，以实现远程集中式自动数据采集，为数字化升级打下坚实基础。

通过串行网关DeviceMaster网关实现不同协议PLC数据交互通信

4.案例演示

我们以西门子PLC （支持PROFINET协议）

与台达AS228T PLC （支持MODBUS TCP协议）为例，

分步详解如何进行参数设置，

如何通过倍加福DeviceMaster网关，

实现两者间数据通信

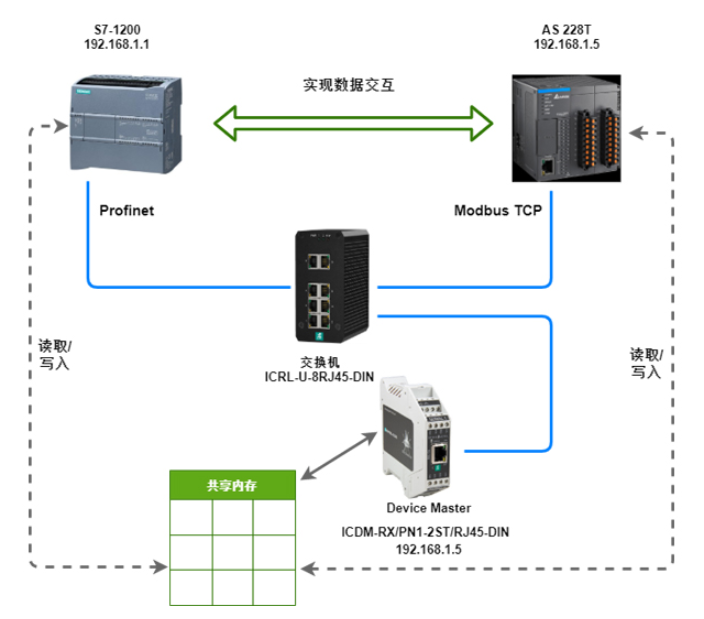

网络拓扑结构图

设备之间的网络连接情况：

●IP设定

要求：所有的设备必须在同一网段，例如：192.168.1.xxx

① 西门子 S7-1200 PLC（IP：192.168.1.1）

② 台达 AS228T PLC （IP：192.168.1.5）

③ 倍加福 网关型号ICDM-RX/PN1-2ST/RJ45-DIN（IP：192.168.1.248）

●连接方式：

① 西门子 S7-1200与ICDM-RX/PN1组成 PROFINET网络

② 台达AS228T与 ICDM-RX/PN1组成MODBUS TCP网络

5.分步详解 便捷配置

设置倍加福 Device Master 模块

通过WEB页面，设置Device Master 模块TCP接口：

1.1 在浏览器中登录192.168.1.248地址，进入ICDM-PN1模块Web配置页面。

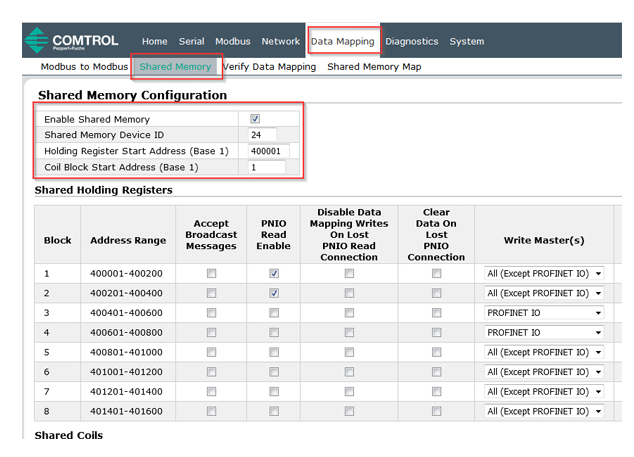

1.2 选择“Data Mapping” >> “Shared Memory”，配置相关参数

① “Enabled Shared Memory”（允许）, 选择 “ yes”

② “Shared Memory Device ID”（共享内存ID）, 填写共享内存ID，依据实际设定1-255，Modbus网络中ID必须唯一（例：ID24）

③ "Holding Register Start Address (Base 1)"（保持寄存器起始地址Base1）依据实际设定，取值范围为400001~ 463935 （以400001为例）

④ “Coil Block Start Address (Base 1)”（线圈寄存器起始地址Base1）写入范围1-64255 （以1为例）

⑤ 设定完成后点击“SAVE”保存

第二步：西门子PLC建立PROFINET通信

2.1: TIA中组态ICDM-PN1模块

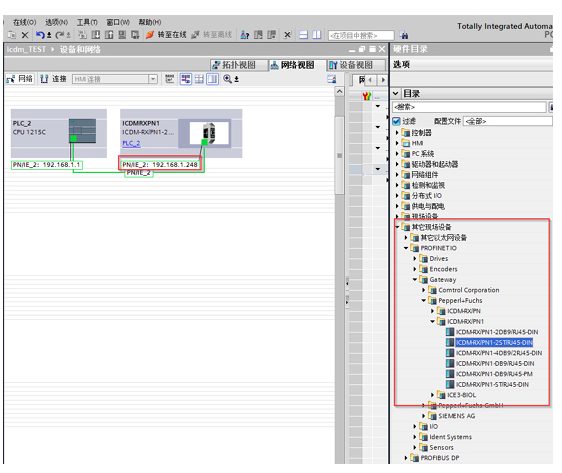

●将ICDM-PN1模块添加到网络视图中，并修改IP为：192.168.1.248：

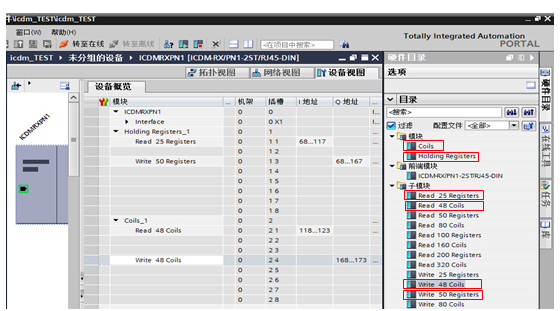

2.2: 配置ICDM-RX/PN1-2ST/RJ45-DIN设备数据映射区

●添加PLC侧保持寄存器、线圈数据区

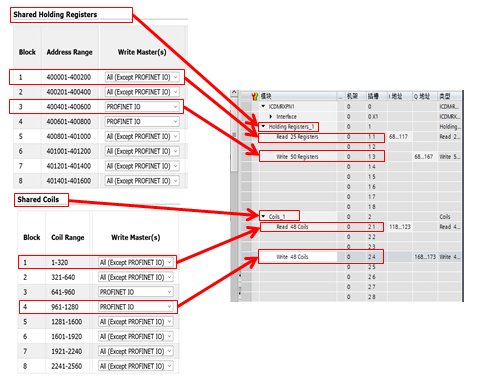

●PLC数据映射区与ICDM-PN1模块共享数据区对应关系

至此，完成西门子PLC侧数据映射区的建立。

第三步：AS228T PLC建立 MODBUS TCP通信

3.1 在HSCONFIG软件中新建Modbus TCP通信

3.2 填写ICDM-PN1模块中共享内存的ID号、IP地址并且选择装置类型为“Standard Modbus Device”

3.3 设定读取、写入的数据区映射区

3.4 设定完成后点击下载

3.5: 在ISPSoft软件中新建监控表

3.6 在监控表中添加监控数据（按照在HSCONFIG软件中建立的数据区域范围添加）至此，AS228T PLC与ICDM-PN1模块建立Modbus TCP通信完成。

第四步：通信测试

测试方法：

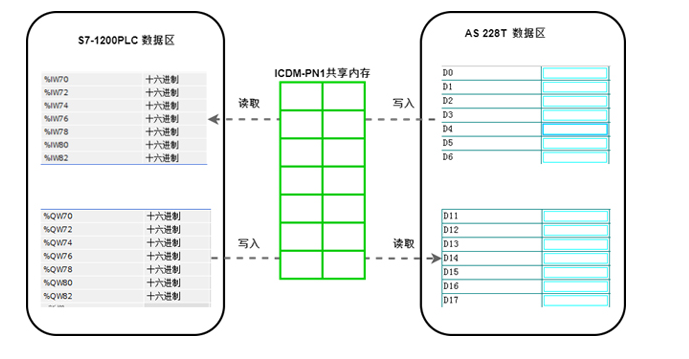

●在AS228T中使用产生随机数指令，将产生的随机数发送给S7-1200PLC数据区，同时S7-1200PLC将收到的随机数，再发送给AS228T的数据区中。

注：随机数更新时间：设定1s更新一次

（更新时间为测试时间，目的是能容易的看清楚数据更新的状态，不代表模块本身，以及通信时间）

完成配置，实现数据通信
