ENC28J60以太网模块与Arduino的连接方案介绍

在本篇文章中，我们将学习如何将ENC28J60以太网模块与Arduino Web服务器进行连接，以在LAN局域网或无线网络中的计算机与Arduino之间建立通信。我们将ENC28J60以太网控制器与Arduino连接，以便我们的Arduino成为该网络的成员之一。一旦完成，arduino可以控制该网络中的事物，或者arduino可以由该网络的其他设备控制。 ENC28J60以太网模块与Arduino的连接将进一步为我们提供在Arduino上自由使用互联网。

ENC28J60以太网模块简介

ENC28J60以太网模块使用Microchip ENC28J60独立式以太网控制器IC，具有许多功能，可满足大多数网络协议要求。该板通过标准SPI接口直接连接到大多数微控制器，传输速度高达20MHz。

该以太网网模块是向基于微控制器的产品和项目添加LAN连接的最简单方法。

1.使用此模块为您的产品启用以太网接口。它可与任何工作于3. 3V或5V的微控制器一起使用。

2.该模块工作在3.3V电压下，并与5V接口兼容。

3.使用SPI进程与其他连接。

4.托管Web服务器，对模块执行ping操作或通过Internet将其添加到家庭自动化中。

5.该模块的核心是Microchip的ENC28J60以太网控制器。

6.使用集成磁性装置的RJ45网口可以减小电路板的尺寸。

框图和连接方式：

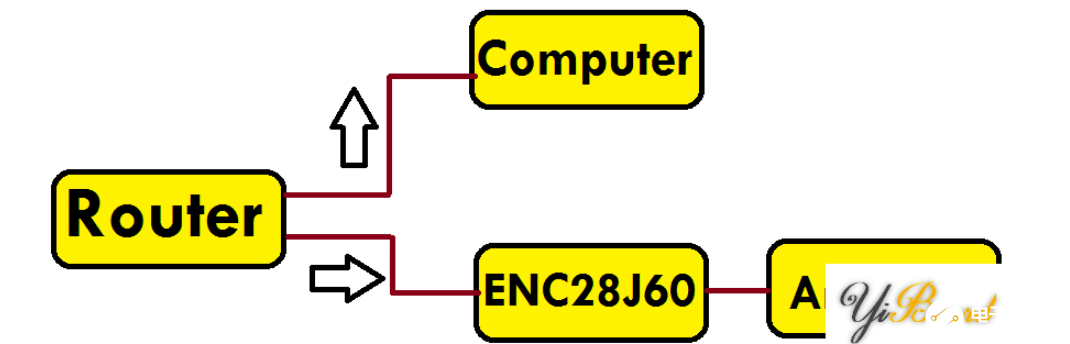

以下是一个简单的框图，介绍了Arduino和ENC28J60模块如何与路由器和计算机连接。

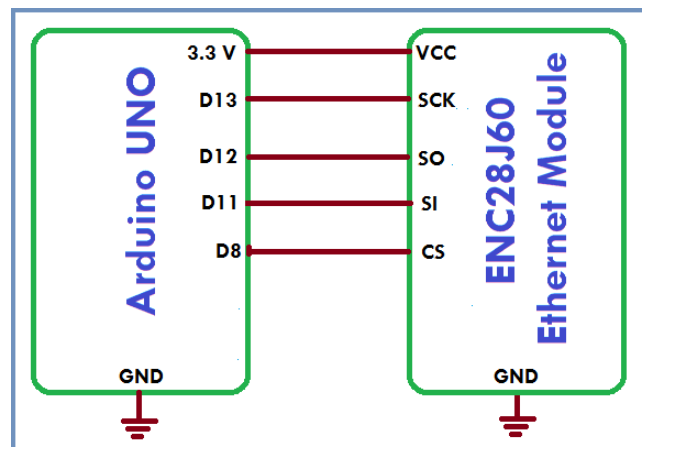

路由器应与LAN连接，并应具有多个输入输出端口。从路由器将一根以太网电缆连接到计算机系统，将另一根以太网电缆连接到ENC28J60模块。同样，ENC28J60模块连接到Arduino。 Arduino和ENC28J60之间的连接如下。

如何将ENC28J60以太网模块与Arduino Web服务器连接：

1.从此处下载ENC28J60库：ENC28J60库

2.将库文件添加到您的Arduino IDE库中：

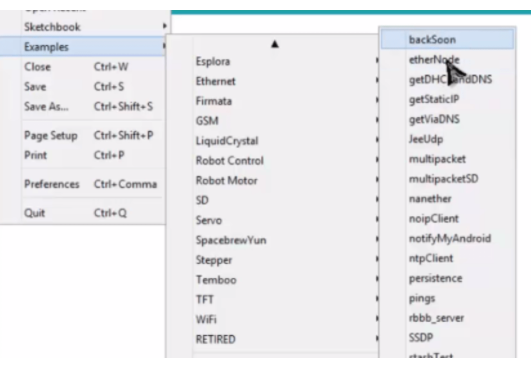

3.添加完成后，打开示例，然后从 Master Library中选择以下示例：

4.编译代码，然后将代码上传到Arduino UNO开发板：

5.打开串口监视器并复制IP地址：

6. 打开网络浏览器并粘贴IP地址，然后按下Enter：

Arduino连接ENC28J60以太网模块的示例代码：

#include

#define STATIC 0 // set to 1 to disable DHCP (adjust myip/gwip values below)

#if STATIC

// ethernet interface ip address

static byte myip[] = { 192,168,1,200 };

// gateway ip address

static byte gwip[] = { 192,168,1,1 };

#endif

// ethernet mac address - must be unique on your network

static byte mymac[] = { 0x74,0x69,0x69,0x2D,0x30,0x31 };

byte Ethernet::buffer[500]; // tcp/ip send and receive buffer

const char page[] PROGMEM =

"HTTP/1.0 503 Service Unavailable "

"Content-Type: text/html "

"Retry-After: 600 "

" "

""

""

""

"

This service is currently unavailable

"

"

"

""

""

;

void setup(){

Serial.begin(57600);

Serial.println(" [backSoon]");

if (ether.begin(sizeof Ethernet::buffer, mymac) == 0)

Serial.println( "Failed to access Ethernet controller");

#if STATIC

ether.staticSetup(myip, gwip);

#else

if (!ether.dhcpSetup())

Serial.println("DHCP failed");

#endif

ether.printIp("IP: ", ether.myip);

ether.printIp("GW: ", ether.gwip);

ether.printIp("DNS: ", ether.dnsip);

}

void loop(){

// wait for an incoming TCP packet, but ignore its contents

if (ether.packetLoop(ether.packetReceive())) {

memcpy_P(ether.tcpOffset(), page, sizeof page);

ether.httpServerReply(sizeof page - 1);

}

}
