如何使用前馈补偿网络解决相关性

本应用笔记介绍了MLX10803的Buck拓扑中平均LED电流的依赖性。由于它被设计为以低于150 kHz的开关频率工作，因此本文档将介绍如何使用前馈补偿网络解决相关性。

理论：切换延迟

由于内部传播延迟而导致的延迟

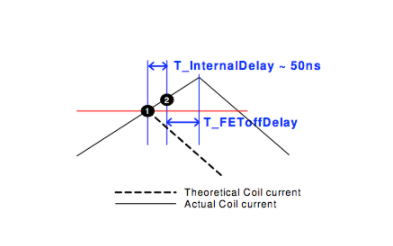

在上面的图片（图1）中，线圈电流的IREF / VREF引脚上定义的阈值达到了1。但是，MLX10803在检测到电流之间的内部延迟时间为T_InternalDelay（〜50 ns）。 RSense的阈值（为1），DRVOUT上的FET的实际开关为2。

备注：此延迟与去抖动时间（Tdeb〜30 ns）无关。Tdeb旨在消除由于RSense引脚上的振铃而引起的任何问题。

由于驱动器FET的下降斜率而导致的延迟

关断FET所需的时间会产生一个额外的延迟：T_FEToff_delay

例如：

当使用EVB10803_1降压评估板（其中SOT223 BSP318s以R2 = 100Ω驱动）时，FET的关闭延迟约为30 ns。

相比之下，SOT23 PMV213SN具有较小的栅极电容，再加上100Ω的驱动电阻会增加〜120 ns的延迟（见图2）。

由于开关延迟，ILED的电源依赖性

LED平均电流的误差取决于电源。

[tex]我_ {error} = frac {V_ {sup} -V_ {LED}} {L}乘以T_ {totalhspace {1mm} offhspace {1mm} delay} [/ tex]

和：

[tex] T_ {totalhspace {1mm} offhspace {1mm} delay} = T_ {内部
延迟} + T_ {FEToffDelay} [/ tex]

评论：

FET的下降沿通常是主要因素。减小T_FETToffDelay将增加FM无线电频带中的EMC噪声。可以通过在FET的源极路径中添加铁氧体磁珠来改善FM无线电频带中的这种噪声。

增加电感值L也会降低Ierror。

通过在Rsense（R7）上的电压之上加上与电源有关的电压，可以实现补偿。当电源电压上升时，这会增加RSENSE输入引脚上的电压。当电源电压升高时，这会降低峰值电流阈值，从而稳定了LED电流。

实际实现是通过添加2个电阻R1和R6完成的。这将产生一个补偿电流，其近似值为：

[tex] I_ {VCMP} =-[frac {R_ {6} /（R_ {6} + R_ {1}）乘以V_ {S}} {R_ {7}}] [/ tex]

电流补偿斜率由–R6 /（R6 + R1）确定，可用于补偿由于非零关闭延迟而导致的ILED上升。需要进行一些实验才能找到正确的值。

下面的应用原理图以及下面的补偿网络已将供电依赖性降低到±1％以下。
* R1 =引脚8和引脚5之间的47kΩMLX10803
* R6 = R3和引脚5之间的电阻200ΩMLX10803
