一文解析PCIe和光学应用解决方案

2007年，PCI SIG发布了一个外部电缆规范，使PCI Express系统能够以2.5 Gb / s（第1代）和5Gb / s（第2代）进行互连，从而方便了对PCIe扩展和扩展的访问。铜缆解决方案在市场上出现了各种宽度的通道，以提供连接性，但是链路距离受到限制，并且随着通道数的增加，体积和重量也越来越大。这些铜缆布线解决方案能够满足Gen1和Gen2新兴的外部扩展应用程序的基本需求。随着最近采用PCIe的Gen3规范，铜互连越来越难以满足8Gb / s互连的价格，性能和尺寸/重量要求。

光纤技术为高通道数PCIe Gen3互连提供了替代解决方案，具有增加的链接距离，更小的尺寸/重量，更高的性能和更具竞争力的价格的价值主张。PCIe IC解决方案的行业领导者PLX Technology和并行光纤产品的行业领导者Avago Technologies最近合作进行了一次演示，展示了第一条PCI Express Gen3端到端光纤链路，可提供完整的64Gbps（128Gbps） PCIe应用程序的双向性能）。

本应用笔记描述了所使用的组件，演示配置以及光纤链路功能的基本概述。最近，该公司与一个演示合作，展示了第一个PCI Express Gen3端到端光纤链路，可为PCIe应用提供完整的64Gbps（128Gbps双向）性能。本应用笔记描述了所使用的组件，演示配置以及光纤链路功能的基本概述。最近，该公司与一个演示合作，展示了第一个PCI Express Gen3端到端光纤链路，可为PCIe应用提供完整的64Gbps（双向128Gbps）性能。本应用笔记描述了所使用的组件，演示配置以及光纤链路功能的基本概述。

PCIe和光学应用

PCI Express（PCIe）总线用作高速串行IO，旨在提供外围设备（图形卡，内存/磁盘驱动器，外部IO卡）与中央处理器（CPU）之间的连接。使用一对连接两个端点设备的差分电互连（Tx / Rx），将PCIe实现为点对点连接。可以通过添加多个通道来扩展PCIe带宽。通过将通道组合到x4，x8，x16和x32通道链接中，可以增加总带宽。

PCIe外设通常采用扩展卡的形式，并通过插槽连接器连接到主板接口。因此，PCIe的最常见用法是在机箱内的芯片之间建立连接，在这些芯片中中央处理器和外围设备都位于同一位置。PCIe是台式PC，工作站以及大型高端服务器中基于CPU的应用程序的主要互连。

存在许多应用程序，其中PCIe可用于将中央处理器与机箱外的设备连接。实际上，即使使用2.5 Gb / s（Gen1）和5Gb / s（Gen2），使用可用的铜缆电缆将物理连接的长度限制为几米。物理链路距离随着数据速率的提高而减小，因此，以8.0Gb / s PCIe Gen3的速度运行将进一步减少铜缆的可用距离。因此，用户已经对需要更长距离的PCIe应用的光学解决方案表达了兴趣。基于光纤的解决方案可实现更长距离的连接，并能够提供更好的误码率性能，更好的抗电磁干扰能力，并且更薄更轻，从而更易于放置和布线。

使用光学解决方案，现在几乎可以将使用PCIe连接的所有设备进行远程连接。这使用户可以将PCIe的普遍性用于许多应用程序，例如内存/磁盘系统互连，高端音频/视频应用程序，高性能计算和多机箱系统互连。

使用光学解决方案，现在几乎可以将使用PCIe连接的所有设备进行远程连接。这使用户可以将PCIe的普遍性用于许多应用程序，例如内存/磁盘系统互连，高端音频/视频应用程序，高性能计算和多机箱系统互连。

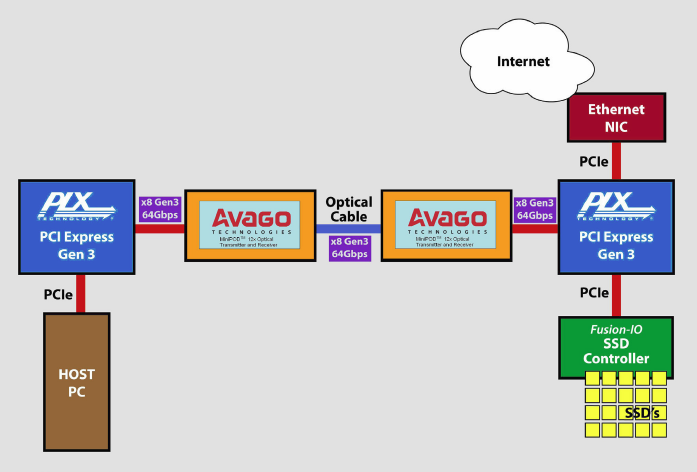

光学系统框图
