适用于工业应用的TCP/IP协议栈网络解决方案

本应用笔记介绍了适用于工业应用的基于TCP / IP协议栈的网络解决方案。该文档描述了获取开发环境的方法，环境准备工作，构建项目，验证操作以及Web服务器和主程序规范以及用户定义的功能。

Web服务器是使用TCP / IP运行的应用程序。通常，可从Web浏览器访问Web服务器，并提供使用TCP / IP将存储在Web服务器上的内容传输到那些浏览器的功能。

概述

本应用笔记描述了使用M3S-T4-Tiny TCP / IP协议栈的工业应用网络解决方案。本应用笔记包括用于执行Web服务器和模块初始化以及驱动程序处理的主程序的示例代码，并且当与RX64M Group RX驱动程序包结合使用时，可以构建Web服务器系统。与RX驱动程序包结合使用的示例应用程序称为RX驱动程序包应用程序。

本应用笔记通过结合USB驱动程序（主机mas存储），FAT文件系统（M3S-TFAT-Tiny），以太网驱动程序和TCP / IP协议堆栈（M3S-T4-Tiny），描述了主程序和Web服务器评估的过程。 ）包含在RX64M组RX驱动程序包中。

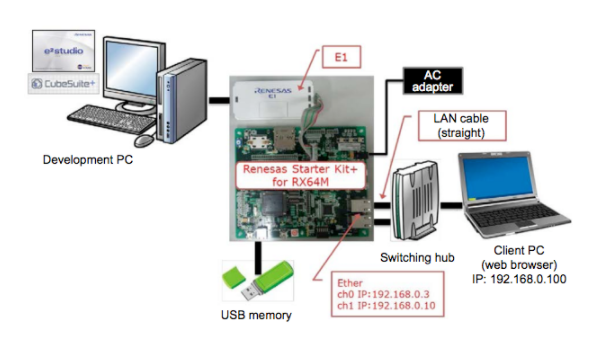

操作环境

样本操作环境

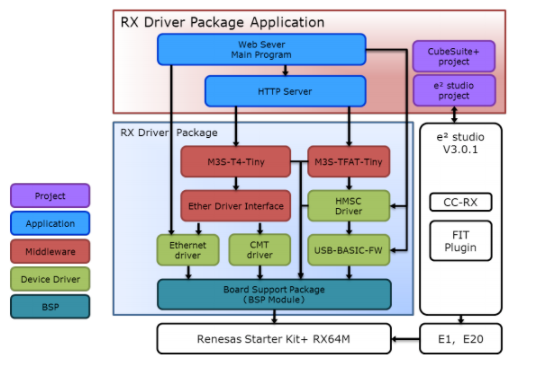

模块结构

模块结构

档案结构

档案结构

分解本应用笔记随附的ZIP文件时，将创建一个具有相同名称的文件夹，并在该文件夹中创建各种文件夹和文件。该项目是用于构建Web服务器的专用项目。通过将其输入到e2studio工作区来使用它。此外，还包括瑞萨提供的项目文件，这些文件用于通过CubeSuite +读取项目。

Web服务器FIT模块包含在FITModules文件夹中。

Web服务器规格

绩效概述
这是在HTTP / 1.0规范上实现的简单Web服务器。当用户开发自己的服务器以嵌入最终产品中并且该Web服务器将在M3S-T4-Tiny（在本文档的其余部分中称为T4）下运行时，该Web服务器旨在作为基础服务器。该Web服务器不包含任何针对SYN-FLOOD之类的攻击对策，并且不包含任何安全功能。因此，它不适用于将其用作在www端口（编号80）上等待连接到Internet的服务器的应用程序。假设此示例程序仅在不存在恶意行为者的本地网络（例如，营业所或工厂内的网络）中使用，就会开发出来。此外，它可以处理的文件名仅限于短文件名。

操作概述
与Internet上广泛使用的Web服务器（例如Apache）相比，此Web服务器将实现的功能集降至最低。此外，它可以通过非阻塞调用来实现，以使其易于在嵌入式应用程序中使用，并且该应用程序可以简单地通过定期调用R_httpd（）来执行Web服务器处理。函数R_httpd（）监视所有通信端点（通常称为套接字），如果套接字变为断开连接状态，则转换为连接等待状态。通信处理在T4 API function_process_tcpip（）中执行，并且在此Web服务器中，从计时器中断和以太网中断调用此API函数。报告处理过程的完成情况tcip（）函数调用回调函数。在该回调函数中执行HTTP数据分析处理和数据生成处理。
