采用V850E2 / ML4以太网控制器的发送或接收

本应用笔记介绍了使用V850E2 / ML4以太网控制器发送或接收以太网/ IEEE 802.3的设置示例。它描述了应用示例的规范，使用的功能，条件，初始化，PHY IC自动协商，以及在应用中使用的发送/接收设置和示例程序选择分配。

规格

此示例程序中不包括发送/接收错误处理。如果需要，用户必须实施此错误处理。

清除复位后，示例程序将设置H总线，设置I / O寄存器，并设置定时器。

Standard Microsystems公司的LAN8700i用作以太网PHY IC。

自动协商功能用于以太网PHY IC链路。

该示例程序允许选择以下两种类型之一。

初始化

要使用示例代码中包含的以太网驱动程序，需要一个初始化程序来初始化H总线和其他硬件。本节介绍了示例程序上使用的设置。

初始化程序

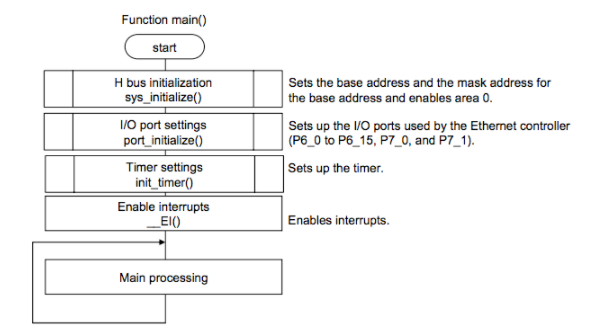

清除复位后，主程序要做的第一件事是设置H总线，用于以太网的端口以及定时器（TAUA0）和使能中断。图1显示了此初始化处理的流程图。

PHY IC自动协商

该示例程序使用了以太网PHY IC提供的自动协商功能。从端口引脚读取寄存器（PPR7）读取自动协商的结果。

使用功能的操作概述

以太网PHY IC执行物理层链接处理。因此，V850E2 / ML4内部以太网控制器可以简单地通过从以太网PHY IC读取结果来获取链接结果。该示例程序启用了PHY IC提供的自动协商功能。

以太网控制器和以太网PHY IC之间的接口符合IEEE 802.3 MII（媒体独立接口）和RMII（精简媒体独立接口）标准。

自动协商结果存储在以太网PHY IC内部寄存器中，并使用MDC和MDIO引脚通过串行接口（串行管理接口）读出。V850E2 / ML4可以使用端口控制来读取和写入这些引脚。

MII / RMII寄存器访问程序

本节描述了访问MII / RMII寄存器的过程，这些寄存器是以太网PHY IC内部寄存器。

用于访问MII / RMII寄存器的串行接口（串行管理接口）由两个引脚组成，即MDC和MDIO引脚（均为以太网控制器引脚）。MDC是同步时钟引脚，而MDIO是数据I / O引脚。这些引脚的状态可以使用端口控制进行引用和修改。符合规定格式（MII / RMII管理框架）的数据必须由MII输出。该示例程序在IDLE状态下执行Z0输出1位。尽管IEEE 802.3标准未提及时钟输入，但在某些情况下无法通过PHY IC进行正确连接，并且出于安全考虑执行此操作。
