本应用笔记介绍了Microchip Technology的MiWi™无线网络协议栈。本说明提供有关管理此网络协议，术语，功能，MiWi协议概述（包括IEEE 802.15.4 MAC和设备类型）以及MiWi协议网络配置（例如星形网络，群集树网络，网状网络和多路访问）的一些注意事项的信息。网络。地址分配，MiWi协议消息传递，堆栈消息和服务，编程接口，用户注意事项以及资源要求也包含在本文档中。

介绍

使用无线网络实现应用程序现在很普遍。从消费类设备到工业应用，人们越来越希望设备具有内置的无需硬连线即可相互通信的能力。挑战在于选择正确的无线网络协议并以经济高效的方式实现它。

Microchip MiWi™无线网络协议栈是为低数据速率，短距离，低成本网络设计的简单协议。MiWi协议从根本上基于针对无线个人区域网（WPAN）的IEEE 802.15.4™进行了扩展，以支持Microchip专有的RF收发器，它为无线通信提供了一种易于使用的替代方法。特别是，它针对的是网络规模较小，之间几乎没有跳数的较小应用程序。现在，MiWi协议是MiWi™开发环境（DE）支持的无线通信协议之一。它使用MiMAC接口与Microchip RF收发器进行通信，并使用MiApp接口与应用层进行交互。

本说明假定用户已经熟悉C编程语言和IEEE 802.15.4。强烈建议您在使用Microchip MiWi无线网络协议栈之前，先详细阅读IEEE 802.15.4规范和MiMAC / MiApp应用笔记。

特征

MiWi协议的当前实现具有以下功能：

支持不同频段上的所有Microchip RF收发器。

可在各种Microchip MCU系列之间移植。

与RTOS和应用程序无关

对MPLAB®C18，C30和C32编译器的开箱即用支持

易于使用的API

MiWi协议概述

MiWi协议基于IEEE 802.15.4规范的MAC和PHY层，并且针对2.4 GHz和SubGHz ISM频段的简单网络开发量身定制。该协议提供了以下功能：查找，形成和加入网络，以及发现网络上的节点并路由到它们。它不涉及任何特定于应用程序的问题，例如如何选择要加入的网络，如何确定链路何时断开或设备应多长时间进行一次通信。

IEEE 802.15.4 MAC

MiWi协议使用IEEE标准802.15.4作为参考来开发其MAC层。

与IEEE 802.15.4相似，MiWi协议在MAC中使用确认的数据传输机制。此方法在数据包头中使用特殊的ACK标志。设置此标志时，需要由其接收方确认发送方；这确保了实际上已经交付了框架。如果在设置了ACK标志的情况下发送了该帧，并且在某个超时时间内未收到确认，则发送器将在声明错误之前重试发送固定的次数。

重要的是要注意，确认的接收仅表示MAC层已正确接收到帧。但是，这并不表示该帧已正确处理。接收节点的MAC层可能正确接收并确认了帧，但是由于缺乏处理资源，帧可能会被上层丢弃。结果，应用程序的上层可能需要附加的确认响应。

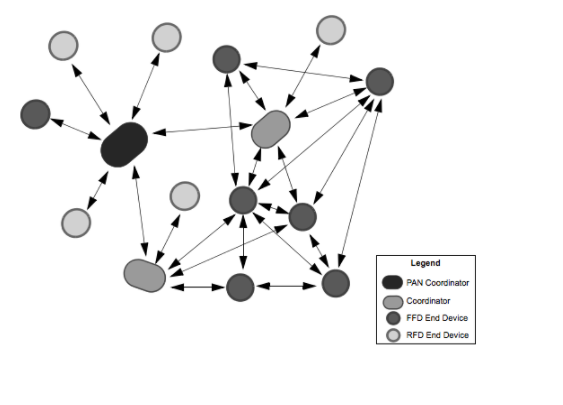

MiWi协议网络配置

在MiWi协议中定义的三种设备类型中，联网的最基本类型是PAN协调器。PAN协调器是启动网络并选择信道和网络的PAN ID的设备。加入PAN的所有其他设备必须遵守PAN协调器的说明。

星型网络配置

星形网络配置（图1）由一个PAN协调器节点和一个或多个终端设备组成。在星型网络中，所有终端设备仅与PAN协调器通信。如果终端设备需要将数据传输到另一个终端设备，则将其数据发送到PAN协调器，后者再将数据转发给预期的接收者。

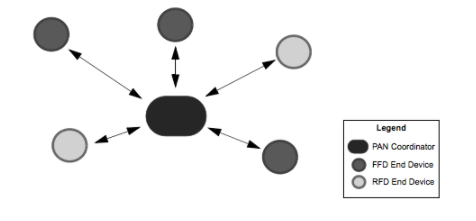

图1星型网络配置

群集树网络配置

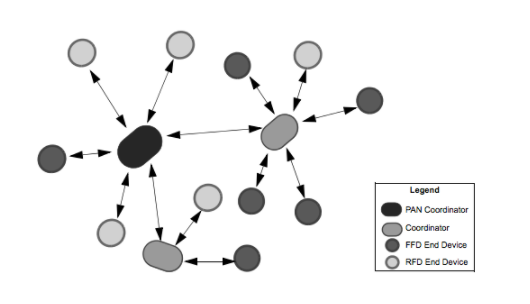

在集群树网络中（图2），仍然只有一个PAN协调器；但是，其他协调员也可以加入网络。这形成了树状结构，其中PAN协调器是树的根，协调器是树的分支，终端设备是树的叶子。在群集树网络中，通过网络发送的所有消息都遵循树结构的路径。由于消息可能会通过一个以上的节点进行路由以到达其最终目的地，因此群集树网络有时也称为多跳网络。
