浅析PHY与PHY之间的通信技术（以40GBase-KR4为例）

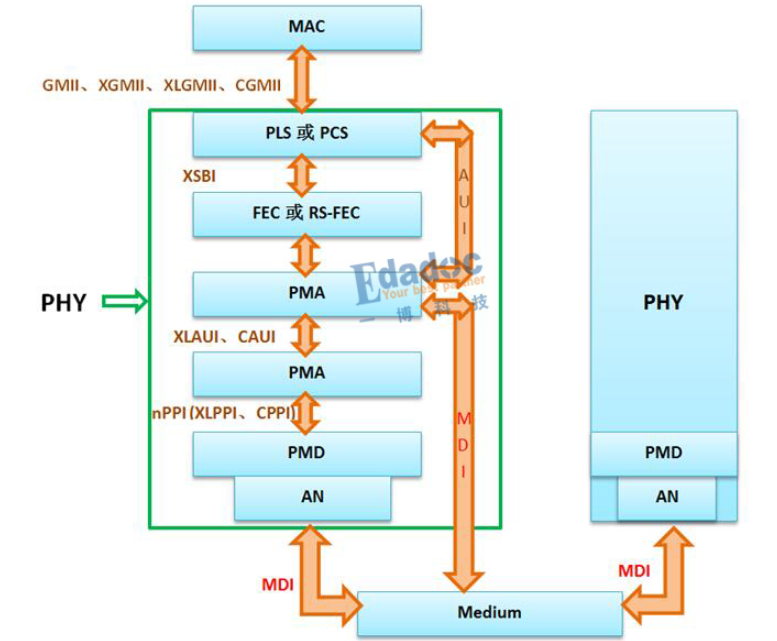

PHY与PHY之间进行通信的接口称为MDI（Medium Dependent Interface，媒介专用接口）。

媒介（Medium）有背板、Cable、光纤，因媒介的不同就会有不同的通信协议；数率的不同又会有不同的通信协议。媒介和数率两两组合就可以变幻出许多种通信协议，但万变不离其宗，搞清楚协议名称的命名方式，就能一一识别。

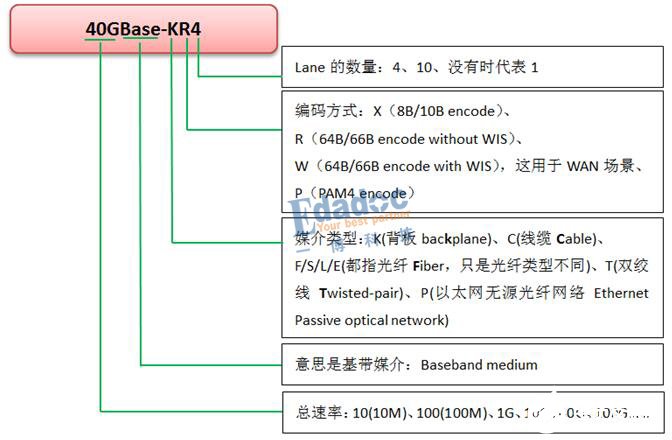

以40GBase-KR4为例进行说明：

媒介有K（背板backplane）、C（线缆Cable）、L（光纤）、T（双绞线Twisted-pair）、F（光纤Fiber Optic），其中T（双绞线Twisted-pair）只出现在≤10Mb/s的情况下，由于技术已经很古老了，高速信号不会再用到，所以本文偏重于讲解高速信号的协议，对于低速接口协议，比如采用T（双绞线Twisted-pair）、F（光纤Fiber Optic）媒介的10Base-T、10Base-F、100Base-TX、100Base-FX协议就此略过。

下面我们按媒介的不同来分类，首先来讲讲最为大家熟知的背板。

1. 背板

媒介采用背板，PMD与PMD之间的链路示意图如下所示：

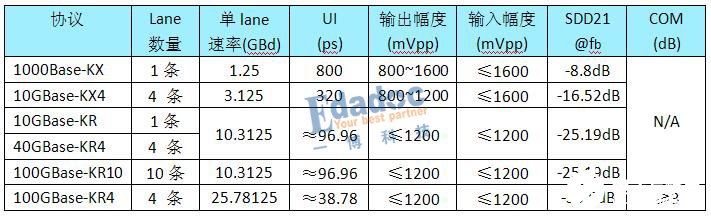

不同速率的协议及其要求如下：

说明：背板除了上面这个表格里的协议，还有100GBase-KP4，100GBase-KP4比较特殊，采用的是PAM4电平（三电平、两个眼图），而非之前的NRZ电平（两电平、1个眼图），所以对100GBase-KP4接收机的要求给出了很多新的参数。针对PAM4信号，后续单独来讲。

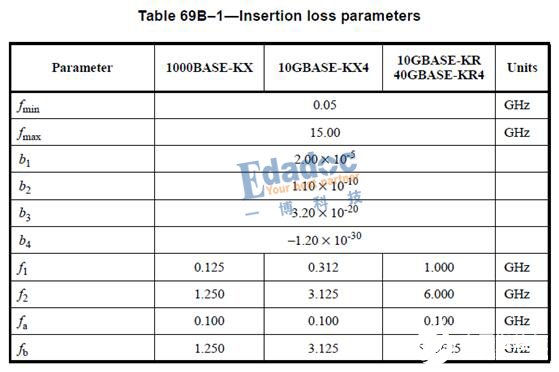

1） 1000Base-KX、10GBase-KX4、10GBase-KR、40GBase-KR4对channel的详细要求：

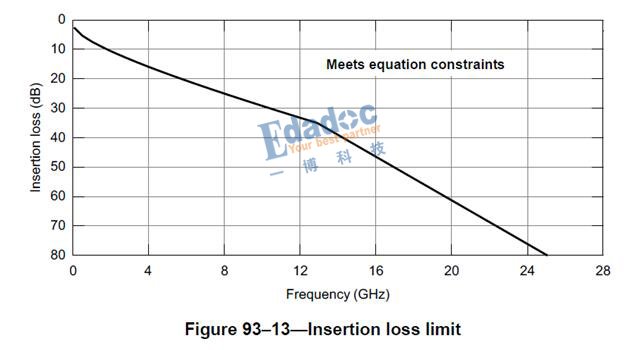

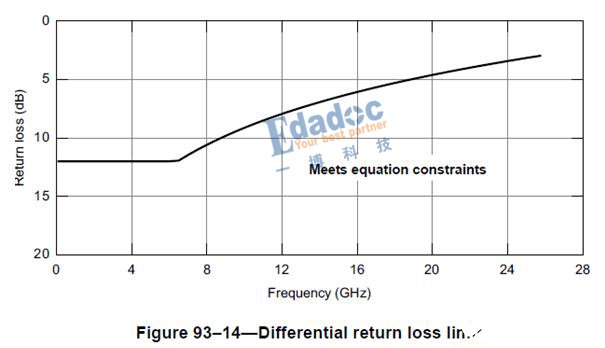

2） 100GBase-KR4对channel的详细要求：

2. CABLE

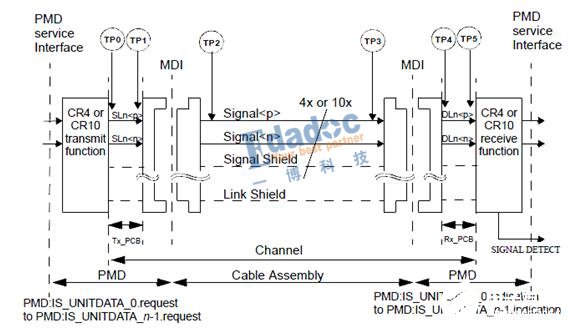

媒介采用屏蔽层平衡铜轴线缆（Shielded balanced copper cabling），PMD与PMD之间的链路框图如下所示：

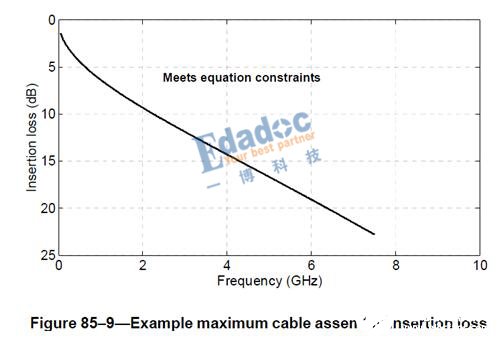

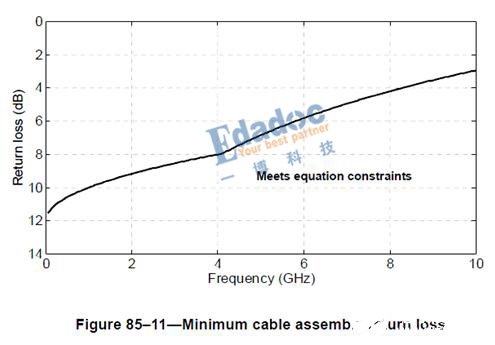

1） 10.3125GBd速率对于Cable插损具体的要求如下所示：

3. 光纤

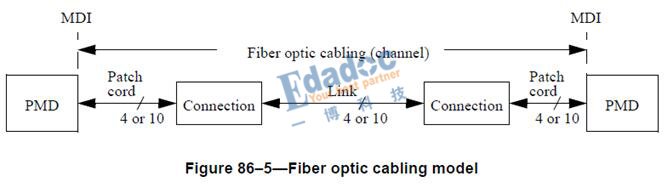

媒介采用光纤（Fiber），PMD与PMD之间的链路框图如下所示：

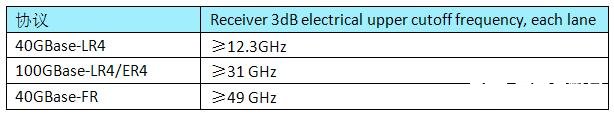

除了上面的要求，采用光纤时还对3dB滚降频点有要求，分别如下所示：
