5G速率优化指导：PDCCH Grant、RB调度不足的问题定

一、5G提升峰值速率技术概述

无线网络仍然是5G网络能力最容易受限的环节，无线网络技术的应用将最终决定5G网络能力的木桶深度。移动通信中传统关键技术在5G将会继续使用。5G NR在继承了LTE原有部分技术基础上，采用了一些技术演进和新技术创新。比如NR继承了LTE的OFDM和SC-FDM，但又将OFDM升级为F-OFDM，NR继承了LTE的多天线技术，但MIMO天线的数目、用户容量以及用户的流数比LTE更多。调制技术上，支持更高的调制阶数——256QAM。NR又在LTE的基础上进一步提升了系统带宽，当前最大可以支持到400Mhz。技术的演进和新技术的创新使得5G的峰值速率达到了Gbps的高度。

影响5G峰值速率的因素总结起来有PDCCH Grant(时隙调度数)、RB(频域资源调度数)、MCS(调制与编码)、Rank(秩)、BLER(误码率)。今天我们主要讨论PDCCH Grant、RB调度不足的问题定位方法。

系统配置方面，当前主流的 系统带宽=100Mhz，SCS=30kHz，上下行时隙配比1：4。PDCCH DL/UL满调度分别为1600和400次，100M带宽可调度265个RB左右。

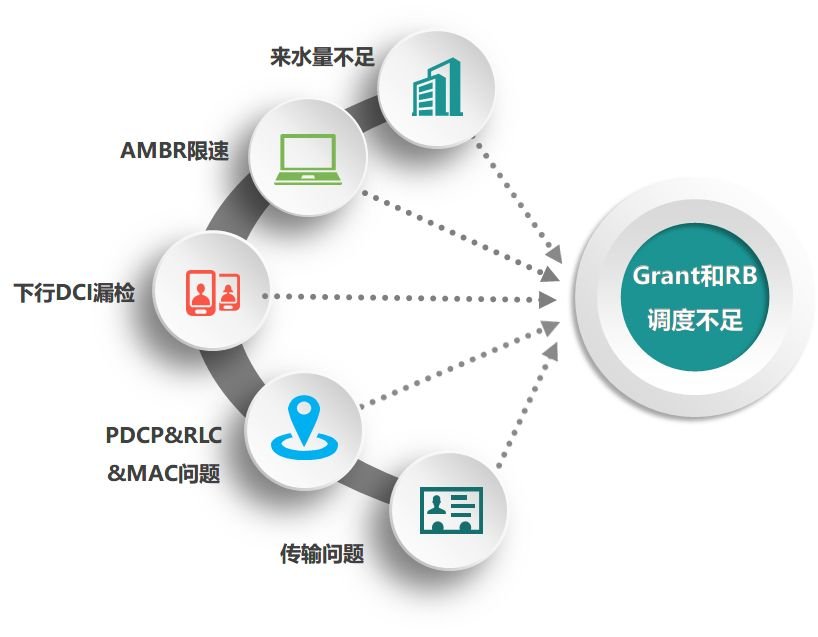

可能影响因素：

1)首先排查UE和服务器的问题，优先通过更换服务器来验证是否是服务器问题导致调度不足，解决水量不足的问题。其次检查设备问题，设备是否由于长时间使用发热而导致能力下降亦或是损坏，通过重启、冷却或是更换设备来解。

2)AMBR限速问题，核心网开户信息中包含了两个重要息：AMBR，QCI。AMBR限制了UE的Non-GBR速率;用户QCl信息会与基站侧的QCI级的PDCP、RLC相关定时器参数(包含SN bit数、RLC模式等)进行关联，从而影响到用户的吞吐率性能;UE AMBR/QCI信息可以通过S1口跟踪S1AP_INITIAL CONTEXT SETUP REQ或者X2口SgNBAdd Req查看。

3)DCI漏检

查看CSI-RSRP，是否是覆盖差导致DCI漏检;检查配置查看PDCCH聚合级别NRDUCellRsvdParam.RsvdU8Param7，设置值0/1/2/3/4分别代表自适应/2/4/8/16。聚合级别太低会造成DCI漏检，推荐自适应，也可以改成3或4后进行复测，看问题是否解决。DCI资源不足，调度用户数太多也会导致DCI漏检，但在5G建网初期不存在这样的问题。

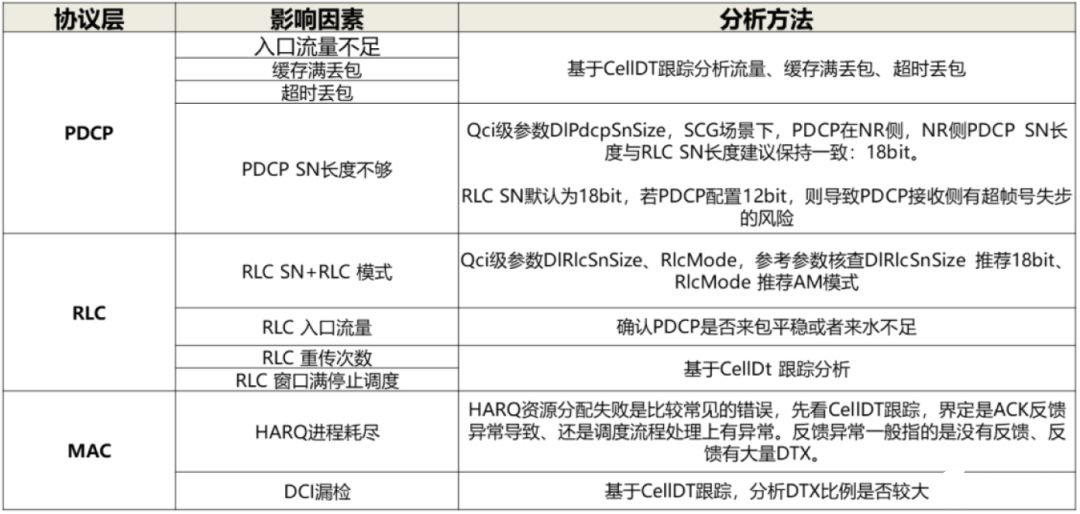

4)PDCP&RLC&MAC层问题

5)传输问题

通过基站UDP灌包的方法定位是TCP问题还是空口问题。
