GSM控制软件流程图和TC35I电路图介绍

幸好单从控制GSM上来说，并不是太难，它是基于串口通信的，而且全是基于AT指令的控制，说起来，就只是熟悉下指令，而且这次比赛用到的指令也比较少，主要是关于短消息方面的指令。我们用到的指令如下：

AT&F：设置目前参数为厂商默认值，成功则返回OK。

AT+CREG？：网络注册。成功则返回+CREG：0，1或 +CREG：0，5。错误则返回ERROR。

AT+CMGF=1：设置短信格式为TEXT格式。

AT+CSCA=’+86XXXXXXXXXXX’：发送本地中心号码

AT+CMGS=’XXXXXXXXXXX’：发送目标手机号码

AT+CMGR=n：读取某条短信，n表示第几条短信

AT+CMGD=n：删除某条短信，n表示第几条短信

因为只是简单的进行控制，只需传送ASCII码值。所以我们短信格式设置为了TEXT格式，减轻了编程的负担。

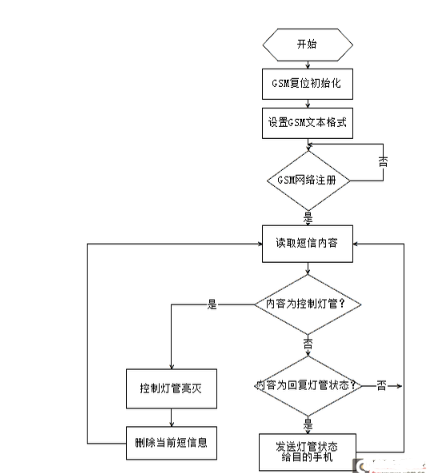

下图就是我们GSM控制方面的软件流程图：

ARM7串口通讯方面的，采用了FIFO接收，8字节触发，有字符超时中断。

下图是TC35I的电路图

另外，本来用ARM就是打算用ucosii完成软件设计的，但是临近比赛也还是没用弄出来，想了好久不知道错在哪里，最后果断放弃，跑裸机。看来，对Ucosii还要继续进行学习，熟练运用它进行编程
