IP层的路由工作流程图

IP层一般的路由选择过程：

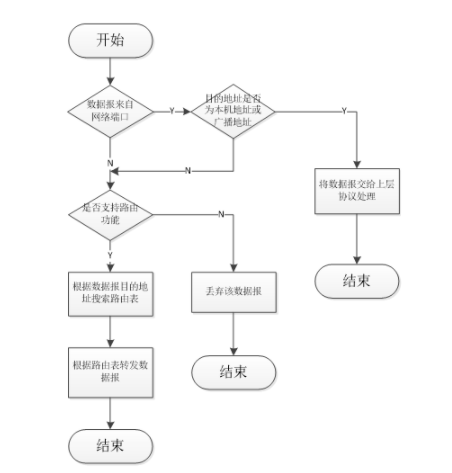

主机路由工作流程图

首先主机判断数据包的目的地址不是广播地址或者是本机地址，如果是，就将数据包交给上层协议处理；如果不是则到第二步；

如果主机不支持路由功能则直接丢弃该数据包，支持的话就到第三步；

根据目的IP地址来搜索本地路由表，如果搜不到目的网络则丢弃该数据包，搜到的话就第四步；

将该数据包转发到根据路由表得到的下一跳路由主机；

一般主机是不会从网络接口接收非本机数据报进行路由转发的。路由转发一般由专用路由完成。

路由算法有RIP（Routing Information Protocol,路由信息协议）和OSPF（Open Shortest Path First 开放式最短路径优先）。
