采用SFC70创建设备的诊断地址

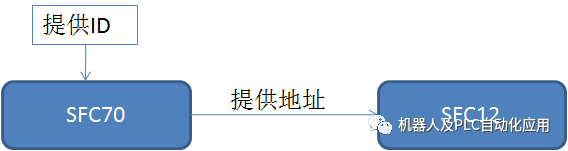

该块采用 SFC70 创建设备的诊断地址（PN_System/Device_Nr）；SFC12 要用到该地址。

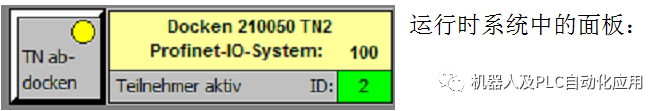

如果在 SFC12 中没有需要激活或去活的任务，则读出设备的当前状态。若某个设备被去活，则将其输入到 DB852 中。任务完成时，通过 TN_aktiviert 或 TN_deaktiviert 输出输出模块的状态。

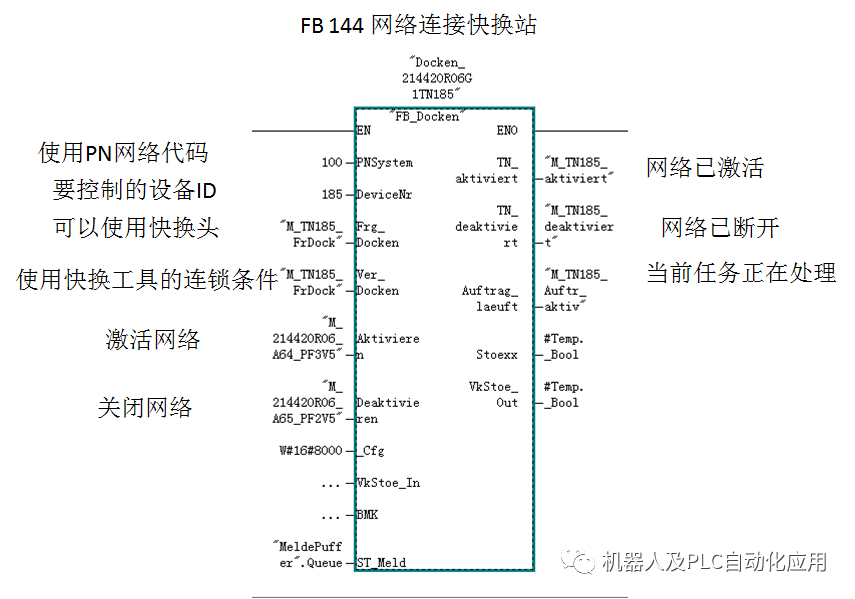

每次CPU重启时，可采用 _CFG = W#16#1 对设备进行注册。

iRETVAL_SFC70 := GEO_LOG(MASTER := PNSystem,

STATION := DeviceNr,

SLOT := INT#0,

SUBSLOT := INT#0,

LADDR := wDiagnose_Adresse

);

SCF70 检查模块的起始地址

使用SFC 70 "GEO_LOG" (将物理地址转换成逻辑地址)，可以确定模块的相关起始地址，即最小的I地址或Q地址。

若在电源模块或带压缩地址的模块(ET 200S)上使用SFC70，则返回诊断地址。

iRETVAL_SFC12 := D_ACT_DP(REQ := xSteuerparameter,

MODE := bAuftragskennung,

LADDR := wDiagnose_Adresse,

BUSY := xAktivekennung

);

用SFC12 "D_ACT_DP"激活和取消激活DP从站/PROFINETIO设备

利用SFC12 "D_ACT_DP，可以明确地取消激活及再次激活已组态的DP从站/PROFINETIO设备。此外，还可以确定当前是激活还是取消激活每个已分配的DP从站或PROFINETIO设备。

如果使用SFC 12取消激活IE/PBLink PN IO类型的网关，则连接的所有PROFIBUS DP从站也将停止运行。这些故障将被报告。

SFC 12不能用在通过DP/PA链接与DP主站系统相连的PROFIBUSPA现场设备上。

如果在实际并不存在或非当前所需的CPU中组态DP从站/PROFINETIO设备，则该CPU仍会继续以正常时间间隔访问这些DP从站/PROFINET IO设备。而在取消激活这些从站后，则其它CPU访问也将停止。使用PROFIBUS DP，有可能达到最快的DP总线周期，同时不再发生相应的错误事件。

用SFC12取消激活DP从站/PROFINETIO设备后，其过程输出将被设置为已组态的替换值或0 (安全状态)。所分配的DP主站/PROFINET IO控制器不继续寻址该组件。DP主站/PROFINETIO控制器或CPU上的错误LED不会将取消激活的DP从站/PROFINETIO设备识别为出现故障或丢失。

而取消激活的DP从站/PROFINET IO设备输入的过程映像将用0更新，即将其作为有故障的DP从站/PROFINETIO设备处理。

如果要使用程序直接访问先前取消激活的DP从站/PROFINETIO设备的用户数据，将调用I/O访问错误OB(OB 122)，并在诊断缓冲区中输入相应的启动事件。如果尝试使用SFC (即SFC59 "RD_REC")访问取消激活的DP从站

/PROFINET IO设备，则会在RET_VAL中收到一条出错信息(与访问不可用的DP从站/PROFINET IO设备相同)。

取消激活DP从站/PROFINETIO设备不会启动程序错误OB (OB 85)，即使其输入或输出属于要更新的系统范围的过程映像。诊断缓冲区中不输入任何条目。

取消激活DP从站/PROFINET IO设备是否会启动导致在诊断缓冲区中输入一个条目的机架故障OB (OB 86)，这取决于MODE参数
