三款MAX2606发射电路图解析

时间:2020-03-30 09:14

人气:

作者:admin

标签: 发射电路

导读:三款MAX2606发射电路图解析-调节电位器BP1则可以在88~108MHz的FM波段选择--个频道作为发射输出频率。输出功率对500的天线约为-21dB。...

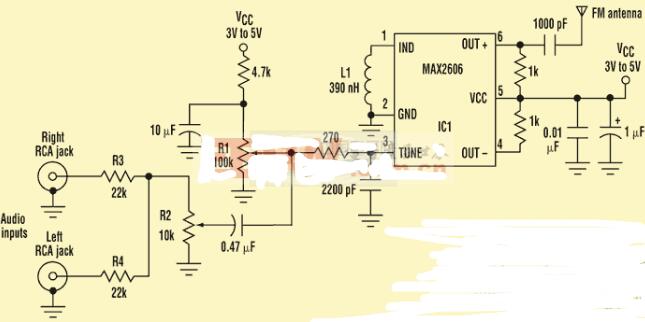

  MAX2606FM无线发射电路

  MAX2606组成的MP3无线调频转发器电路原理图见上图,该电路简单,性能稳定,易于制作,它的平均频率由L1设置,电感L1可将平均频率设定在100MHz。调节电位器RP1则可以在88-108MHz的FM波段选择一个频道作为发射输出频率输出功率对50Ω的天线约为-21dB左右声道音频信号各通过22kΩ电阻相加,再经电位器RP2衰减后,由1脚送入MAX2606的内部振荡电路,经过调制后的射频FM信号从6脚输出到发射天线,由于MAX2606输入端的信号幅度高于60mV时将产生失真,因此使用电位器RP2将信号衰减到该电平下。

  如果没有标准的FM发射天线.可以用一段750mm的电线充当发射天线。此时发射距离约为50m,为保证最佳接收效果,它最好与接收天线平行安装。

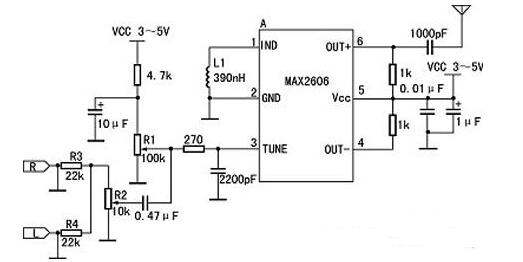

  MAX2606发射器电路

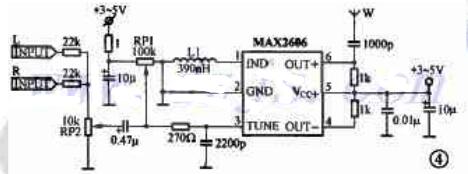

  MAX2606组成的单声道音频调频发射电路

  MAX2606组成的单声道音频调频发射电路见图4,它的平均频率由L1设置,电感L1可将平均频率设定在100MHz。调节电位器BP1则可以在88~108MHz的FM波段选择--个频道作为发射输出频率。输出功率对500的天线约为-21dB。

  图4中的两个INPUT端接在功放机左右线路(LINE)输出端,左右声道音频信号各通过22kQ电阻相加,再经电位器RP2衰减后。由①脚送入MAX2606的内部振荡电路,经过调制后的射频FM信号从⑥脚输出到发射天线,由于MAX2606输入端的信号幅度高于60mV时将产生失真,因此使用电位器RP2将信号衰减到该电平以下。

  如果没有标准的FM发射天线,可以用一段750mm的电线充当发射天线。此时发射距离约为50m。为保证最佳接收效果,它最好与接收天线平行安装。MAX2606可工作于3~5V的单电源,但最好采用稳定的电压,尤其是0.01μF的退耦电容不能省略,以减少频率漂移和噪声。
