详解利用IC改进后的HART通信技术

　　自工业革命早期以来，人们就需要使用机械和设备进行测量、控制和通信，采用传感器和执行器的仪表系统成为现代制造工厂的支柱。通过传输线路，采用4mA至20mA模拟电流信号进行传输数据以及设置的通信方式长期以来一直在广泛使用。但仪表也在日臻成熟，从早期的纯模拟系统发展到当前使用的“智能”系统，利用HART®（可寻址远程传感器高速通道）协议等技术增强了通信功能。简而言之，直流低频电路信号由独立的更高频率信号进行调制，信号在一对频率之间切换（图1）—这种技术称为频移键控（FSK）。

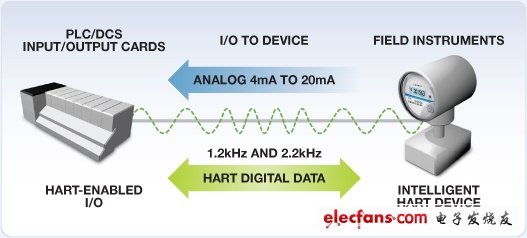

　　图1. HART通信。

　　本文将介绍该技术的实施，并提供一些应用示例，讨论现代硅集成电路技术使用的一些器件，为系统设计人员提供帮助。此外，为了阐述该技术，我们还将介绍当前最紧凑、功耗最低、电压范围最宽、完全符合规范的HART 调制解调器 （调制-解调）IC—ADI公司的AD5700。

　　什么是HART通信？

　　在模拟发射器中使用的主要通信方式是电流环路，正常范围是从4mA至20mA，采用发射器、接收器和电源设备。它可以实现众多功能，例如远程校准、故障查询和过程变量数据传输。低功耗发射器和接收器必须在4mA或更低的最小电流下运行，这要取决于错误指示所需的“裕量”。这些电流环路非常可靠和稳定，在长途通信中具有很强的抗环境干扰能力。但是，它的一大劣势是单环路仅允许单向通信（来自传感器或发送至执行器），只能传输一个过程变量。

　　HART标准的引入提供了一种创建“智能”发射器的方式，方法是添加数字通信功能，共享用于传统4mA至20mA仪器的同一根双绞线。4mA至20mA模拟电路由1mA峰峰值FSK信号进行调制 — 而不中断原始主变量传输—同时仍然为环路工作留下裕量。HART协议已经成为在智能设备和控制或监控系统之间通过模拟线路发送和接收数字信号的全球标准。

　　HART调制解调器IC内部结构

　　AD5700-1 完整HART调制解调器IC（图2）集成了所有必需的滤波、信号检测、解调和信号发生功能，从而显著减少了所需的外部元件数量。它采用小型4 mm × 4 mm、24引脚LFCSP封装，仅需要2V至5.5单电源供电，在–40°C至+125°C的扩展温度范围内工作。

　　图2. AD5700-1框图；-1选项

　　包括内部0.5%精密RC振荡器。

　　发射路径

　　图2显示了调制涉及的主要模块：FSK直接数字合成（DDS）引擎、DAC（开关电阻串类型）和缓冲区。要发送的数字数据通过UART输入。调制器通过将RTS（请求发送）信号拉低来使能。调制器将TXD输入端的UART编码HART数据位流转换成一系列二进制1200Hz（“1”）和2200Hz（“0”）信号音（见图3）。DDS在任何一种频率下生成正弦数字字流，DAC将其转换为大约493mV的p-p模拟正弦波。此正弦波信号在内部进行缓冲并在HART_OUT引脚上输出。该DDS引擎本身会产生连续相位信号，因此在频率之间切换时避免了出现任何输出不连续。在HART_OUT上进行内部缓冲的主要优势是产生很高的驱动能力，无需外部模拟缓冲，也不会出现它们带来的问题。HART_OUT引脚直流偏置至0.75V，并应容性耦合至负载。有关更多详细信息，请参见AD5700/AD5700-1数据手册。

　　图3. AD5700/AD5700-1调制器波形。
