Modbus协议详解

　　Modbus是OSI模型第7层上的应用层报文传输协议，它在连接至不同类型总线或网络的设备之间提供客户机/服务器通信。目前，可以通过下列三种方式实现Modbus通信：

　　以太网上的TCP/IP；

　　各种介质（有线：EIA/TIA-232-F、EIA-422、EIA/TIA-485-A；光纤、无线等）上的异步串行传输；

　　Modbus PLUS，一种高速令牌传递网络。

　　作为中国国家标准的“基于Modbus协议的工业自动化网络规范”在描述Modbus应用协议的基础上，提供了Modbus应用协议在串行链路和TCP/IP上的实现指南。

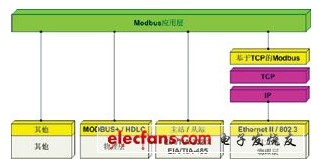

Modbus 通信线

　　Modbus数据单元
　　Modbus协议定义了一个与基础通信层无关的简单协议数据单元（PDU），特定总线或网络上的Modbus协议映射能够在应用数据单元（ADU）上引入一些附加域。启动Modbus事务处理的客户机创建Modbus PDU，其中的功能码向服务器指示将执行哪种操作，功能码后面是含有请求和响应参数的数据域。

通用Modbus帧

　　当Modbus应用在串行链路上时，Modbus ADU的地址域只含有从站地址，而差错校验码是根据报文内容执行“冗余校验”计算的结果，根据使用的传输模式（RTU或ASCII）采用不同的计算方法。

串行链路上的Modbus帧

　　当Modbus应用在TCP/IP上时，将使用一种专用报文头——MBAP报文头（Modbus应用协议报文头）来识别Modbus应用数据单元。

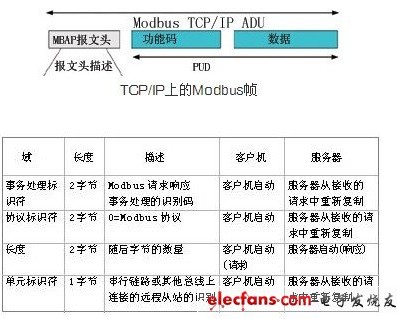

TCP/IP上的Modbus帧
