串口服务器在广播电视发射机房的应用

随着广播电视发射机技术的不断提高，发射机的各个部件的工作状况都能实现自动监测与控制。收集和存储发射机设备的运行数据，以各种形式显示数据，方便值机人员监控设备的工作状态；手动、自动生成数据报表；异常、故障报警与自动记录；值机人员日志管理，记录设备的维护信息；数据存入数据库，提供完善的查询和报表功能；控制发射机开关机、调整设备的运行参数。发射机房环境监测，遥控遥测等多种设备的各种参数进行实时监测。诊断和处理故障，记录和分析相关数据，从而实现少人或无人值守的目的，并对设备进行集中监控、集中维护和集中管理。

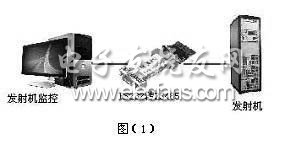

　　以往做法是主机通过转换器直接与设备相连，如图（1）。

　　一般主机自带的串口数量非常有限， 所能控制的设备数量也非常有限，但是在很多应用情况下主机需要有大量的串口用来挂接多个串口设备， 从而实现主机对这些设备的控制， 在一些情况下串口数量可能达到几十个至几百个。如果按照以往的做法，就需要配置大量的主机，而且系统维护、管理， 机房的实时监控以及系统布线等方面存在很大缺陷。这样不仅浪费资源而且无法实现集中管理。

　　1 新系统概况

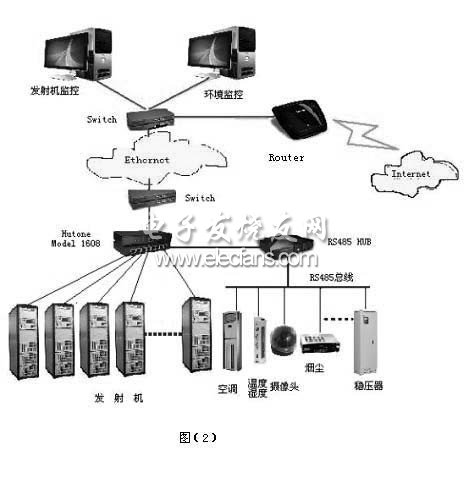

　　随着网络的发展，基于TCP/IP 协议的IP 网的应用得到广泛普及，利用串口服务器设备Hutone Model1608，将现有的串口设备立即联上以太网，通过基于TCP/IP 的网络实现对各个点的设备的实时监控，达到安全、简洁、有效的传输方式，实现集中便利的管理。系统主要是建立在现有以太网基础上的解决方案。由于发射机实时监控的数据较多，因此，利用多串口服务器将各个发射机设备直接联网或者少数设备合并联网，可以缩短系统每次查询发射机的时间。通过RS485 集线器将机房环境监控系统设备如空调、温度湿度传感器、烟尘探头、稳压电源等设备与多串口服务器相联从而实现联网，如图（2）。

　　2 Hutone Model1608 数据传输器软、硬件技术概要

　　Hutone Model1608 数据传输器是北京融成互通通信技术有限公司的串口转以太网产品，它主要在网络层完成以太网TCP/IP 协议和发射机及机房环境设备现场总线RS-232、RS-485、RS-422 等协议的转换，完成以太网和现场总线网络间的互联，实现以太网和现场总线网络之间的数据交换。在这个智能系统中，利用现有网络及Hutone Model1608 数据传输器将广播电视发射机房各种串口子系统有机的集成为一体。利用Hutone Model1608 的TCP/IP Server/Client 基于以太网的通讯手段的智能机房控制技术，可以集成发射机监控系统、环境监控、门禁系统等多种功能于一体，通过广电宽带网络系统集中管理控制系统。
