一种串口服务器的指纹网络考勤系统

　　本文讨论了一种将指纹识别技术用于考勤的系统，结合串口服务器ATOP TigerLink GW21S一256协议转换的功能，将只能提供RS232/485串口的考勤终端接入以太网，实现网络考勤。介绍了系统的设计思路、总体构成及软、硬件实现，对于企业人事管理现代化具有一定的实用价值。

　　1.引言

　　目前指纹识别技术已应用到各种综合信息管理系统中，可以设计将指纹识别技术用于考勤。代替传统的打卡制度，避免代打卡的现象发生。但是指纹考勤终端是单片机控制系统，通常只提供RS232/485串口通讯，对于考勤地点比较分散、距离较远、需要多台考勤终端的单位来说，RS232/485则不能完成远距离的网络数据传输。目前，基于TCP/IP协议的网络架构技术已经广泛应用于公司、校园、工厂、政府机构等各种环境。在上位机软件方面，各种操作系统及编程语言环境下都提供了TCP/IP库，编写TCP/IP应用程序就象编写一个串口程序一样简单，甚至更简单。在此前提之下，通过一种专用的协议转换装置(TCP/IP协议一串行通讯协议)，也叫做串口服务器，可以无需改动终端设备的程序而方便地将设备连人以太网，实现实时数据的网络传输。

　　利用指纹识别技术的应用系统有两种——嵌入式系统和连接PC的桌面应用系统。嵌入式系统是一个相对独立的完整系统，它不需要连接其他设备或计算机就可以独立完成其设计的功能，而连接PC的桌面应用系统具有灵活的系统结构。并且可以多个系统共享指纹识别设备，可以建立大型的数据库应用。

　　随着工业控制网络化的发展，要求现场终端设备的实时数据资料能够通过已经存在的局域网甚至广域网传输成为工业自动化的普遍需要。串口服务器是杨文忠：硕士讲师教育科学技术研究重点项目(教技司2001224)一种协议转换模块，它通过提供1、2、4、8或16口的RS一232或RS一422/485串口界面，以及1个10/100M的以太网接口，可以将RS一232/422/485串行设备接入TCP/IP网络中而不需要更改控制程序，主计算机使用TCP/IP协议通过以太网访问被接入的终端设备。上位机采用Socket编程。

　　2系统总体设计

　　2.1设计思路

　　将嵌入式指纹识别系统嵌人单片机应用系统，作为指纹考勤终端，杜绝代打卡现象，设计简单，使用方便。利用串口服务器将单片机控制的指纹考勤终端的RS232串口通信协议转换成TCP/IP协议，从而方便地接入TCP/IP网络，可以方便地通过网络从上层PC将预先采集的用户指纹下载到指纹考勤终端，终端的考勤记录也可以方便地通过网络随时上传至上层管理系统，从而实现网络考勤。

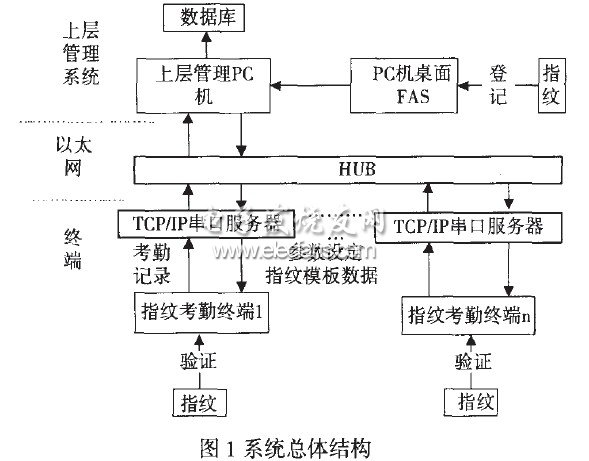

　　2.2系统总体构成
