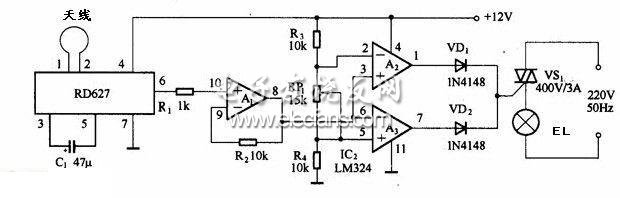

基于RD627的微波传感自动灯原理电路

运放A1用来放大RD627⑥脚的输出信号，经过放大的信号送到由运放A2、A3组成的窗口比较器。窗口比较器的参考电压由R3、RP1、R4分压提供。静态时，运放A2、A3均输出低电平，双向可控硅VS1截止，灯泡EL不亮；当有人进入天线覆盖范围内时， RD627的⑥脚输出的动态信号送到窗口比较器检测中点，使A2或A3输出高电平，VD1或VD2导通，触发双向可控硅VS1导通，灯泡EL被点亮，当人离开天线覆盖范围后，A2或A3输出均恢复为低电平，双向可控硅VS1截止，灯泡EL熄灭。基于RD627的微波传感自动灯原理电路:
