PC串口实现脉冲编码通信

本文提出的方法可用来评估通过PC串口进行脉宽编码通讯的单总线(one-wire)器件，对通讯错误，如奇偶性和应答，进行监测。与PC的硬件接口为MAX232驱动/接收器，本例子中的从动装置为德州仪器的TMP141温度传感器。使用由A0和A1确定的TMP141的4个可编程地址(见图1)，本电路可以扩展成同一个总线上有4个传感器。

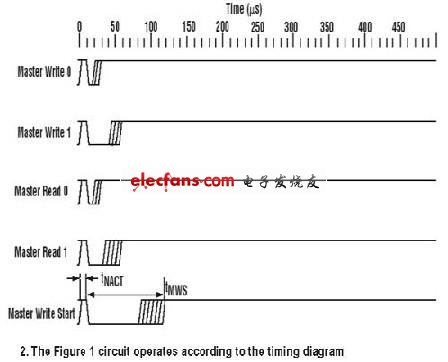

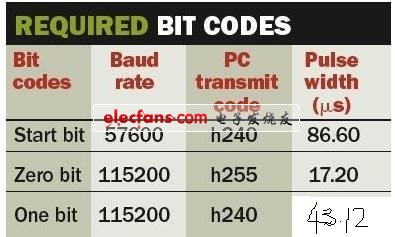

本方法的主图示使用RS-232波特率控制的内置时间。大多数通讯需要3个“位编码”：(起始位)，数据(位0)和数据(位1)(见表和图2)。使用Visual Basic的mscomm将PC COM口配置成输出8个数据位，无奇偶校验位，1个停止位，无流量控制。COM口数据位的设置与波特率确定位码宽度。通过改变位之间的波特率，得到不同的脉宽编码。

对PC COM口波特率编程会产生20到 30 ms的位之间延迟，因为从动装置没有超时事件，所以这种延迟不是问题。但是，延迟会使在逻辑分析仪上读输出比较复杂。Visual Basic程序控制到TMP141传感器的两路通讯。使用程序可以读以及编程内部寄存器。
