网络线缆连接器介绍

　　网络线缆连接器

　　RJ-45连接器

　　1.双绞线跳线的分类

　　1) 直通线：两端RJ-45水晶头中的线序排列完全相同的跳线，它适用于计算机到集线设备的连接。

　　线序排列的标准有两个，即TIA/EIA-568-A标准和TIA/EIA-568-B标准。

　　2) 交叉线：一端采用TIA/EIA-568-A标准，另一端采用T568B 标准。

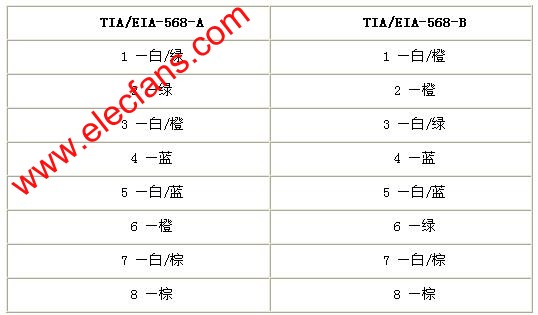

　　图为 线序说明

　　BNC同轴电缆连接器

　　作用：用于组建总线结构的同轴电缆(细缆)以太网络，通过它可以实现以50Ω细缆为传输介质的网络连接。

　　根据在网络中的作用，BNC同轴电缆连接器主要有以下几种：

　　● BNC连接器插头：安装在细缆段的两端。

　　● BNC T型连接器：外观上像英文中的大写字母“T”，共有三个端口。

　　● BNC桶型连接器：有两个端口，用来连接已经制作好的带插头的同轴电缆。
