基于ADNS-7630设计的LaserStream蓝牙导航传

本文介绍了ADNS-7630主要特性，方框图以及应用电路图。Avago公司的 ADNS-7630 集成了Bluetooth (BT) 2.1的系统级芯片（SoC）LaserStream导航传感器，和 Bluetooth HID外形V1.0以及蓝牙指标V2.1兼容，并且和IEC/EN 60825-1 Class 1眼安全兼容，30吋/秒高速运动检测，加速度高达8g，支持多达10个I/O引脚，4轴传感器旋转0°, 90°, 180° 或 270°，分辨率可编程从250-3000点/吋（cpi），每步增量250cpi，主要用在蓝牙无绳激光鼠标和集成输入设备。

ADNS-7630应用：

Bluetooth cordless laser mice

Integrated input devices

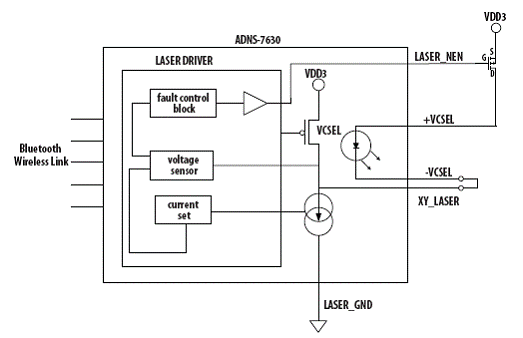

图1。ADNS-7630方框图（1）

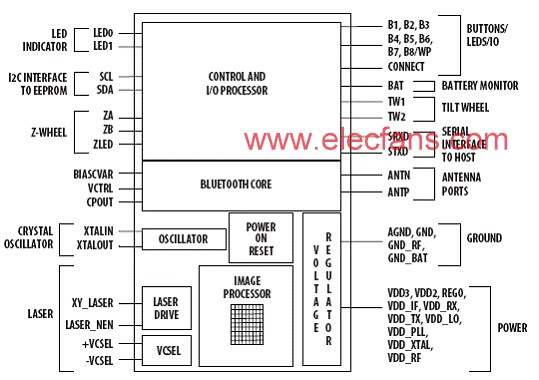

图2。ADNS-7630方框图（2）

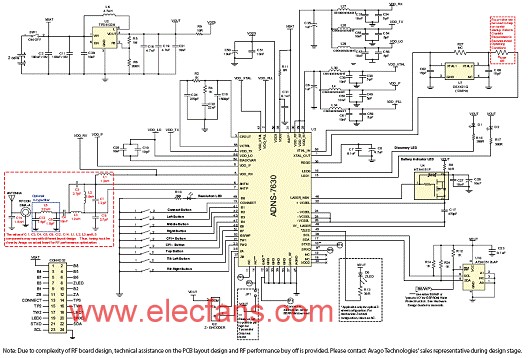

图3。ADNS-7630应用电路图
