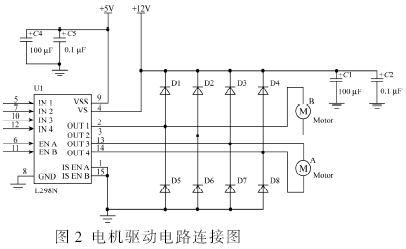

L298是SGS公司的产品，L298N为15个管角的单块集成电路，高电压，高电流，四通道驱动，设计用L298N来接收DTL或者TTL逻辑电平，驱动感性负载(比如继电器，直流和步进马达)和开关电源晶体管。内部包含4通道逻辑驱动电路，其额定工作电流为 1 A，最大可达 1.5 A，Vss 电压最小 4.5 V，最大可达 36 V；Vs 电压最大值也是 36 V。L298N可直接对电机进行控制，无须隔离电路，可以驱动双电机。根据L298N芯片的特点以及SPCE061A自身的特点，把IOA4～IOA7作为输出口，分别与L298N的IN1～IN4相接，其VS、VSS分别接+12 V、+5 V电源，其输出口OUT1～OUT2接转向电机，OUT3～OUT4接驱动电机，根据设计要求，结合所编好的程序，根据所发语音命令，接收信号，便可给[P_IOA_DATA]传送数据，从而控制转向电机和驱动电机。其连接图如图2所示。

　　1. 4车身微调装置

　　车身的微调装置采用红外线光电传感器ST178，ST178由4个管脚组成，是集发射和接收于一体的传感器。发射和接收管分别采用高发射功率红外线光电二极管和高灵敏度光电晶体管组成。工作的范围可达到4 mm～10 mm左右,采用非接触监测的方式。

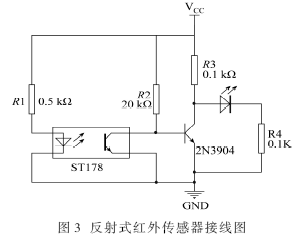

　　经过反复试验证实，ST178红外线光电传感器的发射管要加500 Ω的电阻用来限流，而接收管则要接20 kΩ上拉电阻，两管均接5 V电源，工作时电压达到4.8 V，当距离发射头或接收头1cm左右的位置有障碍物阻挡时电压迅速降到1 V。具体电路如图3所示。
