跟踪电源输入的3~7V负电压转换器

跟踪电源输入的3~7V负电压转换器

电路的功能

用+5V电源工作的逻辑系统中，如模拟电路用+5V单极电源，零伏附近的精度就会变差，在这种情况下，采用负极性电源就会收到良好的效果。如消耗功率很小，采用电压转换器则比较方便，典型的产品有ICL7666，不过这种产品的调节性能不太好。

电路工作原理

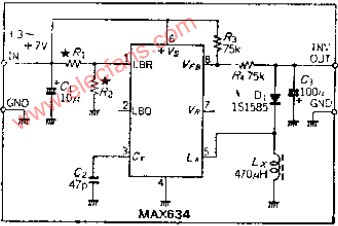

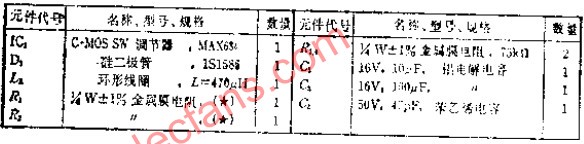

本电路采用专用转换器IC MAX634，把+3~+7V电源转换成-3~-7V，跟踪动作从接在VPO端子上的电阻R3和R4阻值相等过点上是可以理解的。

考虑到可能在电池驱动的仪器中应用，MAX634内部都装了低电池检测电路，用R1和R2进行电压设置。内部基准电压是1.25V，如果使用+5V电源，若从LBO输出，根据5/1.25=4，应采用1/4的分压比（R1=3R2）

输出中的纹波与振荡频率（约47KHZ）相同，约100MVP-P。
