用专用IC实现高灵敏度的红外遥控接收电路

用专用IC实现高灵敏度的红外遥控接收电路

电路的功能

与“采用单片IC使电路简化的红外遥控接收电路”电路的用途相同。

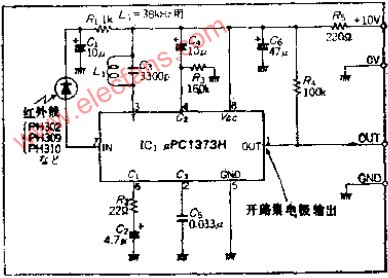

电路工作原理

因为采用PIN光电二极管接收光信号，输出信号微弱，需要的高增益放大器中加谐振回路对38KHZ载波信号进行高灵敏度放大，再对该信号进行峰值检波、波形整形。电路的输出是集电极开路式。

电阻R2和谐振回路的Q值截止大，增益越高。本电路的应用范围不仅仅限于红外光，与光纤连接还可作为有线控制电路用，并能改成多路传输电路，也能与发射、接收控制的LSI配合使用。
