无线电划分

用途：
超长波主要用于对潜通信、远程通信等
长波主要用于越洋通信、中距通信、地下岩层通信
中波主要用于船用通信
短波主要用于500～200km远距通信，白天用12～30MHz，夜间用3～9MHz
米波主要用于电离层散射通信（30～60MHz）、流星余迹通信（30～100MHz）等
分米波主要用于微波中继通信（352～420MHz/1.7～2.4GHz）、对流层散射通信（700M～10GHz）和航海卫星通信（1.5G～1.6GHz）
厘米波主要用于微波中继通信（3.6～4.2GHz/5.85～8.5GHz）、数字通信和卫星通信
毫米波主要用于航天器再入大气层时通信和波导通信等

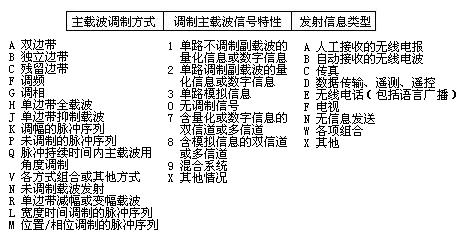

移动无线电通信中发射特性的国际代号（1979年）：

ITU对通信中一些带宽的规定：
话频：350～2700Hz
AM无线电话：约5400Hz带宽
宽带调频WBFM：最大频偏12～15kHz，频道间隔40kHz
窄带调频NBFM：最大频偏5kHz，频道间隔20kHz和25kHz
超窄带调频SBFM：最大频偏±2.5kHz

十波段收音机的频段划分：
FM：88～108MHz
MW：535～1605KHz
LW：150～270KHz
SW1：4.75～5.10MHz
SW2：5.85～6.20MHz
SW3：7.10～7.50MHz
SW4：9.45～9.90MHz
SW5：11.50~11.95MHz
SW6：15.10～15.55MHz
SW7：17.55～18.00MHz

调频FM收音机的增益分配：

导频制立体声广播发信机的频谱：

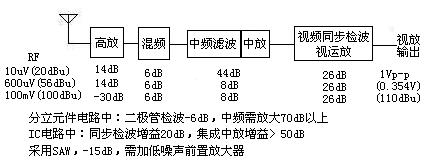

电视机的增益分配：

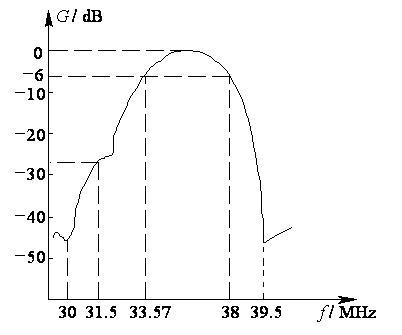

PAL-D的图像中频特性：

电视的立体声和多伴音（FM-FM制）：
