Si4721收发器接口电路

Si4721收发器接口电路

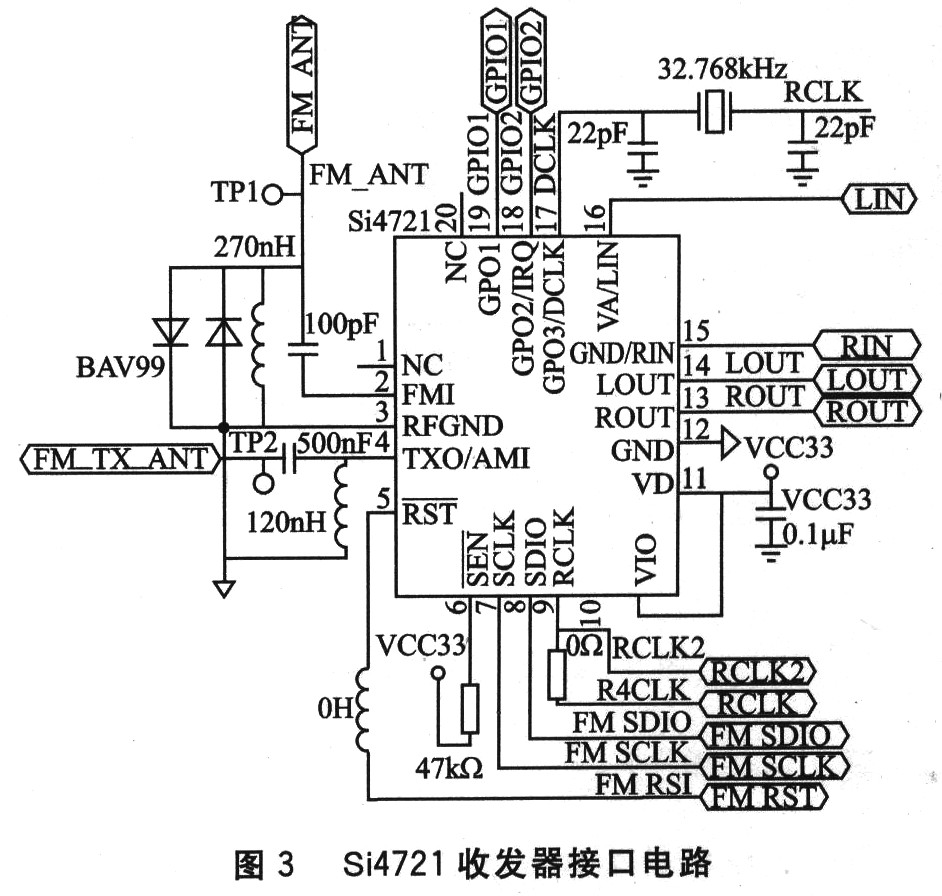

单芯片FM收发器采用Si4721芯片，接口电路如图3所示。芯片工作频率由外部32．768 kHz晶振提供，分别接入RCLK和DCLK引脚。

Si4721通过I2C总线兼容的2-Wire工作模式与单片机通信。单片机通过指令控制Si4721工作在发射模式或接收模式，从语音电路输出的语音信号输入Si4721，经过Si4721内部射频电路及天线发射出去。单片机通过发送接收模式指令使Si4721工作在接收模式。设定相关频段，从天线接收到的信号经过Si4721最终从扬声器输出。
