    新日本无线(总部:東京都中央区　社长  平田一雄) 现开发完成了GaAs MMIC NJG1139UA2，并已开始供货了。该产品是设有旁通电路的宽带低噪音放大器，最适合于便携式数字电视。

【开发背景】
      近年来，随着便携式设备和汽车导航仪等可接收地面数字广播的产品越来越多，为了提高终端的接收灵敏度、市场需求具有高增益/高线性度/低噪音指数的低噪音放大器(以后称作LNA)。为了适应市场的要求，新日本无线开发了NJG1129MD7（08年12月公布）。NJG1139UA2是在此之上采用了小型化封装，减少了外部元件，并为了更加容易使用而开发的用于地面数字广播的宽带LNA GaAs MMIC。

【产品特征】

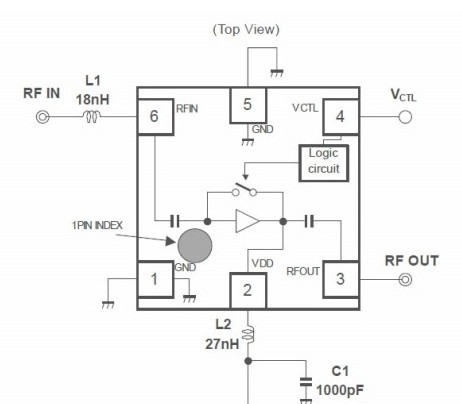

      NJG1139UA2是由低噪音放大电路、旁通电路、控制用的逻辑电路构成的低噪音放大器。具有高线性度、低消耗电流、内置ESD保护电路等特征，并且为防止离基地局较近地区发生的强磁场输入时所造成的放大器失真，设置了不经过放大电路的旁通模式(Low gain模式)。

特征1　由于采用了最新小型封装，节省了空间
      NJG1139UA2采用了最新开发的封装EPFFP (1.0mm x 1.0mm x 0.37mm typ.)，并且通过优化内部电路、可消减外部电容和电感元件，节省了安装基板的空间。

特征2　由于对应低工作电压、LNA的工作电压范围广
      由于可低电压工作(1.8V typ.)，所以可从系统电源直接驱动。

特征3　由于具有高静電耐圧性能，降低了不良率　
      内置ESD保护电路，实现了高静电耐压。从而减少了由装载设备制造工程上的静电而引起的不良产品。

【其他】
・设有旁通电路模式(High gain模式/Low gain模式)

【应用】
・手机
・PND
・PDA
・汽车导航系统
等调谐器模块

【产品性能】
・宽带             ：470～770MHz
・低工作电压         ：1.8V typ.(1.7V～3.6V)
・小型封装     ：EPFFP6-A2 (Package size: 1.0mm x 1.0mm x 0.37mm typ.)
・内置有ESD保护器件

[High gain模式]
・低消耗电流         ：3.5mA typ.
・低切换电流         ：6mA typ.
・增益               ：14dB typ.@ f=470～770MHz
・低噪音             ：1.2dB typ.@ f=470～770MHz
・高输入P-1dB(IN)    ：-12dBm typ.@ f=470～770MHz
・高输入IP3          ：-4dBm typ.@ f1=470～770MHz, f2=fRF+100kHz, Pin=-25dBm

[Low gain模式]
・低消耗电流         ：11mA typ.
・增益               ：-2dB typ.@ f=470～770MHz
・高输入P-1dB(IN)    ：+15.0dBm typ.@ f=470～770MHz
・高输入IP3          ：+30.0dBm typ.@ f1=470～770MHz, f2=fRF+100kHz, Pin=-8dBm

【生产计划／参考价格】
样品的供货： 已经从2009年12月开始了
生产　　　： 预定从2010年1月开始，每月生产20万个
参考价格　： 单价100日元
