自制无线话筒电路

1、制作说明

    本调频话筒具有频率稳定、制作简易，一装就成的特点。是初学者理想的趣味性较强的电

子制作。本话筒灵敏度高，能拾取距话筒3米以外的轻微讲话声；有效发射距离100米。

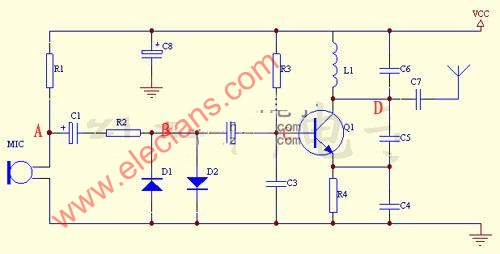

C8是电源旁路电容。R1是MIC的偏置提供话筒的静态工作点。R1现MIC构成了拾音回路。C1、C2起声音信号的耦合作用。R2、D1、D2组成限幅电路，防止话筒在近距离时输入信号过大而失真严重。R3、R4用于提供Q1的静态工作点。C3、C4、C5、C6、L1、Q1构成振荡、放大。C7将信号耦合到天线。天线则将已经过调制的声音信号发射出，本电路由3V供电，用两只1.5V的电池即可。

A、如果您购买的是散件，那么您可以一边组装一边测量，也可以全部组装后再一次性测量。不过一边组装一边可得到更多乐趣。

B、将电池盒接到PCB板，然后装上电池，在VCC和地端可测量到3V左右的电压。

C、装上R1、MIC。如果您有示波器，则您随使吹吹口哨在A点就可以测量到2mV左右的正弦波波形，波形随着您的口哨声而起伏。

D、装上R3、Q1、R4，则，用万用表在C处可测到1V左右的电压，这就确定了Q1的静态工作点。

E、装上C1、R2、C2、C3、C4、C5、C6、L1、C7天线。C7可以用直导线代替。焊接完毕用示波器可以在D处观察到高频振荡波，如果您的示波器可测量频率不高也没有关系，看到的是一个柱状的波形。这就证明此时此电路已开始工作。

F、打开收音机在FM波段搜索，当调谐到某处感觉噪音突然静止、或出现啸叫，则表明此调频话筒的发射频率就在此处。此时您用手按按L1，可以感觉到发射频有所上移或下移。也就是说通过改变L1（五匝线圈）可以改变发射频率。注意线圈间隙过大，或过小都有可能导致收音机收不到声音。

G、为了增大接收距离您可以将天线加长、拉直等。

H、当这些都已感到满意后最后接上 D1、D2。这样使话筒有更宽的工作范围。
